7
Опасность
Неправильно выполненный монтаж электро-
проводки может стать причиной травм в
результате поражения электрическим током и
повреждения оборудования.
■
Низковольтные кабели < 42 В и кабели
> 42 В/120 В~/230 В~ следует прокладывать
отдельно.
■
Удалить оболочку кабелей на минимально
возможном отрезке до соединительных
клемм и связать кабели у клемм вплотную
в жгут.
■
Зафиксировать кабели кабельными стяж-
ками.
■
При подключении внешних переключающих кон-
тактов и элементов, предоставляемых заказчи-
ком, необходимо выполнить требования по изоля-
ции согласно IEC/EN 60335-1.
!
Внимание
Электростатические разряды могут стать
причиной повреждения электронных моду-
лей.
Перед выполнением работ прикоснуться к
заземленному предмету, например, к отопи-
тельным или водопроводным трубам, чтобы
отвести статический заряд.
E
?
13 14 15 16 17 18 19 20 21
N R2
T 4 A
R1 N L
250 V
P = 2 VA
AC 250 V 0,8 A
AC 250 V 4(2) A
IP 20, l, T40
230 V
50 Hz
R1
R2
N
11 12
145
9 10
PWM
GND +
1 2
S1
3 4
S2
5 6
S3
A
B C D

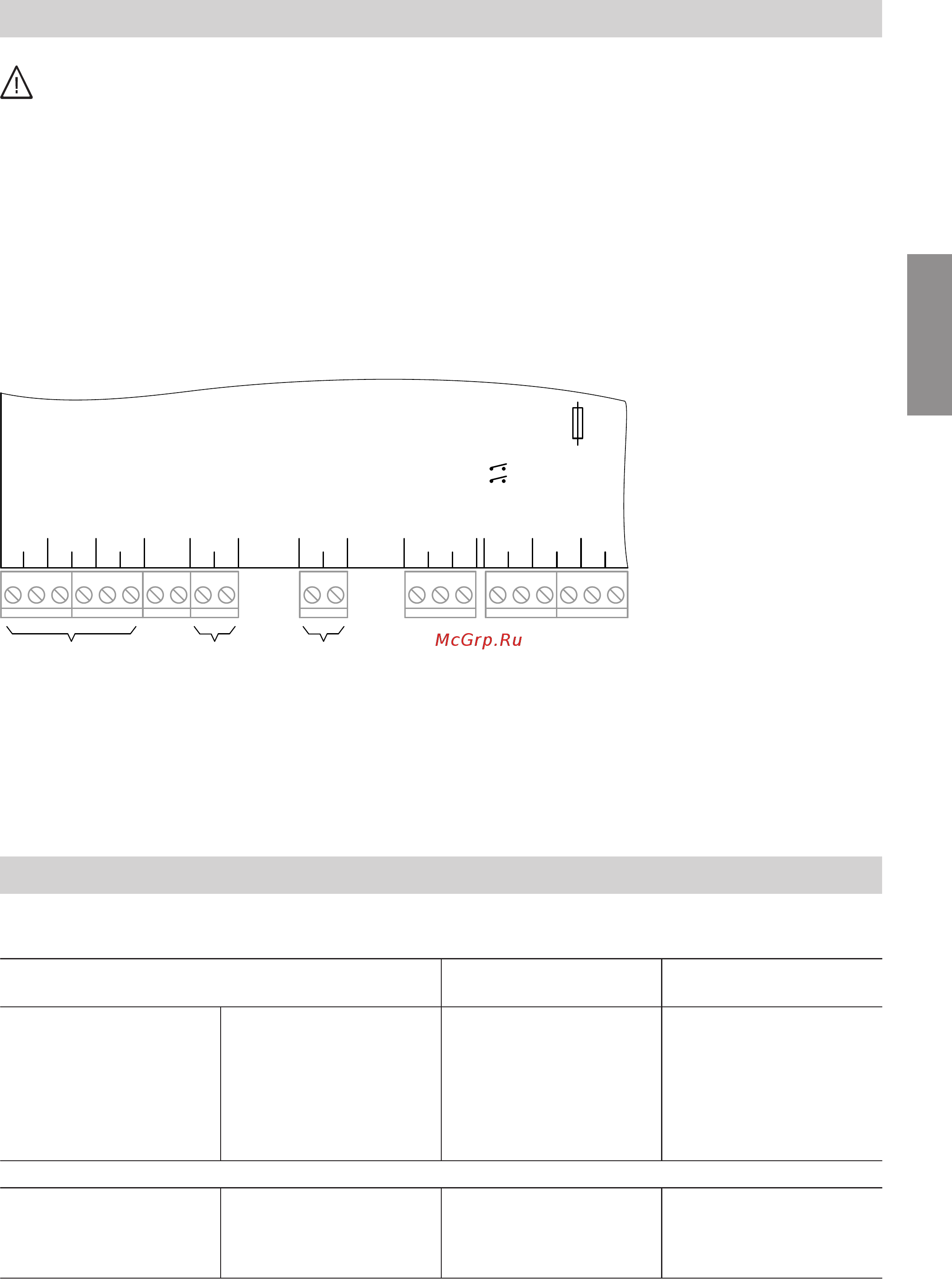

Рис.2
A
Клеммная коробка контроллера гелиоустановки
B
Входы датчиков
C
Сигнал ШИМ для насоса контура гелиоуста-
новки
D
KM-BUS
E
Предохранитель, T 4,0 A
R1 Полупроводниковое реле (предназначено для
регулировки частоты вращения)
R2 Электромеханическое реле
Насос контура гелиоустановки
Используемые насосы
Стандартные гелионасосы Энергоэффективные
насосы
Насосы с входом ШИМ
Без собственного регуля-
тора частоты вращения
(с встроенным вспомога-
тельным конденсатором)
С собственным регуля-
тором частоты вращения
Указание
Использовать только
гелионасосы, использо-
вание насосов отопи-
тельного контура за-
прещено.
Параметры для регулировке частоты вращения, см. стр. 33
"RPM" = 1 "RPM" = 0
Состояние при поставке
"RPM" = 0
■
Насосы WILO:
"RPM" = 2
■
Насосы GRUNDFOSS:
"RPM" = 3
Электрические подключения
Обзор электрических подключений
5674 726 RU
Монтаж
