Viessmann Vitosol 141-FM [11/40] Датчик температуры водонагревател
![Viessmann Vitosol 141-FM [11/40] Датчик температуры водонагревател](/views2/1474374/page11/bgb.png)
11
Подключение
Подсоединить датчик к S2 (клеммы 3 и 4).
Удлинение соединительного кабеля:
2-жильный кабель с поперечным сечением провода
1,5 мм
2

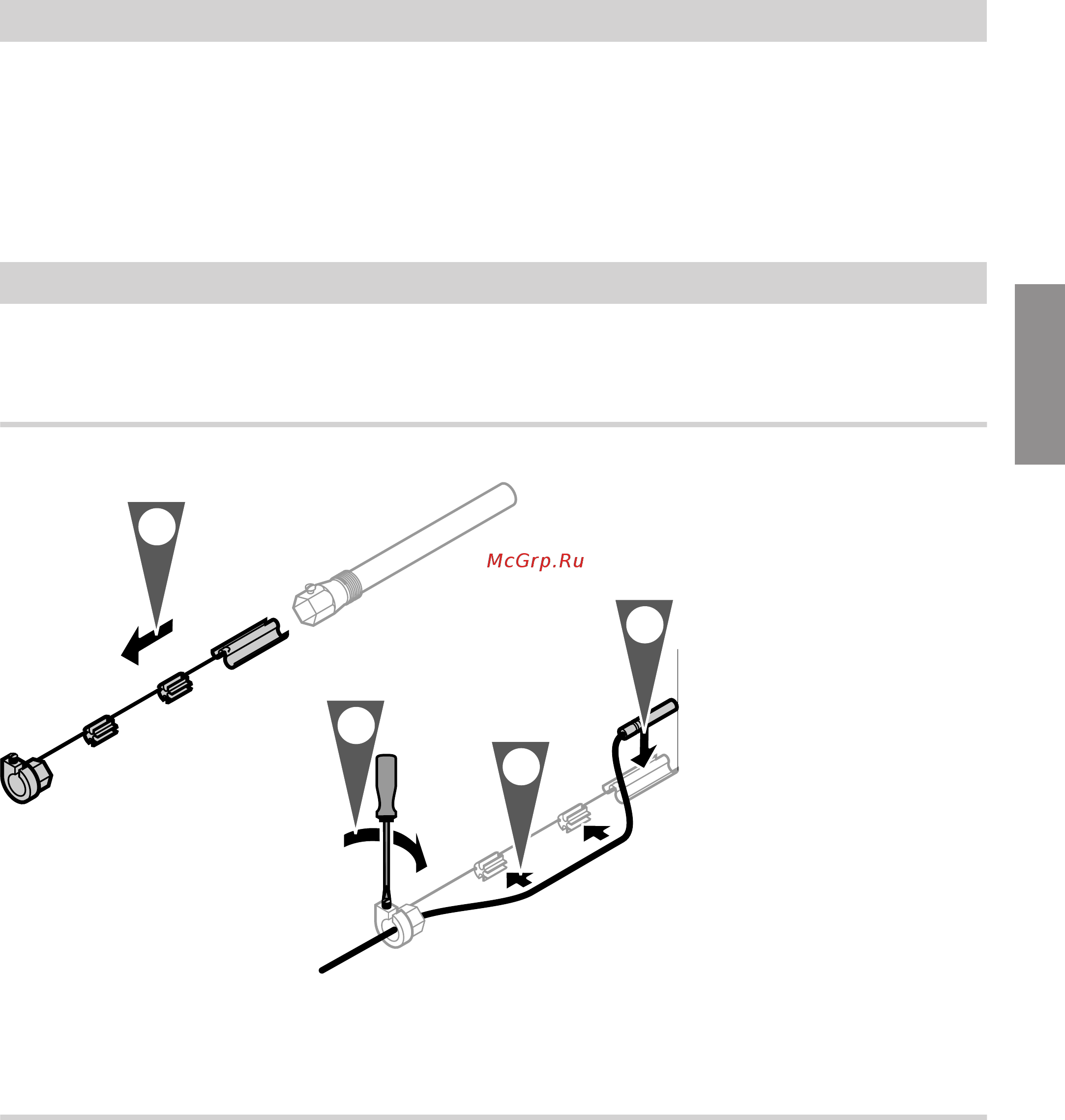

Погружной датчик температуры
Для установки в емкостной водонагреватель,
буферную емкость отопительного контура или ком-
бинированный емкостной водонагреватель
Монтаж
1.
4.
3.
2.
Рис.7
Указание
Не обматывать датчик изоляционной лентой.
Уплотнить погружную гильзу.
Подключение
Подсоединить датчик к S3 (клеммы 5 и 6).
Удлинение соединительного кабеля:
2-жильный кабель с поперечным сечением провода
1,5 мм
2
Электрические подключения
Датчик температуры водонагревателя (продолжение)
5674 726 RU
