Описание изделия
VITOBLOC 200 EM-20/39 9
5546 991-1 RU
2.2.11 Устройства контроля
Контроль производится датчиками давления масла,
температуры охлаждающей жидкости, температуры
выхлопных газов, температуры теплоносителя, числа
оборотов, а также
датчиками мин. давления охлаждающей жидкости,
мин. уровня смазочного масла и защитным ограничи-
телем температуры, включая кабельное соединение
с шкафом управления.
Блочно-модульная ТЭС (комплект поставки) Работы, выполняемые заказчиком (рекомендация)

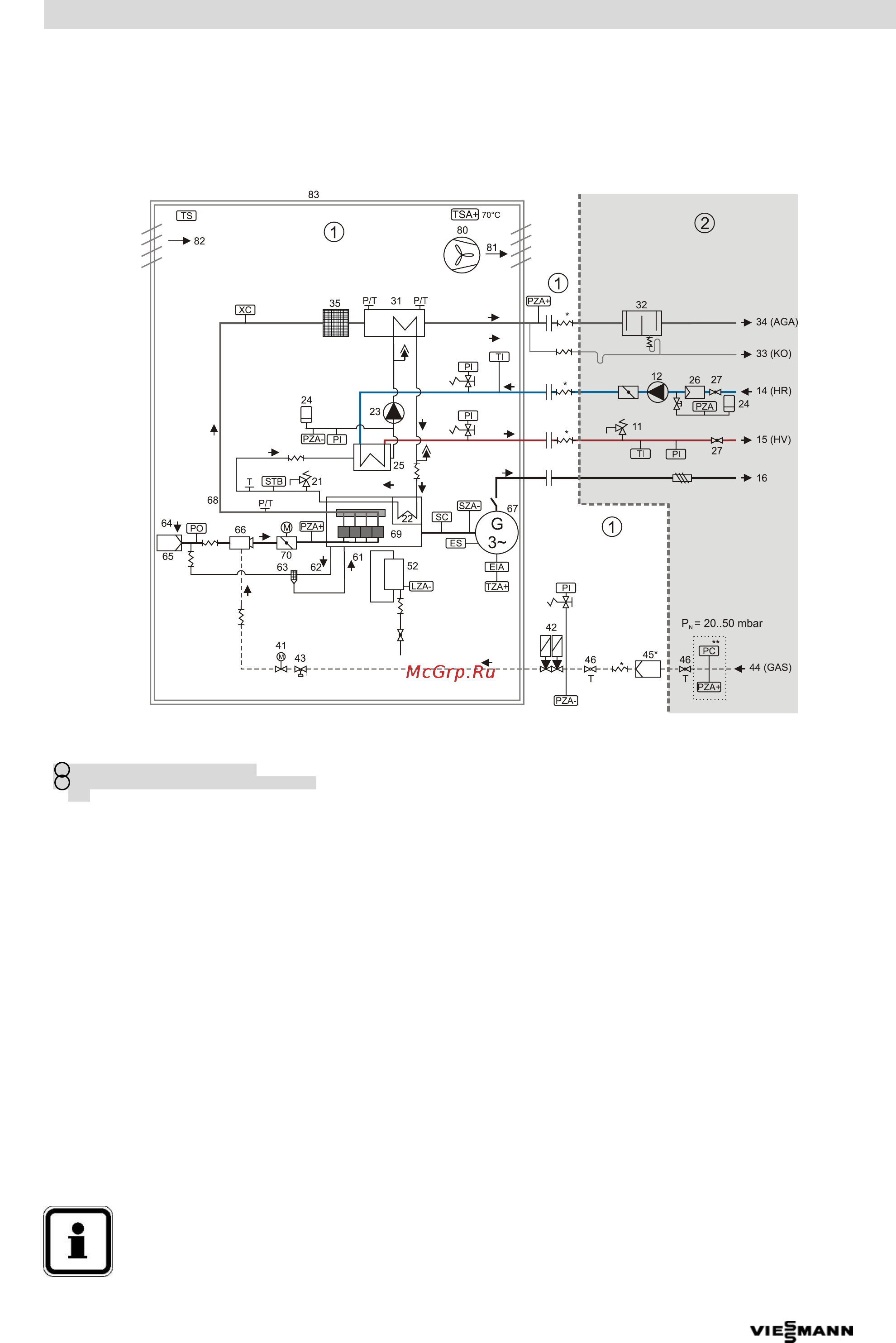

Рис. 3
Устройства контроля
Условные обозначения:
1 Модуль блок-ТЭС (объем поставки)
2 Работы, выполняемые заказчиком (рекоменда-
ция)
10 Предохранитель дефлаграции (биогаз)
11 Предохранительный клапан (вода системы
отопления)
12 Насос отопительного контура
13 Регулятор температуры обратной магистрали
14 Обратная магистраль отопительного контура
(HR)
15 Подающая магистраль отопительного контура
(HV)
16 Электроэнергия 400 В, 50 Гц
17 Смесь охлаждающей жидкости, подающая
магистраль
18 Смесь охлаждающей жидкости, обратная маги-
страль
19 Насос смеси охлаждающей жидкости
21 Предохранительный клапан (охлаждающая
жидкость двигателя)
22 Масляный радиатор
23 Насос охлаждающей жидкости
24 Мембранный расширительный бак
25 Теплообменник охлаждающей жидкости
26 Грязеуловитель
27 Запорный клапан
31 Теплообменник уходящих газов
32 Шумоглушитель
33 Выходной патрубок конденсата (KO) на крышке
отверстия для чистки
34 Выход продуктов сгорания (AGA)
35 Трехкомпонентный катализатор
41 Клапан лямбда-регулирования
42 Магнитный клапан
43 Регулятор нулевого давления
44 Патрубок для подвода газа GAS
45 Газовый фильтр, поставляется отдельно
46 Газовый шаровой кран с термическим предо-
хранительным клапаном
47 Устройство контроля герметичности
51 Дополнительный бак смазочного масла (свежее
масло)
52 Резервный бак с функцией контроля минималь-
ного уровня масла
61 Обратная магистраль смазочного масла (от
маслоотделителя)
62 Клапан для спуска газов из кривошипной
камеры
63 Маслоотделитель
64 Воздух для сгорания
65 Воздушный фильтр
66 Газовоздушный смеситель
67 Генератор
68 Сборный трубопровод выхлопных газов
69 Двигатель
70 Регулятор частоты вращения и дроссельный
клапан
71 Турбонагнетатель
72 Охладитель смеси (охладитель наддувочного
воздуха) (1-я ступень)
73 Охладитель смеси (охладитель наддувочного
воздуха) (2-я ступень)
74 Предохранительный клапан (низкотемпера-
турный контур)
80 Вытяжной вентилятор
81 Отработанный воздух
82 Приточный воздух
83 Звукоизолирующий кожух
Точки измерения:
EIA Контроль индикации генератора
ES Управление мощностью генератора
LS Управление уровнем заполнения
LZA Контроль минимального уровня запол-
нения
P Давление
P
N
Давление потока газа
PC Регулировка давления
PI Индикация давления
PO Визуальная индикация давления
PZA- Минимальное давление отключения
PZA+ Максимальное давление отключения
SC Регулятор частоты вращения
STB Предохранительный ограничитель
температуры
SZA- Пониженная частота вращения
T Температура
TA Температура отводимого воздуха перед
вентилятором
TC Регулировка температуры
TI Индикация температуры
TS Температура звукоизолирующего
кожуха
TSA+ Температура звукоизолирующего
кожуха, при которой происходит от-
ключение
TZA+ Контроль температуры обмотки
генератора
XC Лямбда-зонд
* Поставляется отдельно для монтажа
заказчиком
** Опциональное оборудование
УКАЗАНИЕ!
Для подсоединения отопительного контура в соответствии с требованиями техники безопасности ис-
пользовать только узлы, прошедшие испытание на годность к эксплуатации!
