Глава 10 Пульты управления VFD-CP2000
Перевод и адаптация ООО «НПО «СТОИК ЛТД» (495) 661-24-41 www.stoikltd.ru
10-29

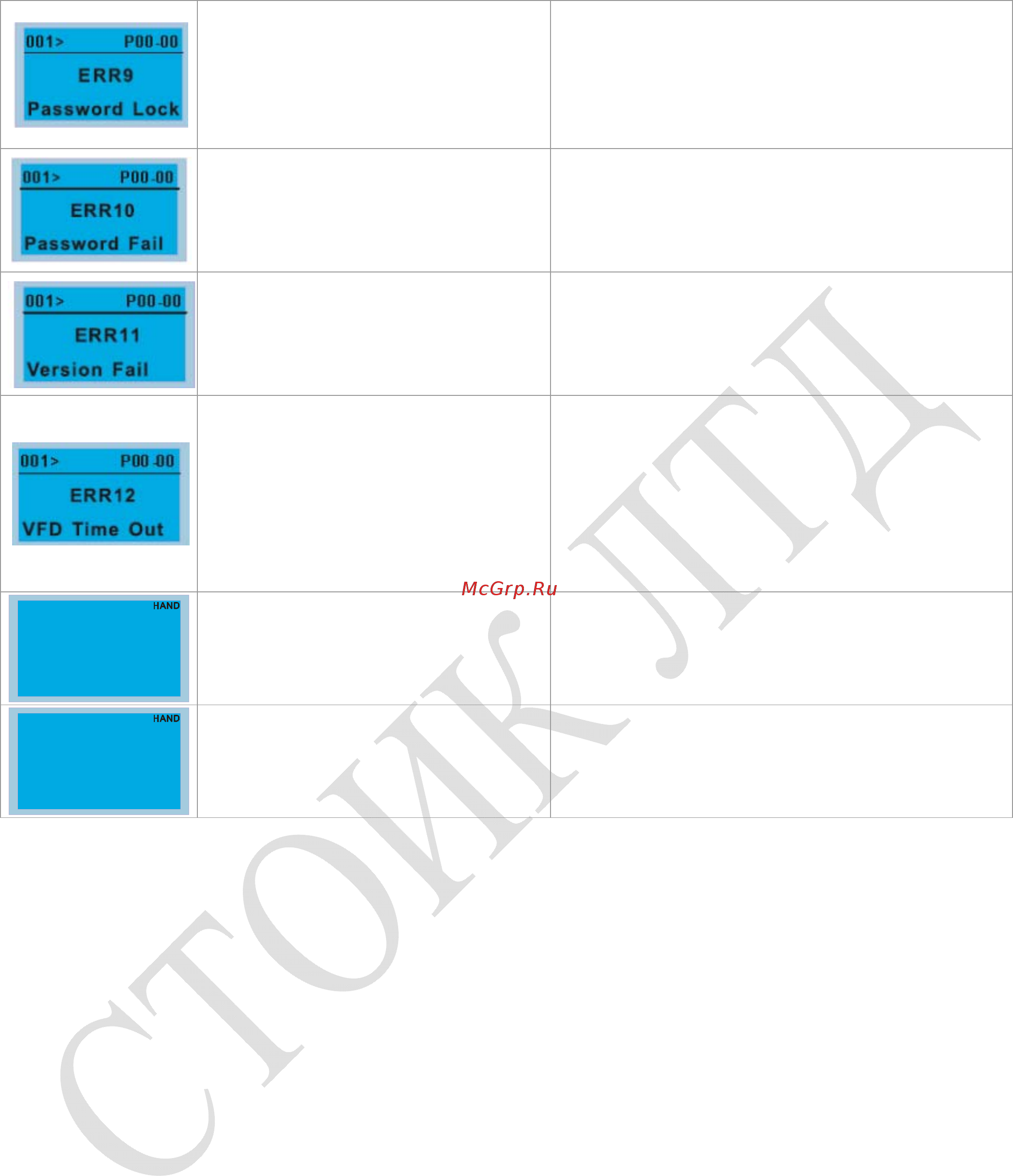

Файл заблокирован с паролем
1. Проверьте наличие блокировки данных и
возможность разблокировки.
2. Выключите питание ПЧ, подождите 10
минут и снова включите его.
Если ни одно из действий не помогло,
обратитесь к поставщику.
Неверный пароль
1. Проверьте правильность ввода пароля.
2. Выключите питание ПЧ, подождите 10
минут и снова включите его.
Если ни одно из действий не помогло,
обратитесь к поставщику.
Ошибка версий файла
1. Проверьте совместимость версий
прошивки пульта и ПЧ. Если совместимы, то
попробуйте еще раз.
Если ни одно из действий не помогло,
обратитесь к поставщику.
Превышение времени ожидания
копирования функции
преобразователя частоты
1. Повторите копирование.
2. Проверьте, разрешено ли копирование.
Если разрешено, то попробуйте скопировать
еще раз.
3. Выключите питание ПЧ, подождите 10
минут и снова включите его.
Если ни одно из действий не помогло,
обратитесь к поставщику.
Err
Keypad Issue
File 1
Другие ошибки пульта
1. Обратитесь к поставщику.
Err
VFD Issue
File 1
Другие ошибки преобразователя
частоты
1. Обратитесь к поставщику.
