Глава 17. Программируемый логический контроллер VFD-CР2000
Перевод и адаптация ООО «НПО «СТОИК ЛТД» (495) 661-24-41 www.stoikltd.ru
17-19
Коммуникационный порт (чтение
запись программы)
RS485 (slave)
Аналоговые входы/выходы
Встроенные 2 аналоговых входа и 1 аналоговый
выход
Модули расширения EMC-D42A; EMC-R6AA; EMCD611A
17.5.1 Назначение операндов
Назначение входных реле X
Входные реле Х считывают состояния внешних физических устройств (кнопки, переключатели,
контакты реле и др.) непосредственно подключенных к входным клеммам ПЛК. Каждый
входной контакт Х может использоваться в программе неограниченное число раз. Состояние
входных контактов определяется устройствами, подключенными к входам ПЛК, и не может
быть изменено с помощью WPLSoft.
Назначение выходных реле Y
Выходные реле Y управляют состоянием физических выходных контактов ПЛК (релейных или
транзисторных), а, следовательно, и устройствами нагрузки, непосредственно подключенными
к выходным клеммам ПЛК. Каждый выходной контакт Y может использоваться в программе
неограниченное число раз, но выходную катушку Y рекомендуется использовать в программе
не более одного раза, т.к. при повторении катушки Y, состояние выхода будет
определяться
последним Y в скане.

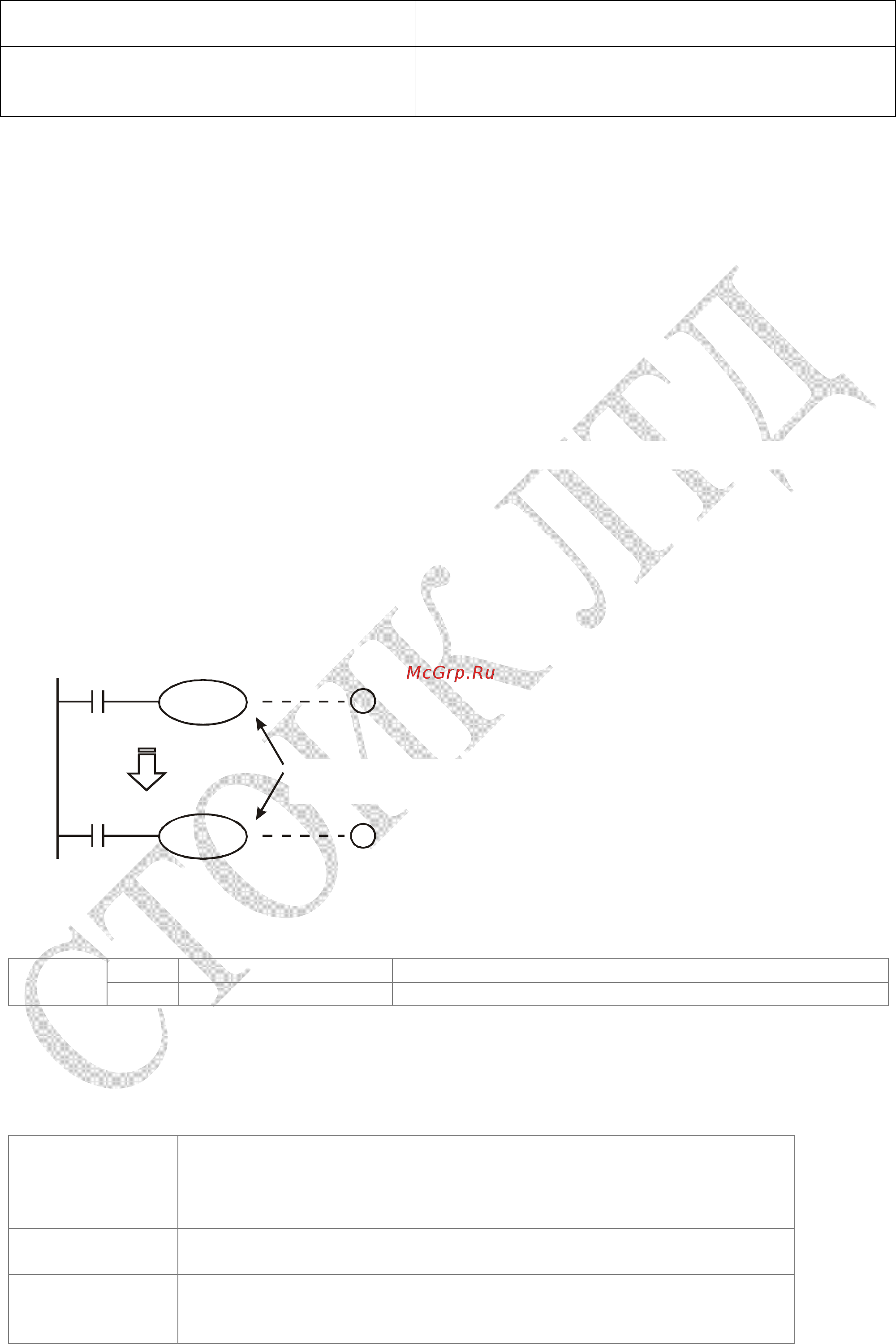

X0
X10
Y0
Y0
1
2
Y0 is repeated
Состояние выхода Y0 будет
определяться только контактом
X10.
Форматы чисел, константы [K] и [H]
Константа
K Десятичная K-32,768 ~ K32,767 (16-битные операции)
H Шестнадцатеричная H0000 ~ HFFFF (16-битные операции)
Существует пять систем счисления в DVP-PLC.
Двоичный формат чисел (BIN).
Двоичный формат чисел используется для внутренних операций и хранения данных в ПЛК.
Далее рассмотрены представления чисел:
Бит Основная единица измерения двоичной системы, может иметь два
состояния 0 или 1.
Полубайт Единица измерения, состоящая из 4-х битов, b3 – b0. Может
использоваться для представления чисел 0-9 (DEC) и 0-F (HEX)
Байт Единица измерения, состоящая из 8-ми битов, b7 – b0. Может
использоваться для представления чисел 00-FF (HEX).
Слово Единица измерения, состоящая из 2-х байтов или 16-ти битов, b15
– b0. Может использоваться для представления чисел 0000-FFFF
(HEX)
Y0 повторяется
