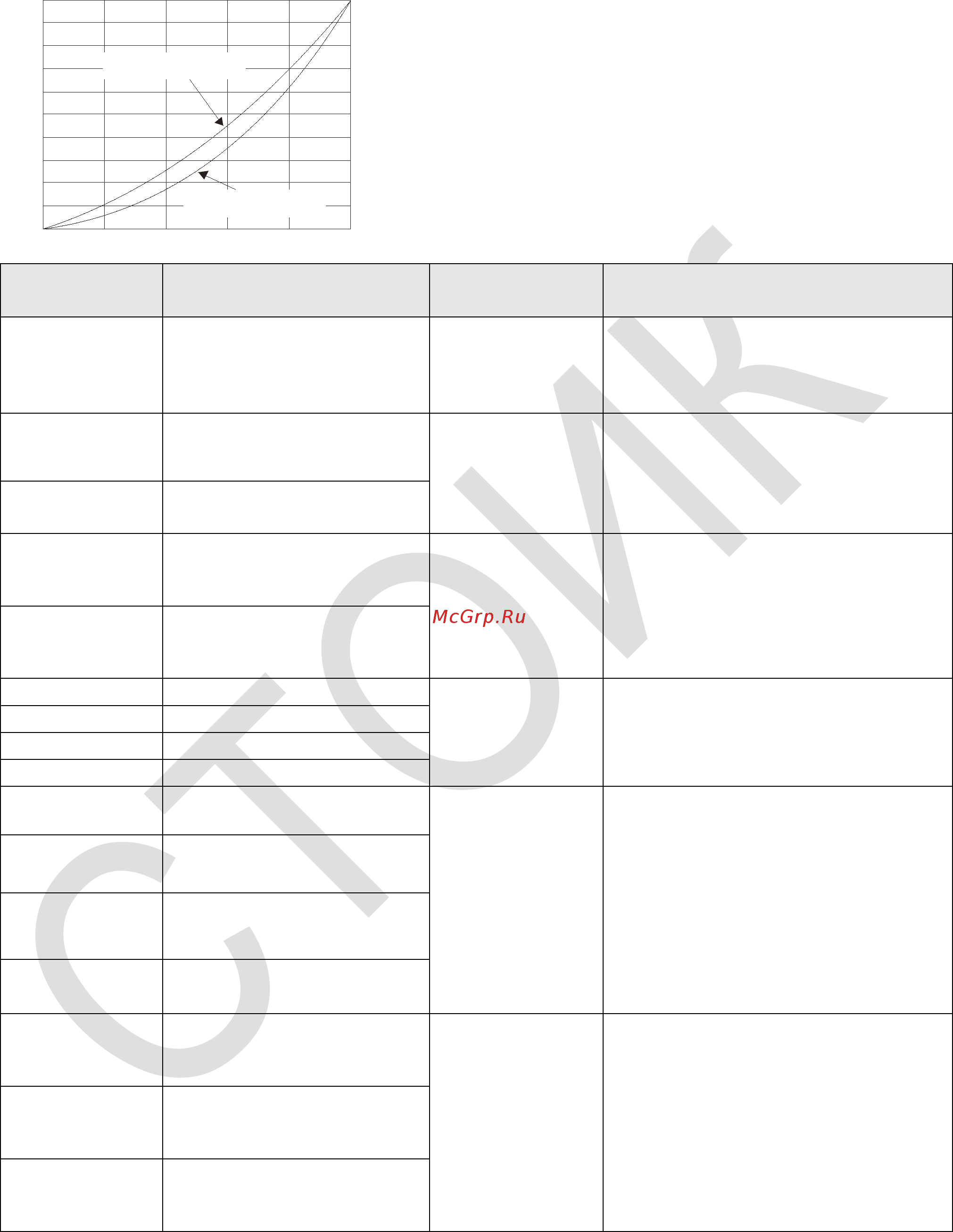

Глава 12 Описание параметров
VFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
12-25
0
20 40 60
80 100
100
90
80
70
60
50
40
30
20
10
01-02
%Напряжение
V/f в степени1.5
V/f в степени 2
01-01
%Частота
Значение
параметра
Описание
Особенности
Назначение
0
Хар-ка V/f определяется
группой параметров 01 Постоянный
момент
Для типовых применений.
Постоянный момент в не
зависимости от скорости
двигателя
1
V/f
1.5
Переменный
момент
Чем выше степень V/f, тем ниже
момент на низкой скорости. Не
рекомендуется использовать при
требовании высокого ускорения
и/или торможения.
2
V/f
2
3
До 60Гц, с постоянным
напряжением свыше 50
Гц
Постоянный
момент
Для типовых применений.
Постоянный момент в не
зависимости от скорости
двигателя
4
До 72 Гц, с постоянным
напряжением свыше 60
Гц
5
До 50 Гц, V/f
3
Снижение
момента
Для насосов, вентиляторов и
другой нагрузки с моментом,
пропорциональным частоте
6
До 50 Гц, V/f
2
7
До 60 Гц, V/f
3
8
До 60 Гц, V/f
2
9
До 50 Гц, повышенный
стартовый момент
Повышение
стартового
момента
Рекомендуется использовать:
- при длине кабеля между ПЧ и
двигателем свыше 150 м
- требуется повышенный
стартовый момент (например,
для подъемно-транспортного
механизма)
- установлен дроссель на выходе
ПЧ
10
До 50 Гц, высокий
стартовый момент
11
До 60 Гц, повышенный
стартовый момент
12
До 60 Гц, высокий
стартовый момент
13
До 90 Гц, с постоянным
напряжением свыше 60
Гц
Постоянное
напряжение на
частоте свыше
60 Гц
14
До 120 Гц, с постоянным
напряжением свыше 60
Гц
15
До 180 Гц, с постоянным
напряжением свыше 60
Гц
