Глава18 Введение в BACnetVFD-CP2000
Перевод и адаптация ООО «НПО «СТОИК ЛТД» (495) 661-24-41 www.stoikltd.ru
18-8
3.Шаги настройки BACnet для CP2000
1. Установите Pr09-31 =1 для задания протокола BACnet на COM1 (т.к. RJ45 и RS485 имеют
аналогичную раскладку PIN, когда BACnet активен, Modbus, функции ввода/вывода ПЛК,
VFDSoft и VFD Explorer отключены). При этом, протокол связи COM1 будет 8N1 (см. Pr.09-04 =
6).
2. Установите Pr00-20 =1 , источник базовой частоты - RS485.
3. Установите Pr00-21=2, последовательный порт RS485.
4. Установите PR09-50, номер станции MS/TP BACnet: 0~127
5. Установите Pr09-51, скорость связи BACnet: 9600, 19200 или 38400.
6. Установите ID устройства, диапазон 0~4194303. Устанавливается комбинацией Pr09-52 и
Pr09-53, например, Pr09-53=78
и Pr09-52 =1234, тогда ID устройства = 781234.
7. Если необходимо установить базовую станцию, примените Pr09-55 для поиска в диапазоне
номеров станций.
8. Если необходимо установить пароль, примените Pr09-56 для задания. При успешной установке,
на дисплее отображается 8888.

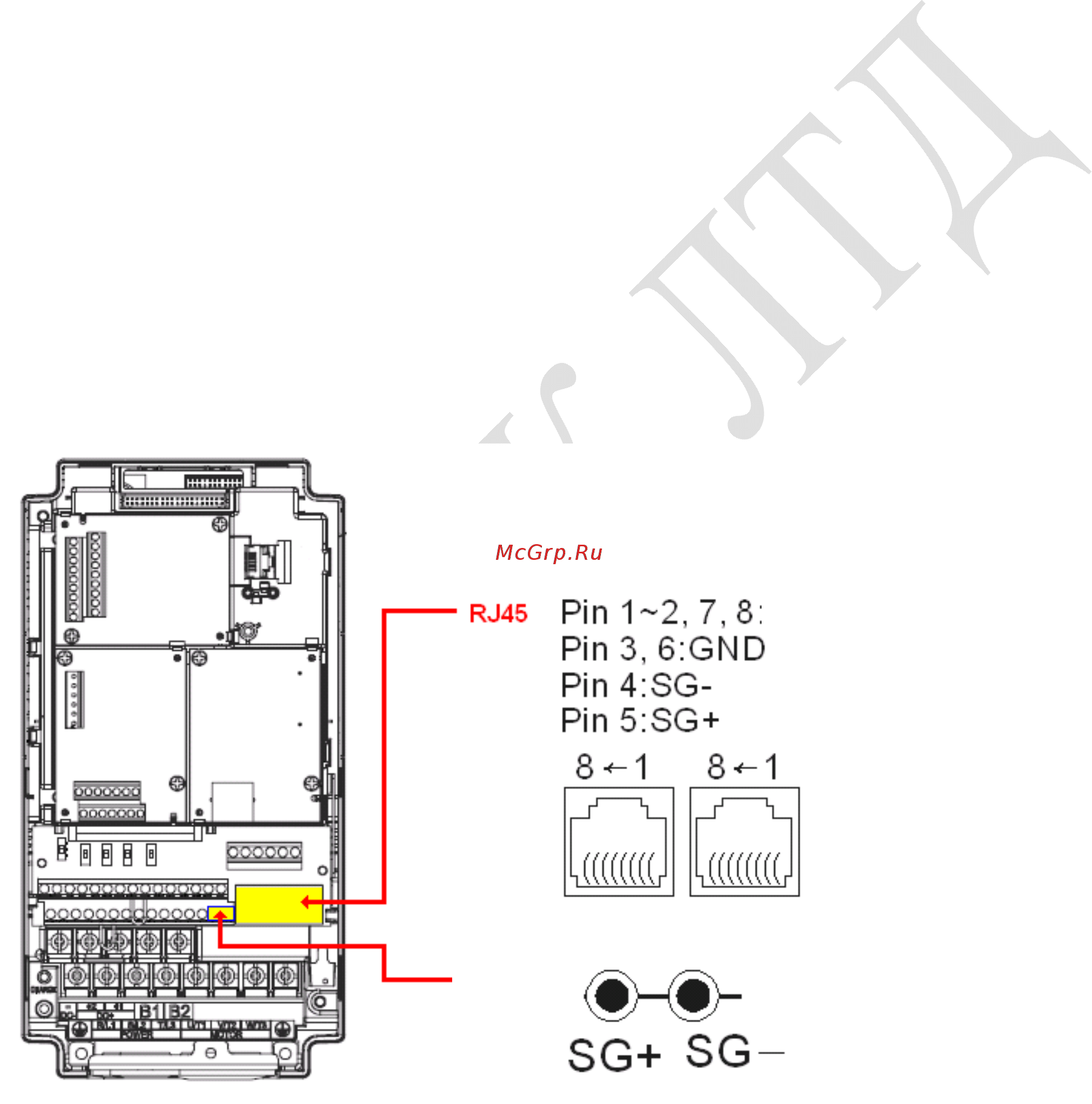

9. Затем подключите кабель, как показано ниже.
10. При помощи Pr09-30 выберите метод декодтрования, 20XX или 60XX.
20XX метод декодирования: для управления AV100 - AV102
60XX метод декодирования: для управления AV150 - AV157
11. При выполнении предыдущих 10 пунктов осуществляется управление соответствующим
аналогового значения.
Текущая позиция COM1
Терминал
Резерв
