Глава 12 Описание параметров
VFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
12-109
Ситуация 3: Неожиданное отключение питания.
Параметр 07-13=1, питание не восстанавливается.
На дисплее появится предупреждение "dEb", ПЧ снизит скорость двигателя до 0. Когда напряжение
на шине DC станет ниже минимально допустимого (параметр 06-00), ПЧ отключит зарядное реле.
Ситуация 4: Неожиданное отключение питания.
Параметр 07-13=2, питание не восстанавливается.
ПЧ снизит скорость двигателя до 0. Когда напряжение на шине DC станет ниже минимально
допустимого (параметр 06-00), ПЧ отключит зарядное реле. Предупреждение "dEb" останется на
дисплее до полного снижения напряжения в цепи постоянного тока.

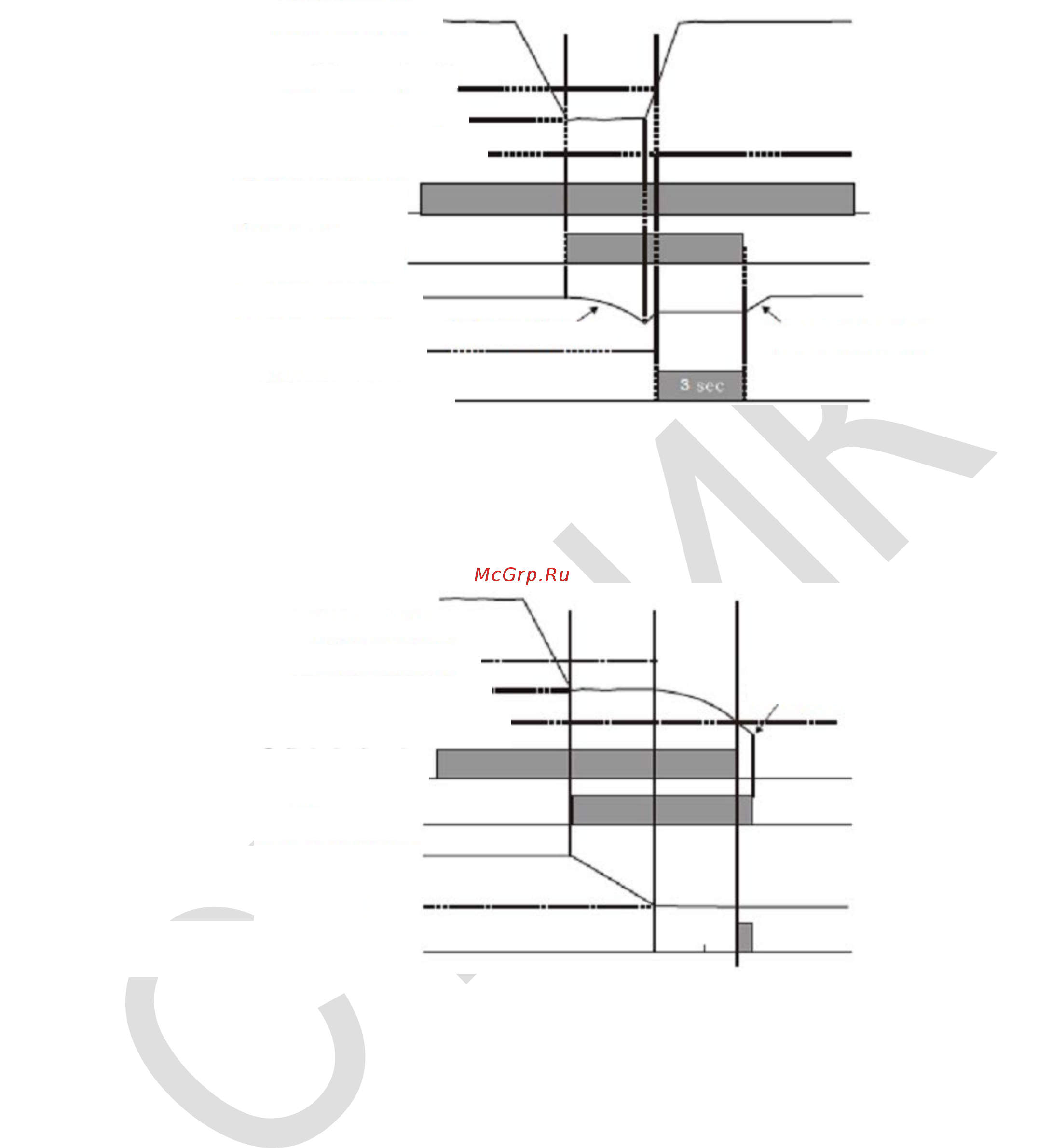

Ситуация 5: Параметр 07-13=2, питание восстанавливается после того, как напряжение на шине
DC станет ниже минимально допустимого (параметр 06-00).
ПЧ снизит скорость двигателя до 0. Когда напряжение на шине DC станет ниже минимально
допустимого (параметр 06-00), ПЧ отключит зарядное реле. После восстановления питания, когда
напряжение на шине DC достигнет напряжения восстановления (параметр 06-00 + 60В), зарядное
реле снова включится. Когда напряжение на шине DC достигнет напряжения восстановления dEb,
ПЧ выдержит паузу в 3 секунды, а затем линейно разгонится до заданной частоты; индикация "dEb"
на дисплее исчезнет автоматически.
Напряжение шины DC
Напряжение восстановления dEb
Уровень включения dEb
Минимально допустимое напряжение на
шине DC (параметр 06-00)
Зарядное реле
Включение функции dEb
Выходная частота
Автоматическое замедление
Линейный разгон
Задержка отключения функции dEb
Напряжение восстановления dEb
Уровень включения dEb
Минимально допустимое напряжение на
шине DC (параметр 06-00)
Зарядное реле
Включение функции dEb
Выходная частота
Выход с функцией 10 "Предупреждение
о пониженном напряжении"
Напряжение шины DC
Полное отключение
питания
0 Гц
0 Гц
