Глава12 Описание параметровVFD-CP2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
12-117
выходной сигнал регулятора, пока рассогласование не станет нулевым.
3. Время дифференцирования (D): выходной сигнал регулятора будет пропорционален
производной по времени от входного сигнала. При устранении рассогласования система
может потерять стабильность и войти в автоколебание. Дифференциальная составляющая
позволяет подавить колебания и неустойчивость системы. При небольшом отклонении
влияние дифференциального коэффициента (D) также незначительное. ПД-регулятор
(P+D) эффективен для нагрузок, не имеющих большой инерции.

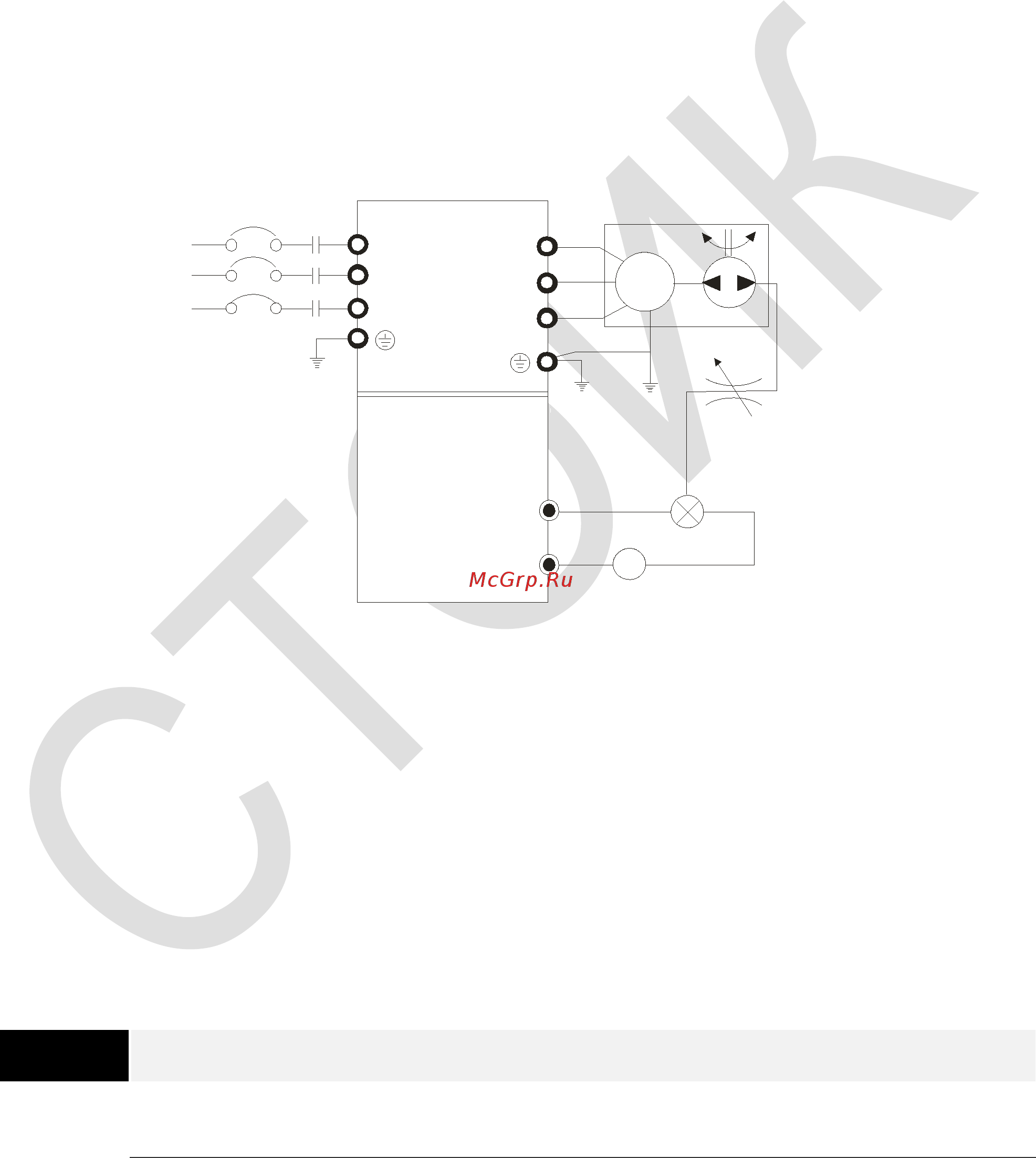

Пример использование ПИД-регулятора для поддержания постоянного давления в системе
водоснабжения:
Заданное давление (bar) – это сигнал задания ПИД-регулятора. Датчик давления (0-10 бар)
с выходом (4-20мA) – сигнал обратной связи. После сравнения этих сигналов получается
сигнал ошибки (рассогласования). По нему ПИД-регулятор рассчитывает выходной сигнал
управления двигателем насоса, используя три составляющие: пропорциональную (P),
интегральную (I) и дифференциальную (D). Такое управление позволяет управлять
производительностью насоса и получить непрерывный контроль и поддержание
постоянного уровня давления.
Датчик
давления
задвижка
R(L1)
S(L2)
T(L3)
R(L1)
S(L2)
T(L3)
U(T1)
V(T2)
W(T3)
IM
3~
ACM
ACI/AVI
-+
DC
(4-20mA/0-10V)
Насос
Сигнал
передающий
4-20mA
0-10bar
общий
предохранители
(NFB)
1. Параметр 00-04 = 10 (Индикация сигнала обратной связи (b) (%))
2. Параметр 01-12 = требуемое время разгона
3. Параметр 01-13 = требуемое время замедления
4. Параметр 00-21 = 0, управление (пуск/стоп) с цифрового пульта
5. Параметр 00-20 = 0, сигнал задания ПИД-регулятора с цифрового пульта
6. Параметр 08-00 = 1 (Отрицательный сигнал обратной связи ПИД-регулятора)
7. Функция аналогового входа ACI (параметр 03-01 = 5, Сигнал обратной связи
ПИД-регулятора).
8. Параметр 08-01-08-03 настраиваются в соответствие с характеристиками и
требованиями системы
8.1 Если нет колебаний в системе, можно увеличить параметр 08-01 (P)
8.2 Если нет колебаний в системе, можно уменьшить параметр 08-02 (I)
См. описание параметров 08-00 … 08-21 для ПИД-регулирования.
08 − 01
Пропорциональный коэффициент (P)
Заводское значение: 1.0
Значения:
0.0~100%
Параметр определяет значение коэффициента усиления замкнутого контура. Чем больше
коэффициент, тем быстрее будет реакция системы на изменения сигнала, однако при
очень большом коэффициенте могут появиться вибрация и неустойчивость в работе. При
