6
Указание
Не допускать соприкосновения нагревательных
стержней с трубкой чувствительного элемента
электронагревательной вставки.
1.
2.
4.
3.
SW 60

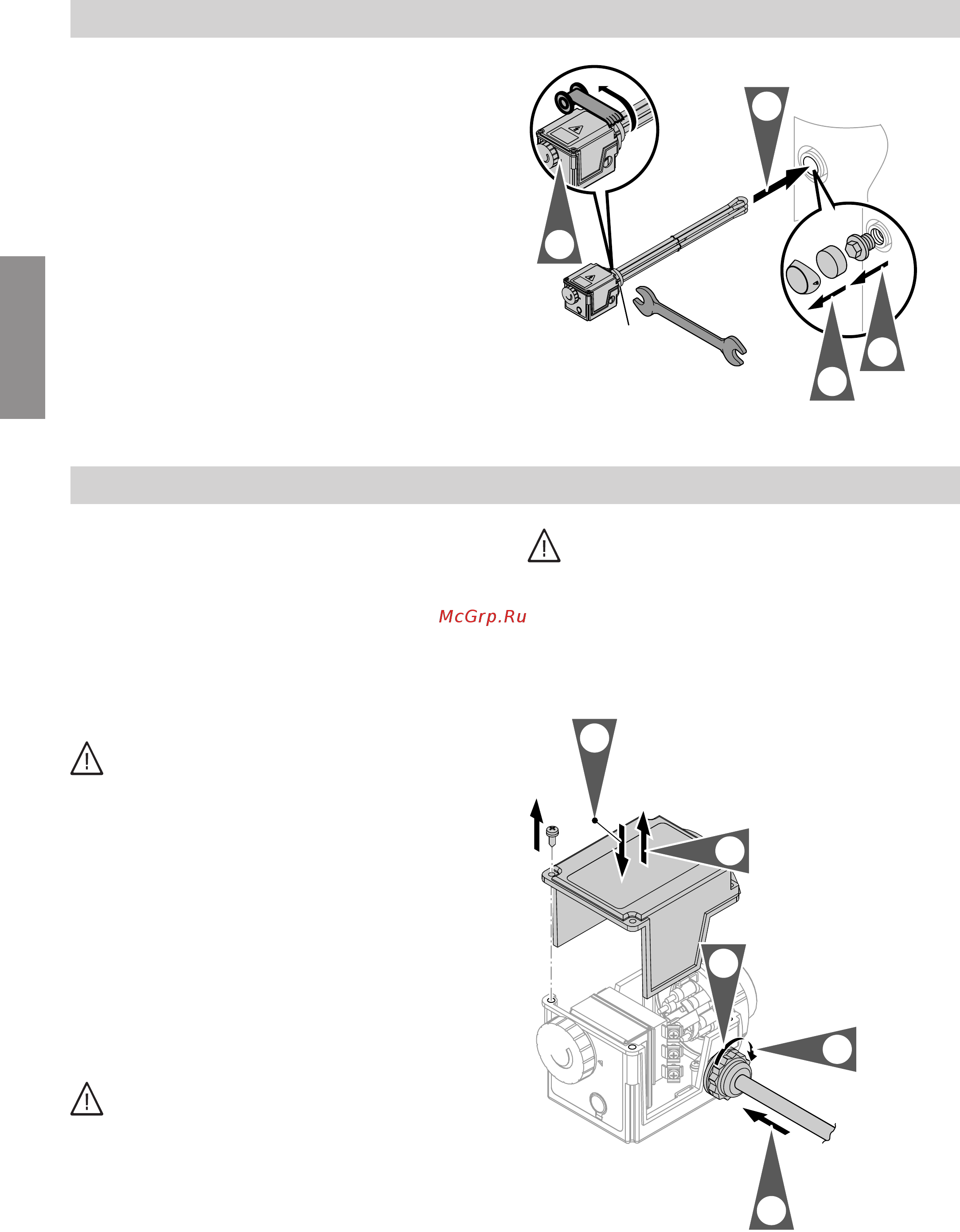

Рис. 1
Подключение к сети электропитания
Разъединители для незаземленных проводов:
Сетевой кабель следует оснастить разъедините-
лем, который выполняет отсоединение всех полю-
сов всех активных кабелей от сети и соответствует
категории перенапряжения III (3 мм) для полного
разъединения. Монтаж этого разделителя должен
быть выполнен в постоянно обустроенной электри-
ческой линии в соответствии с действующими нор-
мами.
Опасность
Неправильно выполненный монтаж электро-
проводки может привести к поражению элек-
трическим током и повреждениям оборудова-
ния.
Выполнить подключение к сети и принять
защитные меры (например, использовать
схему защиты от тока короткого замыкания
или тока утечки) согласно следующим нор-
мам:
■
IEC 60364-4-41
■
предписания VDE
■
технические условия подключения местной
энергоснабжающей организации
Опасность
Отсутствующее заземление элементов уста-
новки в случае неисправности электрической
части может привести к поражению электри-
ческим током.
Устройство и трубопроводы должны быть
соединены с системой выравнивания потен-
циалов здания.
Опасность
Неправильное подключение жил кабеля
может привести к серьезным травмам и
повреждению устройства.
Не путать местами жилы "L" и "N".
Рекомендуемый кабель питания от сети:
H05V2V2-F
4x
1.
3.
2.
4.
5.
Рис. 2
1. Открыть корпус.
Последовательность монтажа
Монтаж электронагревательной вставки
5686 173 RU
Монтаж
