8

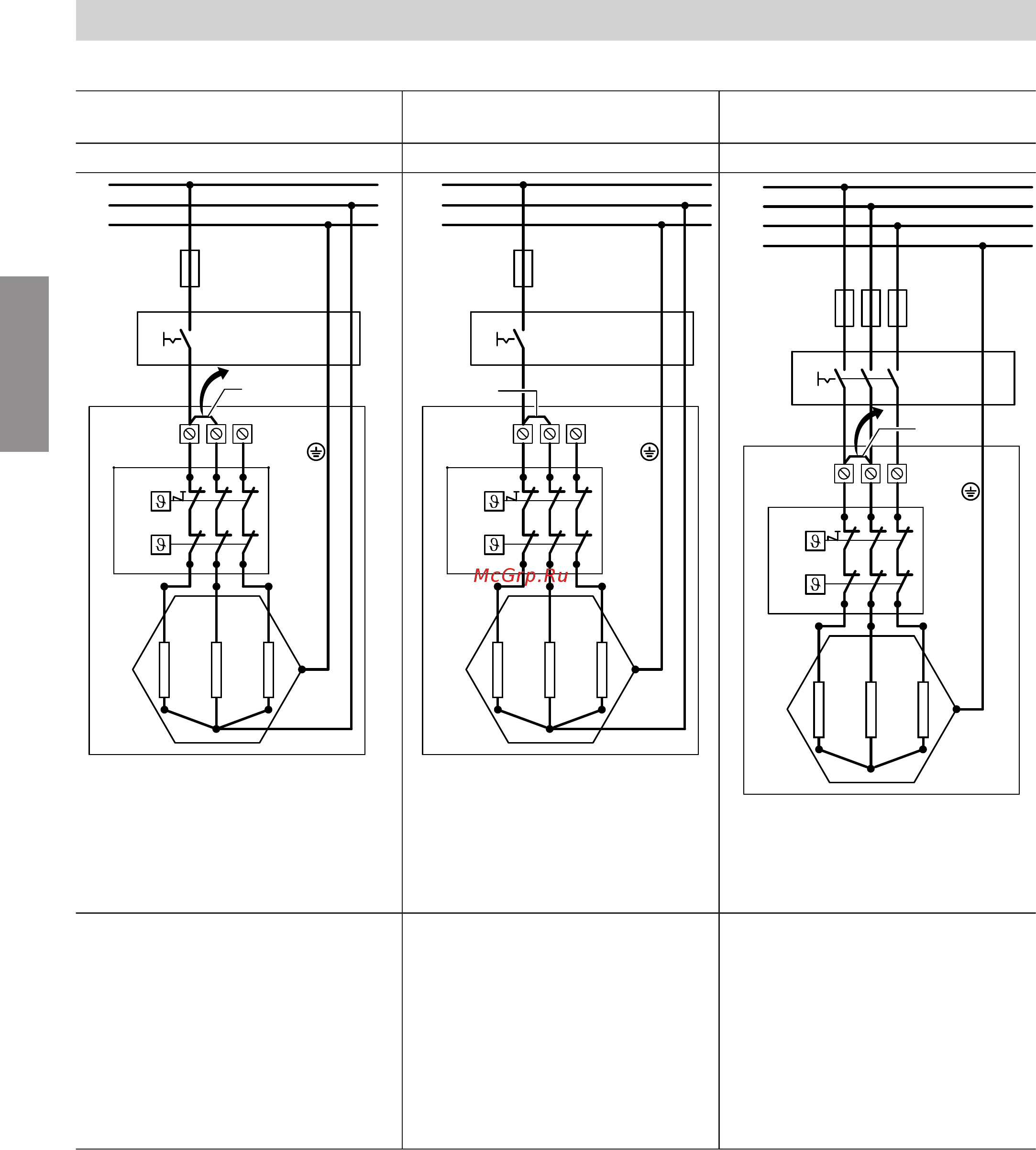

Электронагревательная вставка EHE, 6 кВт
Подключение тепловой мощно-
сти 2 кВт:
Подключение тепловой мощ-
ности 4 кВт:
Подключение тепловой мощно-
сти 6 кВт:
1/N/PE 230 В~ 1/N/PE 230 В~ 3/PE 400 В~
STB
TR
L1 L2 L3 N
L1
N
PE
R S
U V W
T
B
C
A
D
Указание
При подсоединении удалить пере-
мычку
D
.
STB
TR
L1 L2 L3
L1
N
PE
R S
U V W
T
B
C
A
D
N
STB
TR
L1
L2
L3
PE
R S
U V W
T
B
C
A
L1 L2 L3
D
Указание
При подсоединении удалить пе-
ремычку
D
.
A
Предоставляемый заказчиком
предохранитель, зависит от
мощности
B
3-полюсный переключатель
(предоставляется заказчиком)
C
Электронагревательная
вставка EHE
D
Удалить перемычку (в комплек-
те поставки)
A
Предоставляемый заказчи-
ком предохранитель, зависит
от мощности
B
3-полюсный переключатель
(предоставляется заказчи-
ком)
C
Электронагревательная
вставка EHE
D
Перемычка (в комплекте по-
ставки)
A
Предоставляемые заказчиком
предохранители, зависят от
мощности
B
3-полюсный переключатель
(предоставляется заказчиком)
C
Электронагревательная
вставка EHE
D
Удалить перемычку (в ком-
плекте поставки)
Последовательность монтажа
Подключение к сети электропитания (продолжение)
5686 173 RU
Монтаж
