9

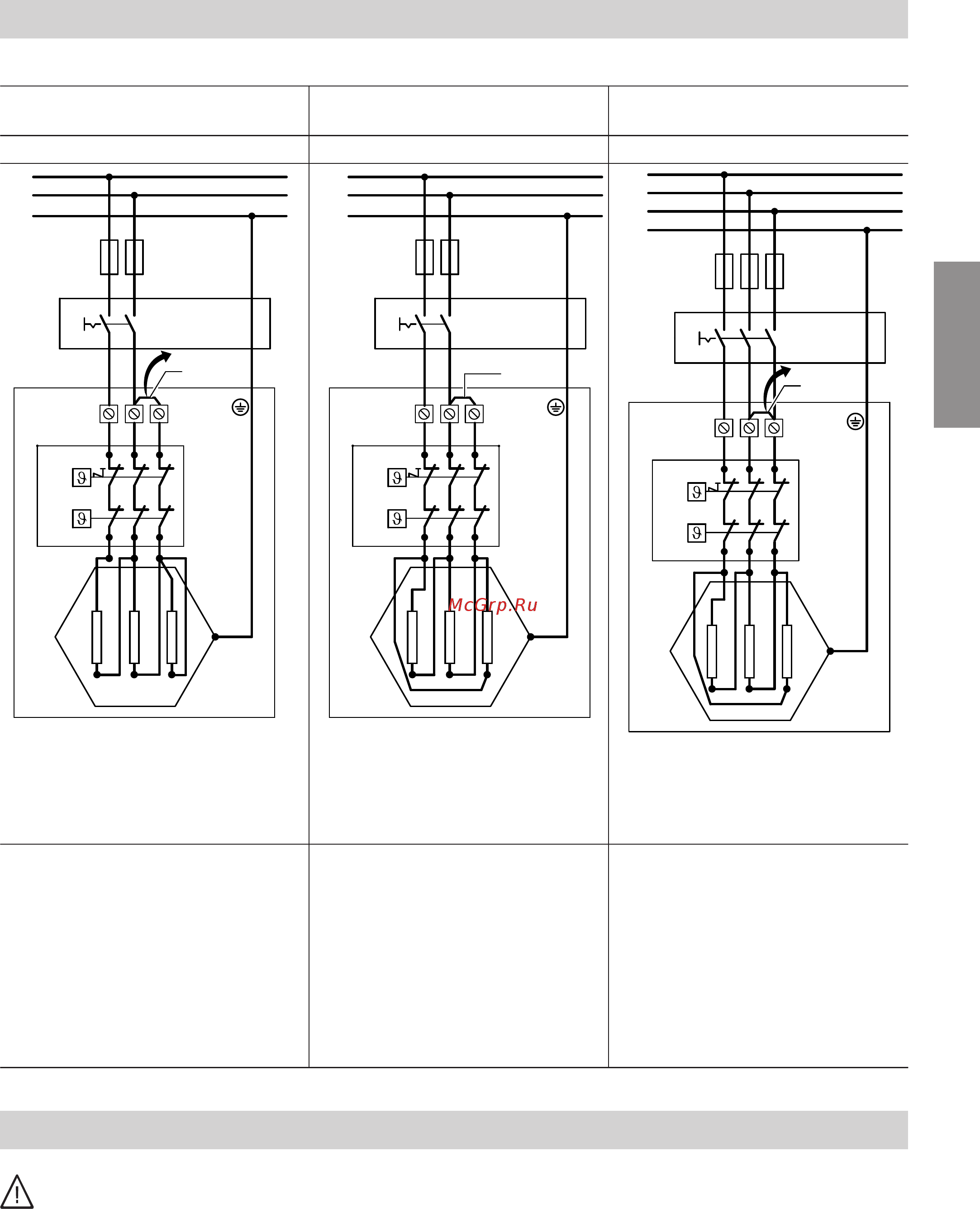

Электронагревательная вставка EHE, 12 кВт
Подключение тепловой мощно-
сти 4 кВт:
Подключение тепловой мощ-
ности 8 кВт:
Подключение тепловой мощно-
сти 12 кВт:
2/PE 400 В~ 2/PE 400 В~ 3/PE 400 В~
STB
TR
L1
L2
PE
R S
U V W
T
B
C
A
L1 L2 L3
D
Указание
При подсоединении удалить пере-
мычку
D
.
STB
TR
L1
L2
PE
R S
U V W
T
B
C
A
D
L1 L2 L3
STB
TR
L1
L2
L3
PE
R S
U V W
T
B
C
A
L1 L2 L3
D
Указание
При подсоединении удалить пе-
ремычку
D
.
A
Предоставляемые заказчиком
предохранители, зависят от
мощности
B
3-полюсный переключатель
(предоставляется заказчиком)
C
Электронагревательная
вставка EHE
D
Удалить перемычку (в комплек-
те поставки)
A
Предоставляемые заказчи-
ком предохранители, зависят
от мощности
B
3-полюсный переключатель
(предоставляется заказчи-
ком)
C
Электронагревательная
вставка EHE
D
Перемычка (в комплекте по-
ставки)
A
Предоставляемые заказчиком
предохранители, зависят от
мощности
B
3-полюсный переключатель
(предоставляется заказчиком)
C
Электронагревательная
вставка EHE
D
Удалить перемычку (в ком-
плекте поставки)
Подключение кабеля заземления к емкостному водонагревателю
Опасность
Отсутствующее заземление элементов уста-
новки в случае неисправности электрической
части может привести к поражению электри-
ческим током.
Устройство и трубопроводы должны быть
соединены с системой выравнивания потен-
циалов здания.
Внутренний металлический корпус емкостного
водонагревателя согласно предписаниям ПУЭ и в
соответствии с действующими нормами должен
быть прочно соединен с защитным проводом с
помощью стопорной шайбы.
Последовательность монтажа
Подключение к сети электропитания (продолжение)
5686 173 RU
Монтаж
