Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-44
Типоразмер D
Для моделей:
VFD300CH23A/23E; VFD370CH23A/23E; VFD370CH43S/43E; VFD450CH43S/43E; VFD550CH43A/43E; VFD750CH43A/43E

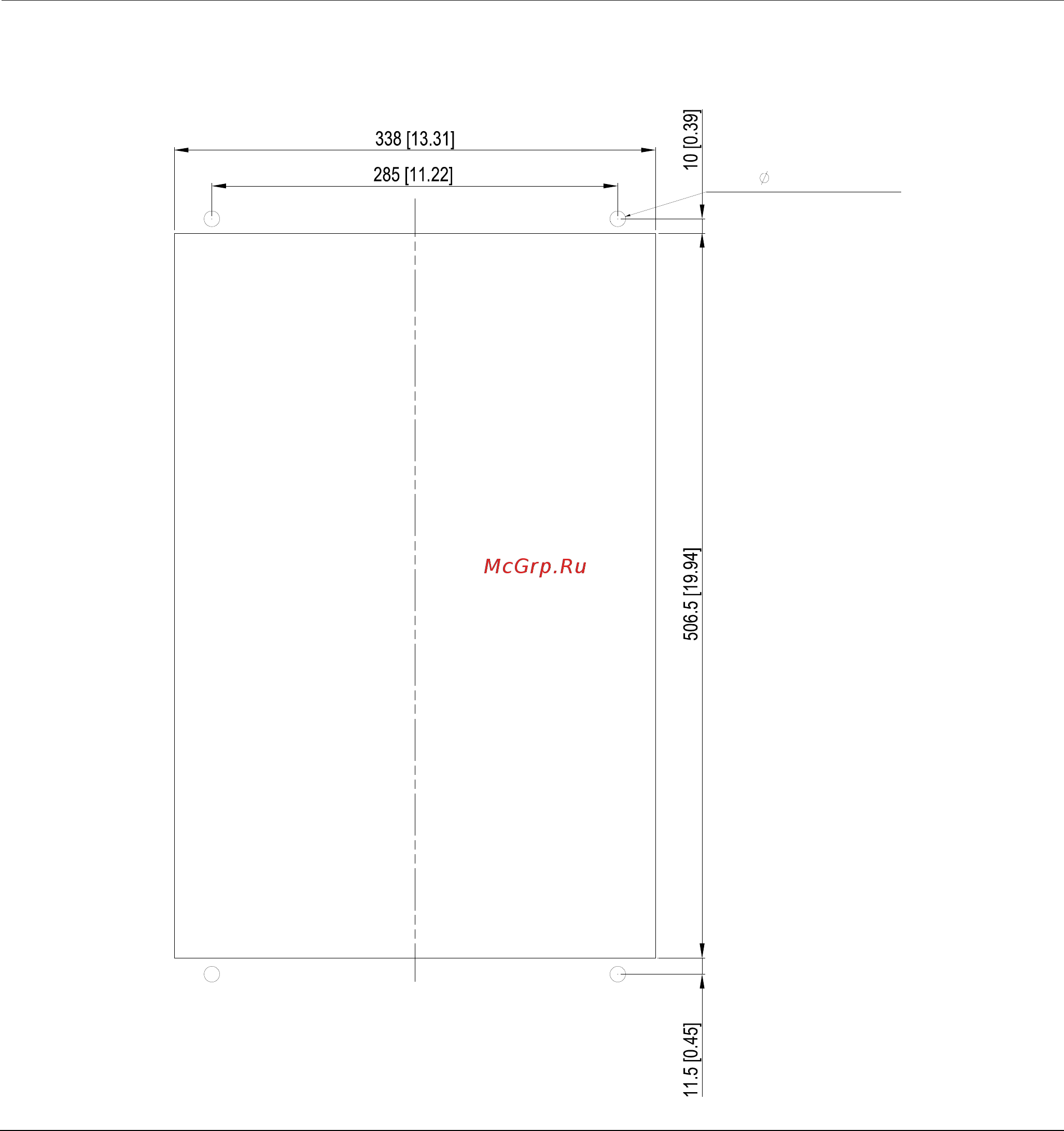

Размеры отверстия Ед.: мм [дюймы]
M10*P1.5(4X)
OR
11.0[0.43](4X)
Содержание
