Глава 1 ВведениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
1-17

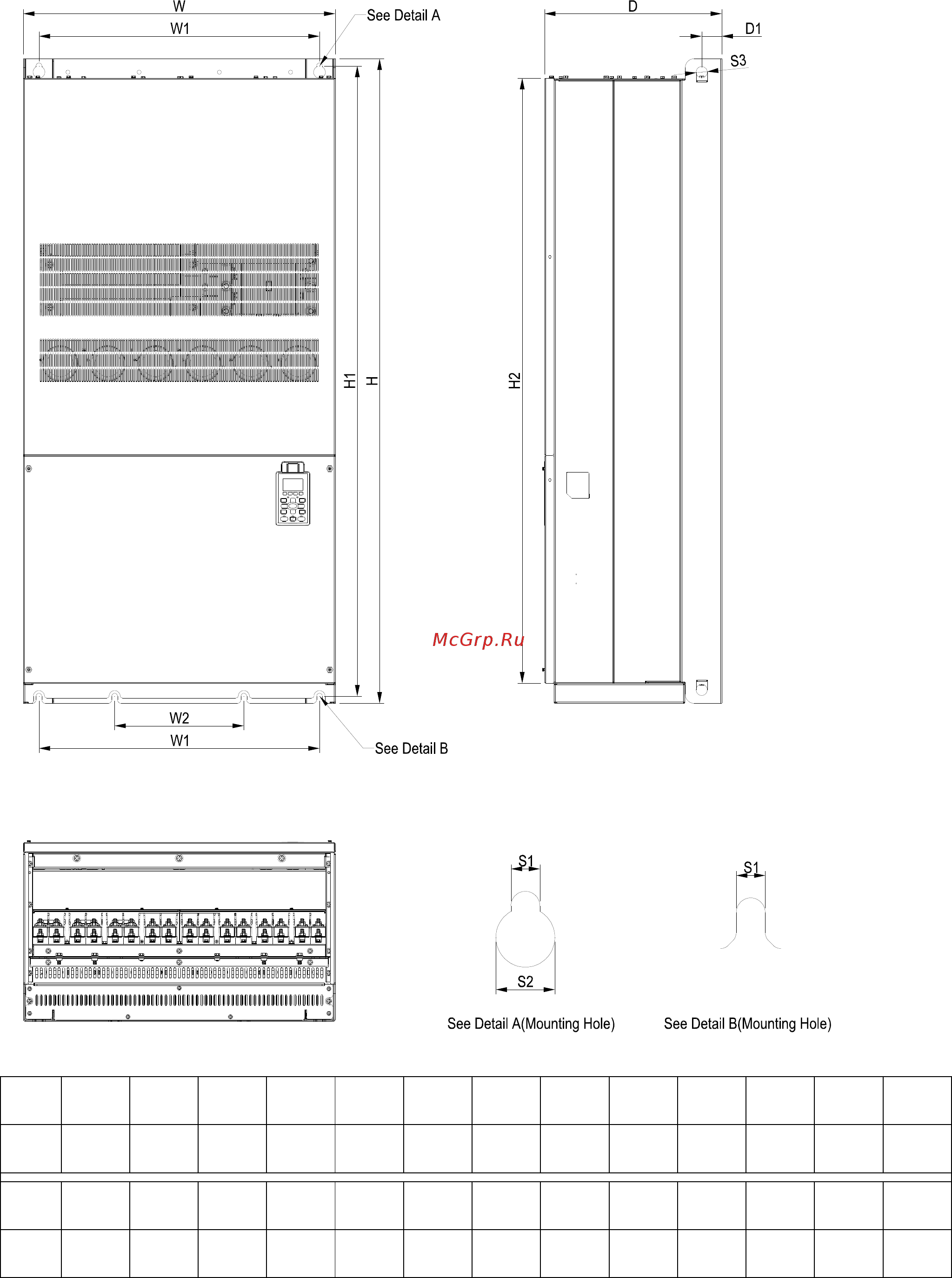

Типоразмер H
H1: VFD2800CH43A-00
Ед: мм [дюйм]
Типор
азмер
W H D W1 W2 W3 W4 W5 W6 H1 H2 H3 H4
H1
700.0
[27.56]
1435.0
[56.5]
398.0
[15.67]
630.0
[24.8]
290.0
[11.42]
-
- - -
1403.0
[55.24]
1346.6
[53.02]
- -
Типор
азмер
H5
D1 D2 D3 D4 D5 D6 S1 S2 S3 ψ1 ψ2 ψ3
H1
- 45.0
[1.77]
- - - - -
13.0
[0.51]
26.5
[1.04]
25.0
[0.98]
- - -
