Глава 1 ВведениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
1-4

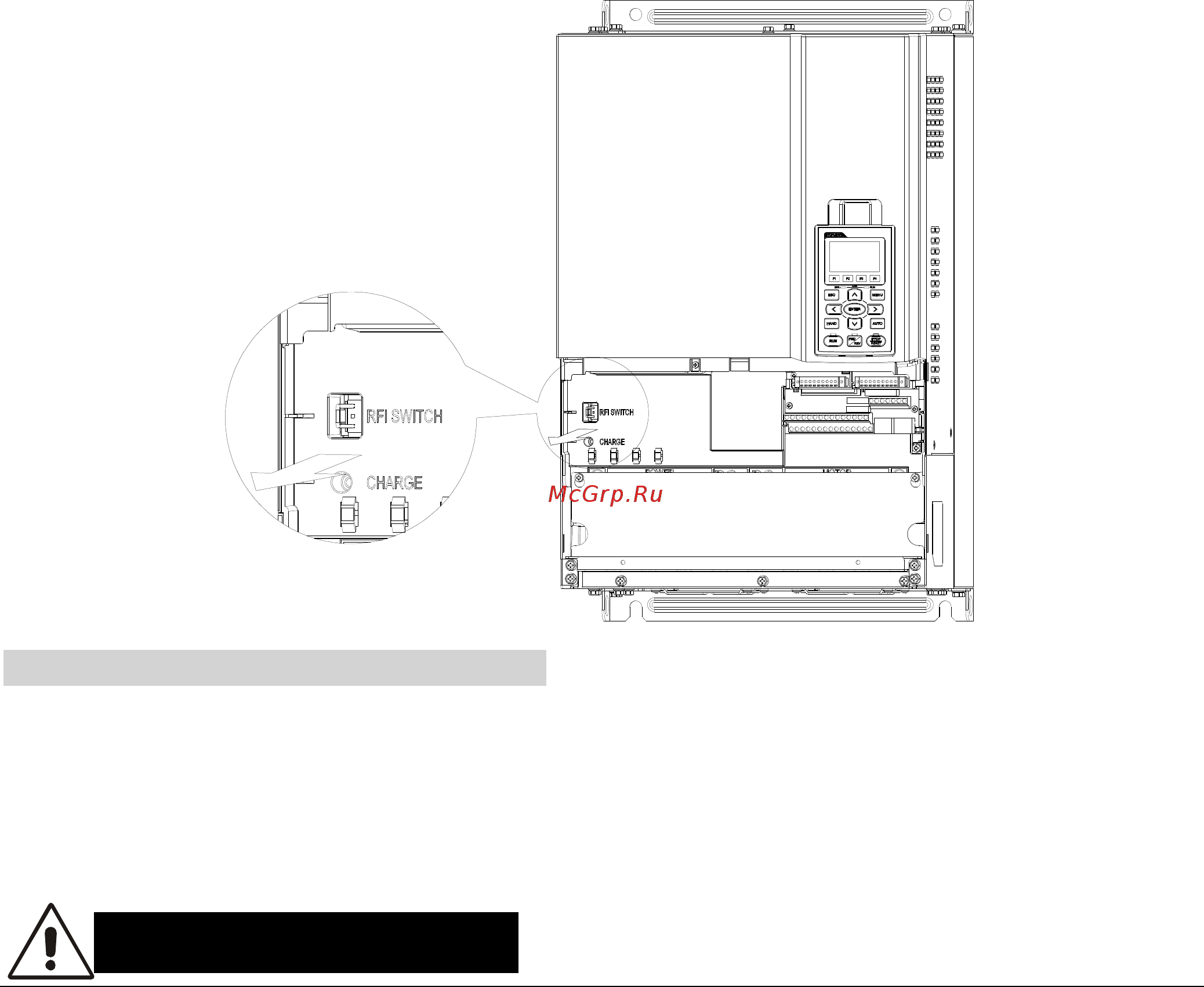

Типоразмер D0~H
Вытащите перемычку вручную, ослабление винтов не производится.
Питание от сети, изолированной от земли:
Если преобразователь частоты подключен к изолированной сети (без заземления), перемычка RFI
должна быть удалена. В этом случае конденсатор RFI не будет замкнут на землю, что
предотвращает повреждения электрических цепей (согласно IEC 61800-3) и снижает снижает утечку
тока на землю.
CAUTION!
1. Не удаляйте перемычку RFI при поданном напряжении питания.
2. Перед извлечением перемычки RFI убедитесь, что питание отключено.
3. При отсутствии перемычки RFI возможен пробой при переходном процессе с напряжением
свыше 1000 В. Также, после извлечения перемычки RFI, снижается показатель
электромагнитной совместимости преобразователя частоты.
4. Не извлекайте перемычку RFI при питания от сети с заземлением.
5. Перемычка RFI не может
быть удалена при проведении высоковольтных испытаний
преобразователя частоты. Сеть и двигатель должны быть отключены, если при проведении
высоковольтного испытания ток утечки слишком велик.
6. Во избежание повреждения преобразователя частоты, заземленная перемычка RFI должна
быть удалена при подключении преобразователя частоты к незаземленному питанию или когда
сопротивление заземления велико (свыше 30 Ом).
МЕРЫ ПРЕДОСТОРОЖНОСТИ
