Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-40

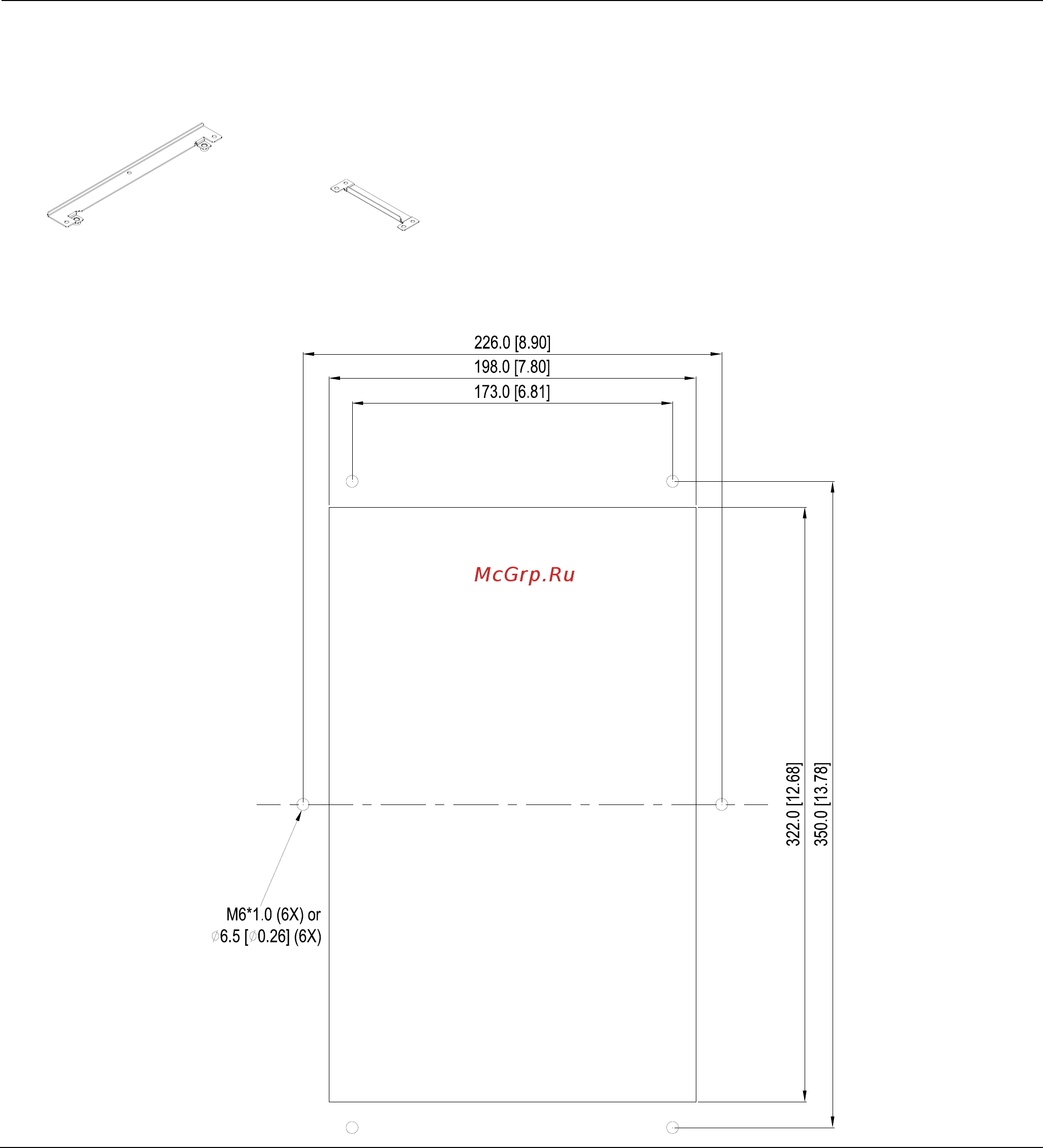

Типоразмер B
『MKC-BFM』
Для моделей:
VFD055CH23A; VFD075CH23A; VFD110CH23A; VFD075CH43A/43E; VFD110CH43A/43E; VFD150CH43A/43E
Принадлежность 1, 2 шт.
Принадлежность 2, 2 шт.
Винт 1 *4 ~ M8*P 1.25;
Винт 2*6 ~ M6*P 1.0;
Размеры отверстия Ед.: мм [дюймы]
