Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-12
горизонтальная – командной линией или ступенькой. На командной линии располагаются
символы условий, ведущие к командам (инструкциям), расположенным справа. Логические
комбинации этих условий определяют, когда и как выполняются правосторонние команды.
Командные линии могут разветвляться и снова соединяться. Максимальное количество
последовательных контактов в строке – 11. При необходимости использования большего
количества, они будут автоматически перенесены на
следующую строку:
X0 X1 X2 X3 X4 X5
Y0
X11 X12 X13
X6 X7 X10 C0 C1
00000
00000
Row Number

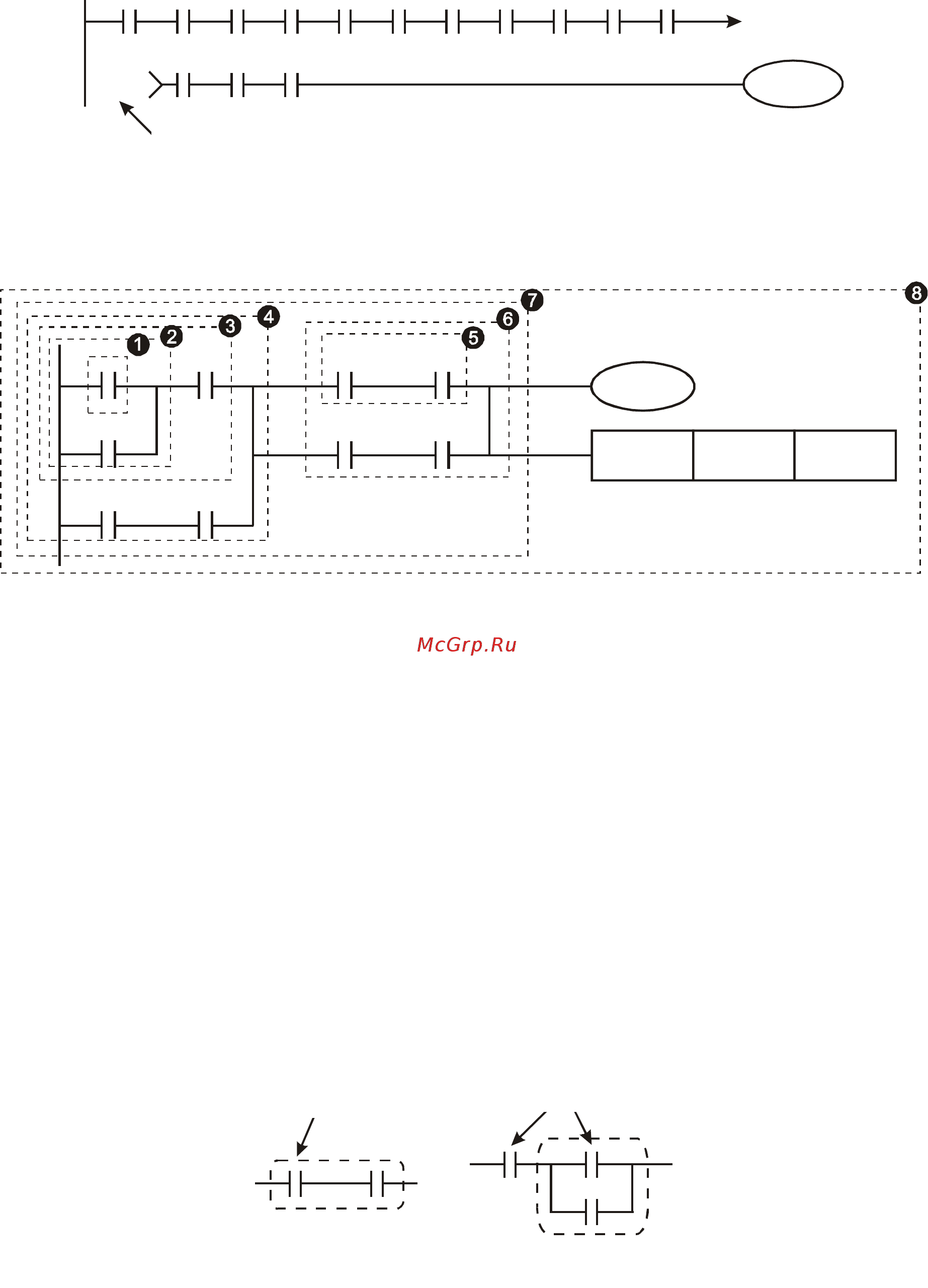

Сканирование программы начинается с левого верхнего угла схемы и заканчивается в
правом нижнем углу. Следующий пример иллюстрирует последовательность выполнения
программы:
X0 X1 Y1 X4
M0
X3
M1
T0
M3
Y1
TMR T0 K10
Список инструкций:
1 LD X0
2 OR M0
3 AND X1
4 LD X3
AND M1
ORB
5 LD Y1
AND X4
6 LD T0
AND M3
ORB
7 ANB
8 OUT Y1
TMR T0 K10
Детальное описание базовых элементов релейно-контактных схем.
1. Команда LD (LDI): открывает логическую связь.
AND Block OR Block
LD command LD command
Номер строки
Команда LD
Команда LD
Блок AND
Блок OR
