Глава 1 ВведениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
1-18

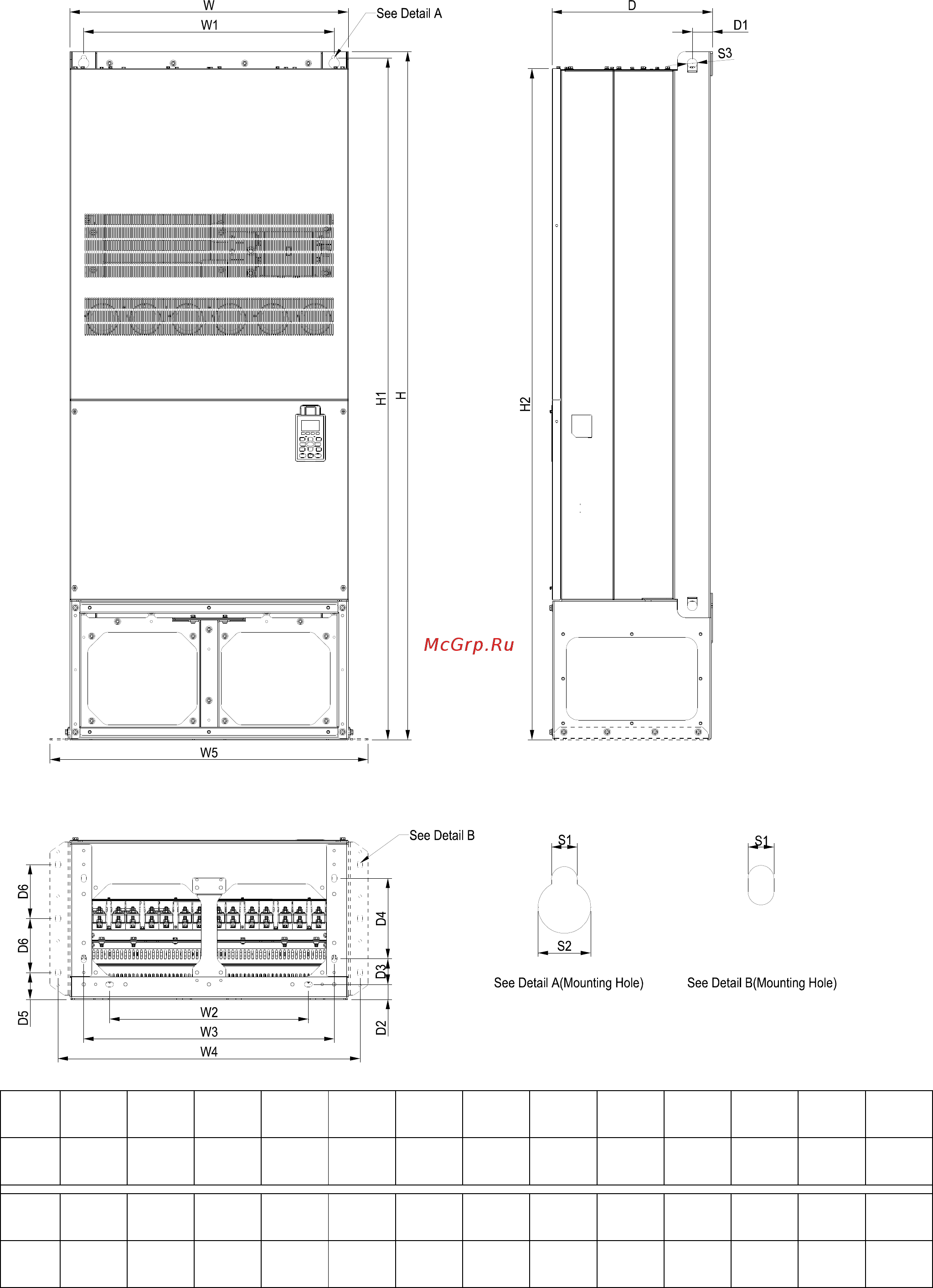

Типоразмер H
H2: VFD2800CH43C-00
Ед: мм [дюйм]
Типор
азмер
W H D W1 W2 W3 W4 W5 W6 H1 H2 H3 H4
H2
700.0
[27.56]
1745.0
[68.70]
404.0
[15.91]
630.0
[24.8]
500.0
[19.69]
630.0
[24.8]
760.0
[29.92]
800.0
[31.5]
-
1729.0
[68.07]
1701.6
[66.99]
-
-
Типор
азмер
H5
D1 D2 D3 D4 D5 D6 S1 S2 S3 Φ1 Φ2 Φ3
H2
- 51.0
[2.01]
38.0
[1.50]
65.0
[2.56]
204.0
[8.03]
68.0
[2.68]
137.0
[5.39]
13.0
[0.51]
26.5
[1.04]
25.0
[0.98]
- - -
