Приложение. Монтаж кондиционера
25
ОБЩИЕ СВЕДЕНИЯ
Осторожно! Этим символом отмечены
требования, несоблюдение
которых может привести к
травме со смертельным
исходом.
Внимание! Требования, несоблюдение
которых может привести
к тяжелой травме.
A. Электромонтаж
• Электромонтаж кондиционера должен выполняться
только квалифицированными специалистами.
• Перед началом любых работ (электромонтаж, про-
кладка трубопроводов, проверки) отключите кондицио-
нер от сети электропитания.
• Напряжение на электрических компонентах кондицио-
нера смертельно опасно!
Перед началом электромонтажа внимательно изучите
требования данной инструкции и электрические схемы.
Неправильно выполненные электромонтаж или заземле-
ние могут привести к серьезным травмам вплоть
до смертельного исхода.
• Выполните заземление в соответствии с действую-
щими стандартами.
• Во избежание перегрева или возгорания убедитесь
в надежности электрических соединений.
• Сетевая розетка должна соответствовать типу вилки ка-
беля электропитания. Сетевые выключатели должны соот-
ветствовать электрическим характеристикам кондиционера.
• Для измерения потребляемого тока используйте изме-
рительный прибор, рассчитанный на ток не менее 16 А.
Б. Транспортирование
Соблюдайте осторожность при перемещении кондиционера.
В. Установка
- Если блок кондиционера устанавливается на стену или
потолок,
• Убедитесь, что стена или потолок достаточно прочны,
чтобы выдерживать вес блока.
• При необходимости используйте деревянные или ме-
таллические опоры для крепления блока.
- Если кондиционер устанавливается в помещении,
• Тщательно нанесите теплоизоляцию на наружный
блок и убедитесь, что на поверхности агрегата
и на полу нет воды.
- Если наружный блок устанавливается на сырой,
неровный грунт,
• Изготовьте ровный плоский бетонный фундамент
и установите на него блок.
- Если наружный блок устанавливается в зоне действия
сильного ветра,
• Надежно закрепите блок с помощью болтов и метал-
лических кронштейнов, по возможности загородив
его от ветра.
- Если реверсивный кондиционер устанавливается
в районе с обильными снегопадами,
• Установите наружный блок гарантированно выше воз-
можного уровня снега.
Г. Гидравлические соединения
• Соединительные трубопроводы должны быть, по воз-
можности, короткими.
• Гидравлические соединения выполнены под раз-
вальцовку.
• Смажьте соединительные поверхности рефрижера-
торным маслом.
• Во избежание утечек затяните гайки динамометриче-
ским ключом.
• Перед проверочным включением проверьте контур
на утечки.
Д. Техническое обслуживание
• Перед проверкой электрических цепей и компонентов
отсоедините кондиционер от сети электропитания
• Не прикасайтесь к движущимся частям кондиционера.
• После установки кондиционера очистите место мон-
тажа и убедитесь, что в кондиционер не попали посто-
ронние предметы и сор.
Е. Общие требования
• Во время монтажных работ хорошо проветривайте
помещение.
!
!
1-1. Инструменты
1. Плоская отвертка
2. Крестообразная отвертка
3. Нож или устройство для зачистки проводов
4. Стальная линейка
5. Уровень
6. Молоток
7. Перфоратор
8. Труборез
9. Приспособление для развальцовки
10. Трубогибочное устройство
11. Разводной гаечный ключ
1-2. Комплект кондиционера
(см. упаковочный лист)
1-3. Монтажный комплект
Медные трубы, компоненты и теплоизоляционные
материалы для наружного блока.
1. Инструменты и материалы
1-4. Тип медных труб и теплоизоляции
1. В таблице указаны диаметры и толщины стенок мед-
ных труб. Длина труб должна выбираться с запасом 30
– 40 см, для компенсации вибрации наружного блока.
Трубы жидкостной линии Трубы газовой линии
Наружный Толщина Наружный Толщина
диаметр стенки диаметр стенки
6.35мм 0.8 мм 12.7 мм 0.8 мм
2. Трубы холодильного контура должны быть по всей дли-
не покрыты теплоизоляцией толщиной не менее 8 мм.
3. Для электропроводки должны применяться изолиро-
ванные медные провода, сечение которых зависит
от его длины.
1-5. Дополнительные материалы
1. Лента белая липкая; 2. Гвозди, зажимы (при необхо-
димости); 3. Замазка; 4. Рефрижераторное масло;
5. Хомуты для крепления трубопроводов холодильного
контура.
Технические характеристики
ВНУТРЕННИЙ БЛОК
ПЛАТА ИНДИКАЦИИ
КЛЕММНАЯ КОЛОДКА
ПЛАТА УПРАВЛЕНИЯ
TERM. PANEL
СИЛОВОЙ
ТРАНСФОРМАТОР
КАБЕЛЬ ЭЛЕКТРОПИТАНИЯ
ШАГОВЫЙ
ЭЛЕКТРОДВИГАТЕЛЬ 1
ШАГОВЫЙ
ЭЛЕКТРОДВИГАТЕЛЬ 2
ВЕНТИЛЯТОР
ВОЗДУХООБМЕНА
ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
РЕЛЕ
КОНТРОЛЯ ФАЗ
СЕТЕВОЙ
ВЫКЛЮЧАТЕЛЬ
СИЛОВОЙ
ТРАНСФОРМАТОР
ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В ПОМЕЩЕНИИ
ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ
ФАЗОСДВИГАЮЩИЙ КОНДЕНСАТОР
ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА
НАРУЖНЫЙ БЛОК
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
ПЛАТА УПРАВЛЕНИЯ ПЛАТА IPM
ПЛАТА ФИЛЬТРА
МОСТОВОЙ
ВЫПРЯМИТЕЛЬ
ИНДУКЦИОННАЯ КАТУШКА
КОНДЕН-
САТОР
ЭЛЕКТРОЛИТИЧЕСКИЙ КОНДЕНСАТОР
ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА
ДАТЧИК ТЕМПЕРАТУРЫ КОНДЕНСАТОРА
ДАТЧИК ТЕМПЕРАТУРЫ НАГНЕТАНИЯ
КОМПРЕССОР
ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
4-Х ХОДОВОЙ
КЛАПАН
ФАЗОСДВИГАЮЩИЙ
КОНДЕНСАТОР
ЭЛЕКТРОДВИГАТЕЛЯ
ВЕНТИЛЯТОРА
ЗАЗЕМЛЕНИЕ
ЗАЗЕМЛЕНИЕ
ЗАЩИТА ОТ ПЕРЕГРУЗКИ
Коричн
Коричн
Черн.
Черн.
Черн.
Черн.
Черн.
Черн.
Черн.
Черн.
Черн.
Белый
Белый
Белый
Белый
Белый
Красн.
Красн.
Красн.
Красн.
Жел-зел
Жел-зел
Жел-зел
Жел-зел
Желт.
Желт.
Желт.
Желт.
Оранж.
Оранж.
Оранж.
Синий
Синий

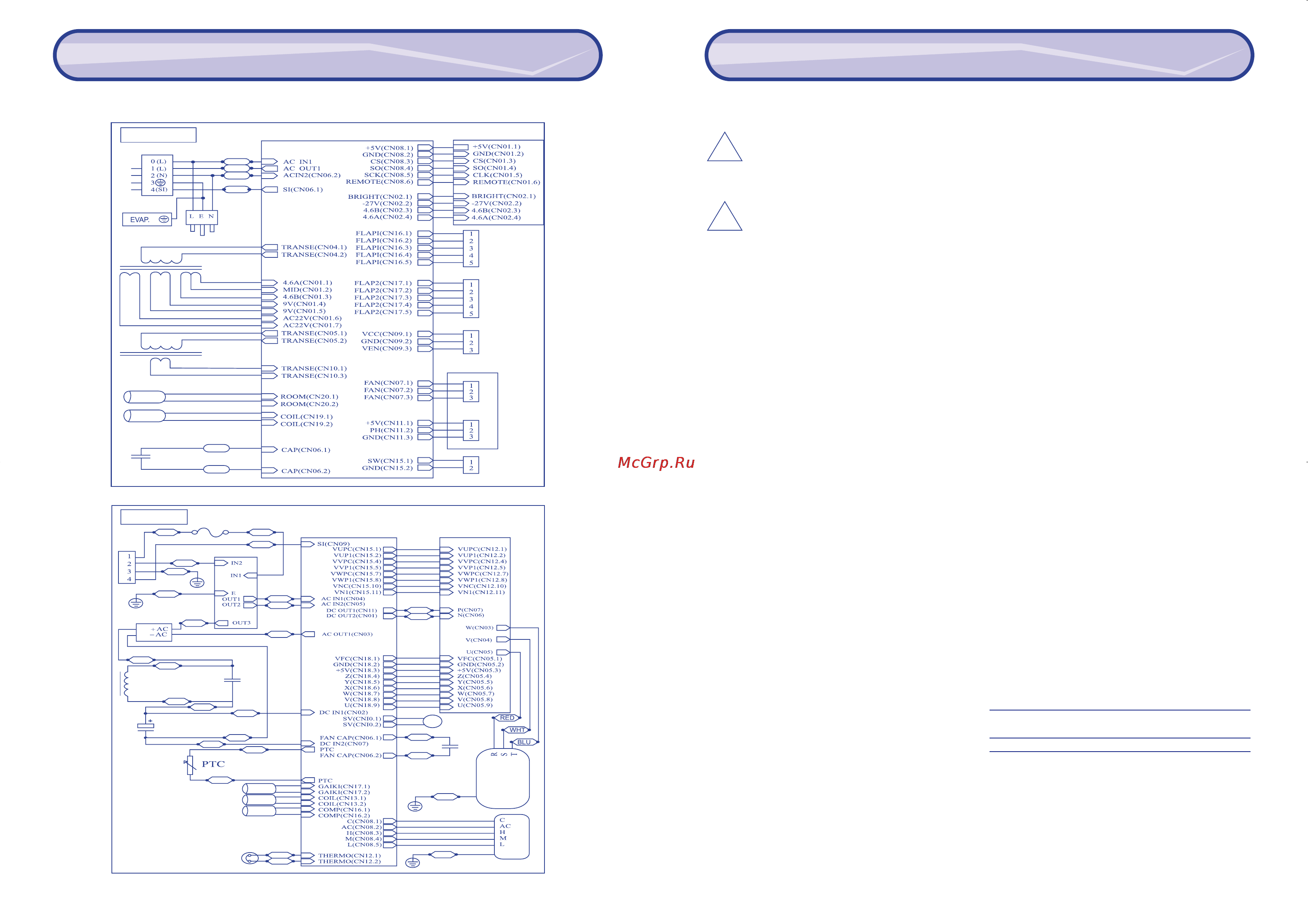

4. СХЕМА ЭЛЕКТРИЧЕСКАЯ СОЕДИНЕНИЙ
