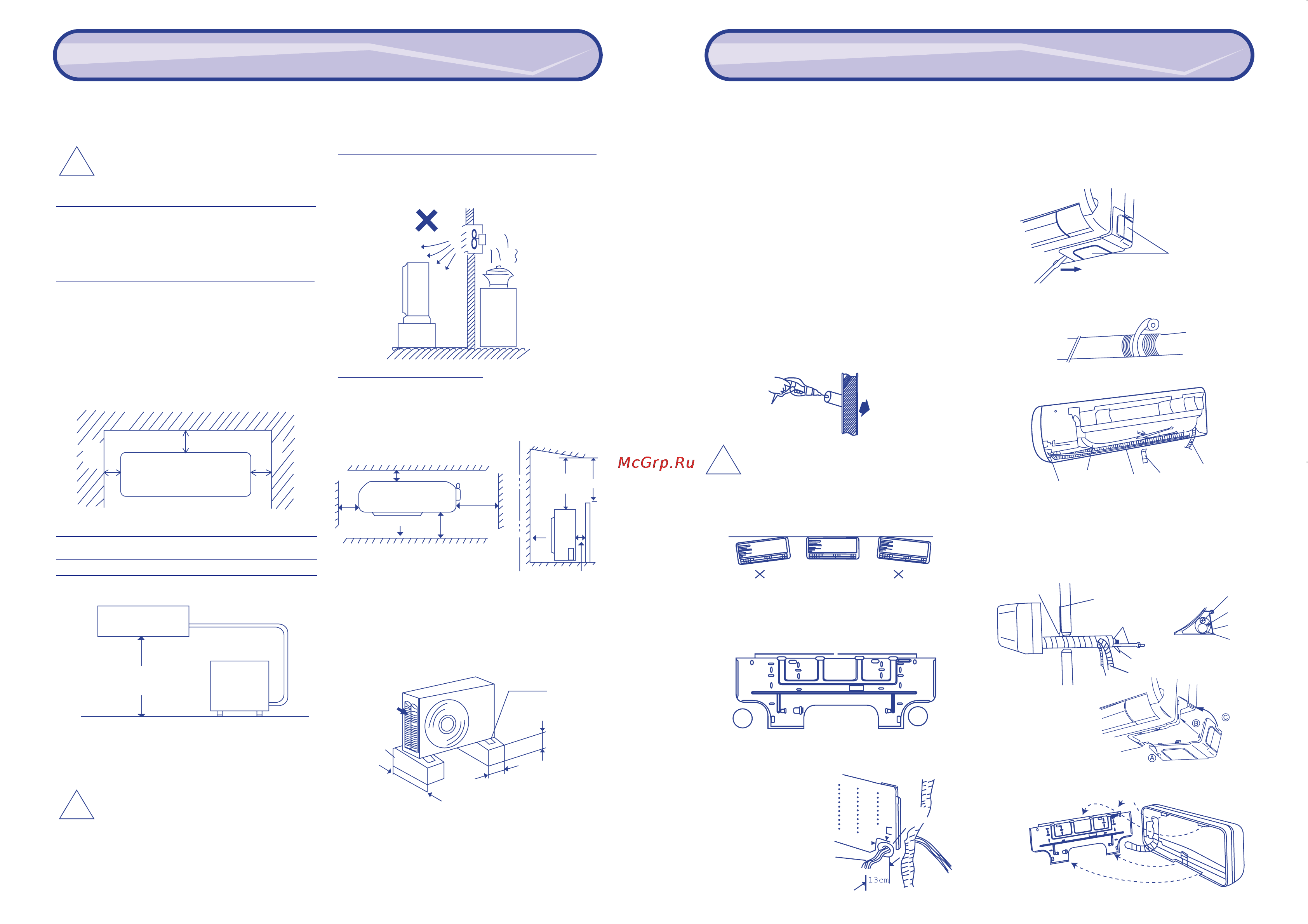

Приложение. Монтаж кондиционера
27
!
Приложение. Монтаж кондиционера
26
2. ВЫБОР МЕСТА ДЛЯ МОНТАЖА
2-1. Внутренний блок
Внимание! Для предотвращения перегрева
кондиционера оставьте вокруг него свободное
пространство в соответствии с требованиями
данной инструкции.
Не устанавливайте внутренний блок в следующих местах
• В зоне воздействия прямых солнечных лучей
• Вблизи от источников тепла
• В зоне возможного скопления легко воспламеняемых газов
• В местах с высокой концентрацией масла в атмосфере
Место установки внутреннего блока должно обеспечивать
• Равномерное распределение кондиционированного
воздуха по помещению
• Надежное крепление блока
• Наименьшую длину трубопроводов холодильного
контура и шланга отвода конденсата
• Свободное пространство вокруг блока, необходимое
для его технического обслуживания и беспрепятствен-
ной циркуляции воздуха.
Требования по прокладке трубопроводов
L, м H, м Масса дозаправляемого Длина труб, входящих
хладагента*, г/м в комплект поставки,м
15 7 20 4
L – Максимальная длина трубопроводов, соединяющих внутренний
и наружный блоки, Н – Максимальный перепад высот между внутренним
и наружным блоками.*
Если длина трубопроводов от 7 до 20 м (максимальная
длина), то в контур следует дозаправить хладагент из
расчета 20 г на 1 м дополнительной длины трубопрово-
дов. Дозаправка масла в компрессор не требуется.
Внимание! Внутренний блок не следует
устанавливать ниже, чем на 1,8 м по отноше-
нию к наружному блоку.
2-2. Наружный блок
Не устанавливайте наружный блок в следующих местах.
• Вблизи источников тепла и воздуховыпускного
отверстия вентиляции.
• В зонах воздействия прямых солнечных лучей.
Для установки наружного блока
выберите прохладное
место с хорошей циркуляцией воздуха, обеспечиваю-
щее свободное пространство, необходимое для беспре-
пятственного доступа воздуха к агрегату и проведения
технического обслуживания.
• Установите блок на жесткое основание (например,
бетонные плиты с опорной поверхностью 40 х 10 см
2
).
Высота основания должна быть не менее 10 см.
!
!
Не менее 5 см
Не менее 5 см Не менее 5 см
Длина трубопроводов (L)
Внутренний блок
Перепад высот (Н)
Наружный
блок
• Для снижения вибрации и шума надежно прикрепите
наружный блок к основанию.
Вход воздуха
2 м
2 м
Препятствие
сверху
Вход воздуха
Не менее 10 см
Грунт
Выход воздуха
Выход воздуха
Препятствие
Не менее 10 см
Не менее
10 см
Не менее
25 см
Со стороны
вентилей
Не менее 40 см
Воздухозаборная
решетка
Крепежные болты
(4 шт.)
Бетон (или
аналогичный
материал)
Не менее
10 см
Приблизительно 40 см
Приблизительно 10 см
3. МОНТАЖ ВНУТРЕННЕГО БЛОКА
3.1. Снимите монтажную пластину
1) Освободите зажимы, отмеченные значкомтреуголь-
ника на монтажной пластине, расположенной на задней
панели блока.
2) Снимите монтажную пластину
3.2. Выполните отверстие в стене
1) Приложите монтажную пластину к стене и выберите
положение блока. Наметьте места крепления пластины,
проверив ее горизонтальность с помощью уровня.
Панель крепится к стене после выполнения отверстия.
2) Наметьте место для отверстия с учетом расположе-
ния блоков кондиционера. Рекомендуется выполнять
отверстие для прокладки трубопроводов и кабелей
справа снизу монтажной пластины (см. рис. 8).
3) Просверлите в стене отверстие диаметром 65 мм
с небольшим уклоном наружу.
Рис. 6
Внимание! Перед сверлением убедитесь, что
в зоне отверстия в стене не проложены водо
проводные трубы или электрические провода.
3.3. Прикрепите монтажную пластину к стене
1) Используя уровень и линейку, проверьте гори-
зонтальность установки монтажной пластины (рис. 7).
Рис. 7
2) Прикрепите монтажную пластину к стене, используя
винты, входящие в комплект поставки (рис. 8).
Убедитесь, что монтажная пластина надежно
закреплена.
Рис. 8
3.4 Монтаж внутреннего блока
1) Проденьте соединительный кабель через отверстие в
стене. Оставьте внутри
помещения свободный участок
кабеля длиной 13 см (рис. 9).
Рис. 9
2) С помощью плоской отвертки снимите крышку ниж-
ней панели внутреннего блока. С помощью ножовки
вскройте надрубленное отверстие в крышке, располо-
женное слева, справа или снизу блока в зависимости от
направления прокладки трубопроводов.
Рис. 10
3) Соедините воздуховоды для воздухообмена при
помощи специальных фитингов. Обмотайте место
соединения липкой
лентой (рис. 11).
Рис. 11
4) Плотно подсоедините воздуховод к соответствующе-
му патрубку (рис. 12)
Рис. 12
5) Соберите кабель, дренажный шланг, трубопроводы
и воздуховод в жгут и оберните его белой липкой лен-
той. Закрепите кабель, трубопроводы и воздуховоды на
задней стенке блока с помощью фиксатора. Аккуратно
согните трубопроводы и осторожно проденьте жгут че-
рез отверстие в стене (рис. 13).
Рис. 13
6) Установите крышку
нижней панели
в исходное положение
(рис. 14).
Рис. 14
7) Установите внутренний блок, надежно закрепив его
на монтажной пластине (рис. 15)
Рис. 15
Внутри
помещения
Снаружи
помещения
Монтажная пластина
Гильза
Кабель
Надрубленное
отверстие
Соединительный кабель
Воздуховоды
Фиксаторы
Дренажный шланг
Гильза
Монтажная пластина
Трубопроводы холодильного контура
Трубопроводы
холодильного
контура
Кабель
Воздуховод
Дренажный шланг
Трубопроводы холодильного
контура
Эл. кабель
Фиксатор
Воздуховод
