Ballu KFR-4001GW/BPE [16/17] Приложение монтаж кондиционера

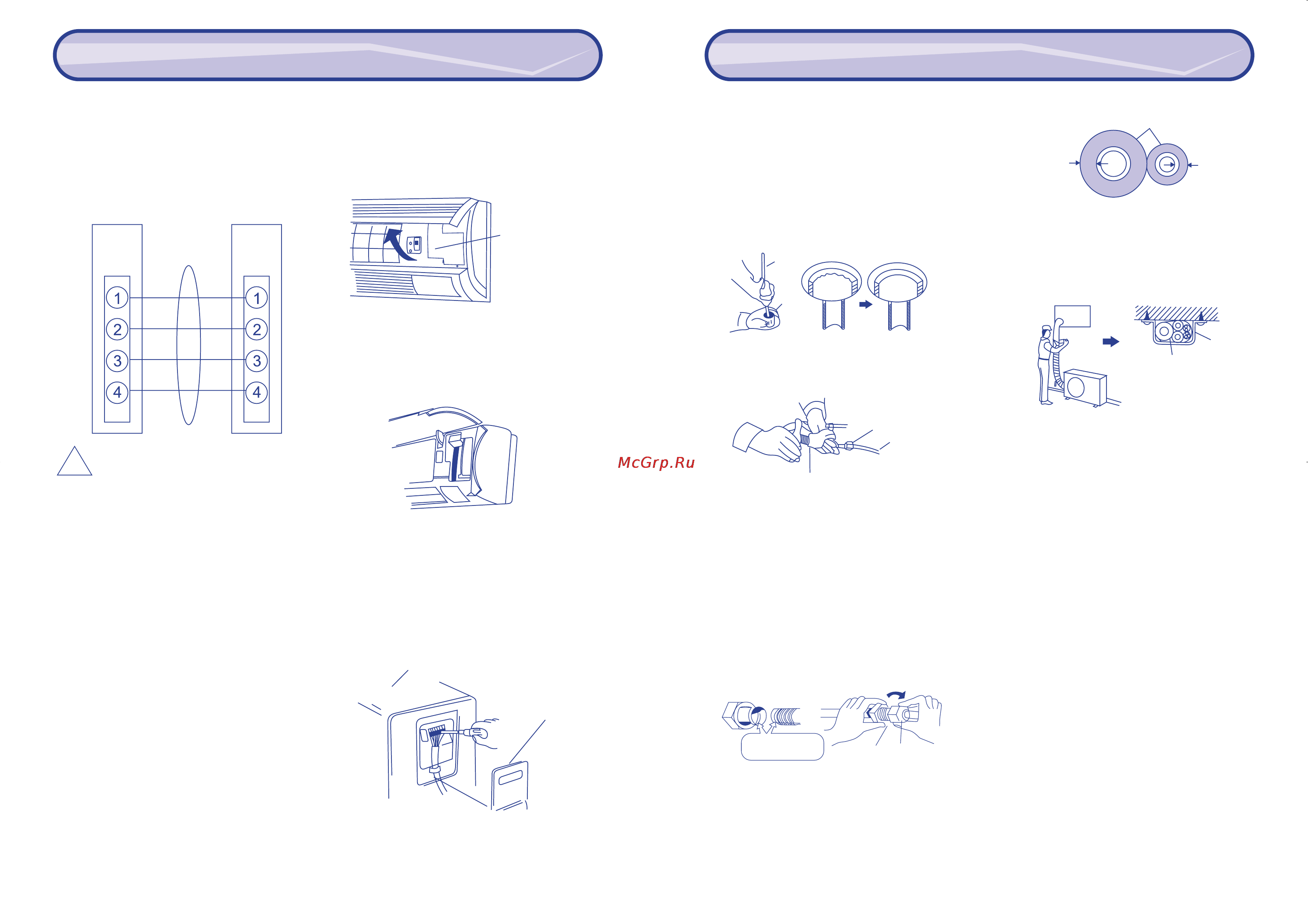

Приложение. Монтаж кондиционера

3.5 Электромонтаж

(1) Перед началом работ убедитесь, что напряжение в

сети электропитания соответствует номинальному

напряжению, указанному на заводской табличке

кондиционера.

(2) Выполняйте электромонтаж в соответствии с

электрической схемой (рис. 16)

Рис. 16

Внимание!

• Электрические соединения внутреннего и наружного

блоков должны выполняться в соответствии с

действующими стандартами.

• Убедитесь в надежности электрических соединений.

• Электрические кабели не должны касаться

компрессора, трубопроводов холодильного контура и

движущихся частей компонентов кондиционера.

• Кондиционер должен быть надежно заземлен.

4. МОНТАЖ НАРУЖНОГО БЛОКА

Выберите место установки наружного блока в

соответствии с указаниями, приведенными в разделе 2.

Если блок монтируется на стене, убедитесь в прочности

стены и монтажных кронштейнов.

Электромонтаж.

1) Вывинтите крепежные винты и снимите боковую

крышку блока.

2) Подсоедините кабель к контактам клеммой колодки в

соответствии с рис. 16 и рис.19.

3) Оставьте свободный участок кабеля длиной 10 см.

4) Выполните заземление наружного блока в соответст-

вии с правилами устройства электроустановок (ПУЭ).

5) Убедитесь, что соединения выполнены надежно в

соответствии с электрической схемой, и установите

боковую крышку в исходное положение.

3.6. Электромонтаж внутреннего блока

1) Поднимите лицевую панель блока, потянув ее на

себя.

2) Вывинтите винты и откройте крышку отсека

клеммной колодки (рис. 17).

Рис. 17

3) Соединительный кабель должен быть проложен в

задней части блока и выведен на клеммную колодку.

4) Подсоедините проводники кабеля к

соответствующим клеммам (рис. 18).

Рис. 18

5) Убедитесь в правильности и надежности соединений,

установите в исходное положение крышку отсека

клеммной колодки и опустите лицевую панель.

Рис. 19

Клеммная

колодка

внутреннего

блока

Клеммная

колодка

наружного

блока

Крышка отсека

клеммной колодки

Крышка отсека

клеммной колодки

5. МОНТАЖ ТРУБОПРОВОДОВ ХОЛОДИЛЬНОГО

КОНТУРА

5.1. Развальцовка трубопроводов

(1) С помощью трубореза отрежьте трубу нужной длины

(рекомендуемый запас по длине 30 – 50 см)

(2) Выровняйте края медной трубы с помощью

развертки или надфиля. При этом держите трубу

обрабатываемым краем вниз, чтобы предотвратить

попадание кусочков меди в трубу.

Рис. 20а. Рис. 20б.

(3) Наденьте приспособление для развальцовки на

трубу (рис. 21).

(4) Развальцуйте трубу

Рис. 21

Примечание! Развальцованная труба должна иметь

1) Гладкую внутреннюю поверхность;

2) Ровные края

3) Достаточную длину конической поверхности

5.2. Соединение трубопроводов

(1) Для предотвращения попадания в трубопроводы

воды и пыли не снимайте с них заглушки до начала

монтажа.

(2) Для предотвращения утечек перед соединением

трубопроводов смажьте контактные поверхности

рефрижераторным маслом (рис. 22).

(3) Установите соединяемые трубы соосно и наживите

накидную гайку (рис. 23).

Рис. 22 Рис. 23

(4) Затяните гайки с помощью гаечных ключей

5.3. Нанесение теплоизоляции на трубопроводы

холодильного контура

Все трубопроводы холодильного контура должны быть

покрыты теплоизоляцией толщиной не менее 8 мм

(рис. 24).

Рис. 24

5.4. Обертывание труб декоративной лентой.

(1) Соберите трубопроводы, дренажный шланг, возду-

ховод и кабель (если это допускается действующими

стандартами) в жгут и оберните его белой декоратив-

ной лентой.

(2) Оберните лентой часть жгута, расположенную

снаружи помещения, начиная от наружного блока

(рис. 25).

Рис. 25

(3) Закрепите жгут на стене с помощью фиксаторов с

шагом 120 см.

Примечание! Не стягивайте жгут слишком сильно, так

как при этом может помяться теплоизоляция. Во избежа-

ние образования конденсата дренажный трубопровод не

должен касаться трубопроводов холодильного контура.

5.5. Завершение монтажа

После выполнения теплоизоляции и обертывания жгута

заделайте зазор в отверстии в стене, используя

соответствующий уплотняющий материал.

5.6. Продувка и заполнение контура хладагентом

Для продувки контура газообразным хладагентом вы-

полните следующие операции.

(1) Снимите защитные колпачки и ослабьте контргайки

сервисных клапанов жидкостной и газовой линий.

(2) Ослабьте накидную гайку на паровой линии с помо-

щью гаечного ключа.

(3) Откройте сервисный клапан жидкостной линии, по-

вернув его против часовой стрелки с помощью шести-

гранного ключа. Из-под накидной гайки выйдет некото-

рое количество газа. Через 10 – 15 сек затяните гайку.

(4) Проверьте соединение на отсутствие утечек с помо-

щью мыльной воды или течеискателя. Если утечек не

обнаружено, то откройте клапан газовой линии,

повернув его против часовой стрелки с помощью

шестигранного ключа.

(5) Затяните контргайки и наденьте защитные колпачки

сервисных клапанов жидкостной и газовой линий.

До выравнивания После выравнивания

Медная

труба

Развертка

Накидная гайка

Медная труба

Приспособление для развальцовки

Места нанесения

рефрижераторного масла

Штуцер Накидная гайка

Теплоизоляционный материал

Толщина

не менее 8 мм

Фиксатор

Жгут с трубопроводами

Не менее 8 мм
