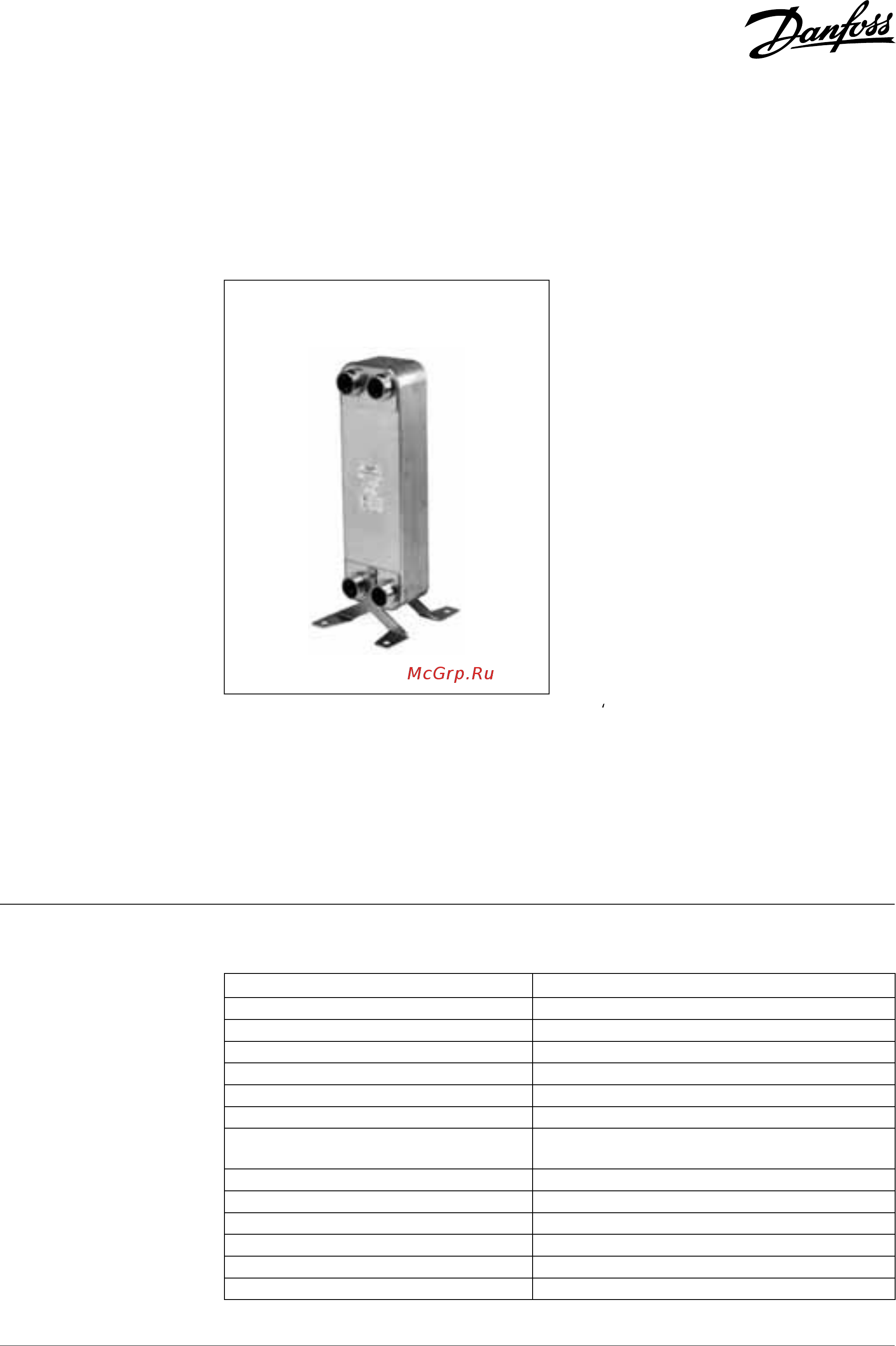

Паяный пластинчатый теплообменник XB 59M Малая серия
XB 59М — паяный пластинчатый теплооб-
менник, разработанный с использованием
революционной технологии, основанной
на микроканальной структуре поверхности
пластины. Применяется в системах тепло- и
холодоснабжения. Модель характеризуется
высоким коэффициентом теплопередачи,
основанным на уникальной технологии.
Количество пластин зависит от требуемой
теплопроизводительности, температур (dT),
допустимого перепада давлений и определя-
ется в соответствии с программой по подбору
стандартных теплообменников (HEX).
Преимущества применения по сравнению
с традиционными теплообменниками:
• повышенная энергоэффективность
при меньших денежных затратах,
• более высокий коэффициент теплопередачи,
• низкие потери давления,
• больший срок службы.
Теплообменник сертифицирован:
• ГОСТ (Россия);
• (PED) 97/23 (Европейский Союз;
• сертификат ISO 9001 и ISO 14001);
• разрешение Ростехнадзора;
• санитарно-эпидемиологическое
заключение.
Описание
и область применения
Технические
характеристики
Условное давление P
У
, бар
25
Максимальная рабочая температура, °С 200
Условное давление Р
у
, бар 25
Максимальная рабочая температура, °С 200
Минимальная рабочая температура, °С -196
Среда Вода/Вода
Объем одного канала, л 0,16
Площадь поверхности теплообмена одной
пластины, м²
0,08
Тип присоединения Наружная трубная резьба по DIN ISO 228/1
Тип подключения Параллельное
Размер присоединения G2 A
Материал пластин Нержавеющая сталь AISI 316 / EN 1.4401
Конфигурация пластин М
Материал уплотнений Медь
82 RC.08.HE4.50 02/2012
Техническое описание
Содержание
- Паяный пластинчатый теплообменник xb 59m малая серия 1
- Техническое описание 1
- Габаритные и монтажные размеры кодовые номера для заказа теплообменников хв 59м 2
- Дополнительные принадлежности для теплообменникa xв 59m 2
- Паяный пластинчатый теплообменник xb 59m 2
- Паяный теплообменник хв 59м 2
- Теплоизоляция и кодовые номера для заказа теплообменникa xb 59m 2
- Техническое описание 2
- Тип теплоизоляции pu полиуретан 2
- Все трубопроводы подходящие к теплообменнику рекомендуется оснастить запорными клапанами так чтобы можно было отключить теплообменник для обслуживания трубы должны быть зафиксированы неподвижными опорами для предотвращения передачи изгибающих напряжений на патрубки теплообменников для уменьшения теплопотерь необходимо предусмотреть теплоизоляцию 3
- Монтаж теплообменник устанавливается на монтажные кронштейны и крепится к полу или к раме теплового пункта в вертикальном положении для удобства монтажа и эксплуатации вокруг теплообменников необходимо предусмотреть свободное пространство в соответствии с требованиями нормативных документов и правилами проектирования 3
- Паяный пластинчатый теплообменник xb 59m 3
- Присоединительные фитинги для паяных пластинчатых теплообменника серии хв 59м 3
- Техническое описание 3
