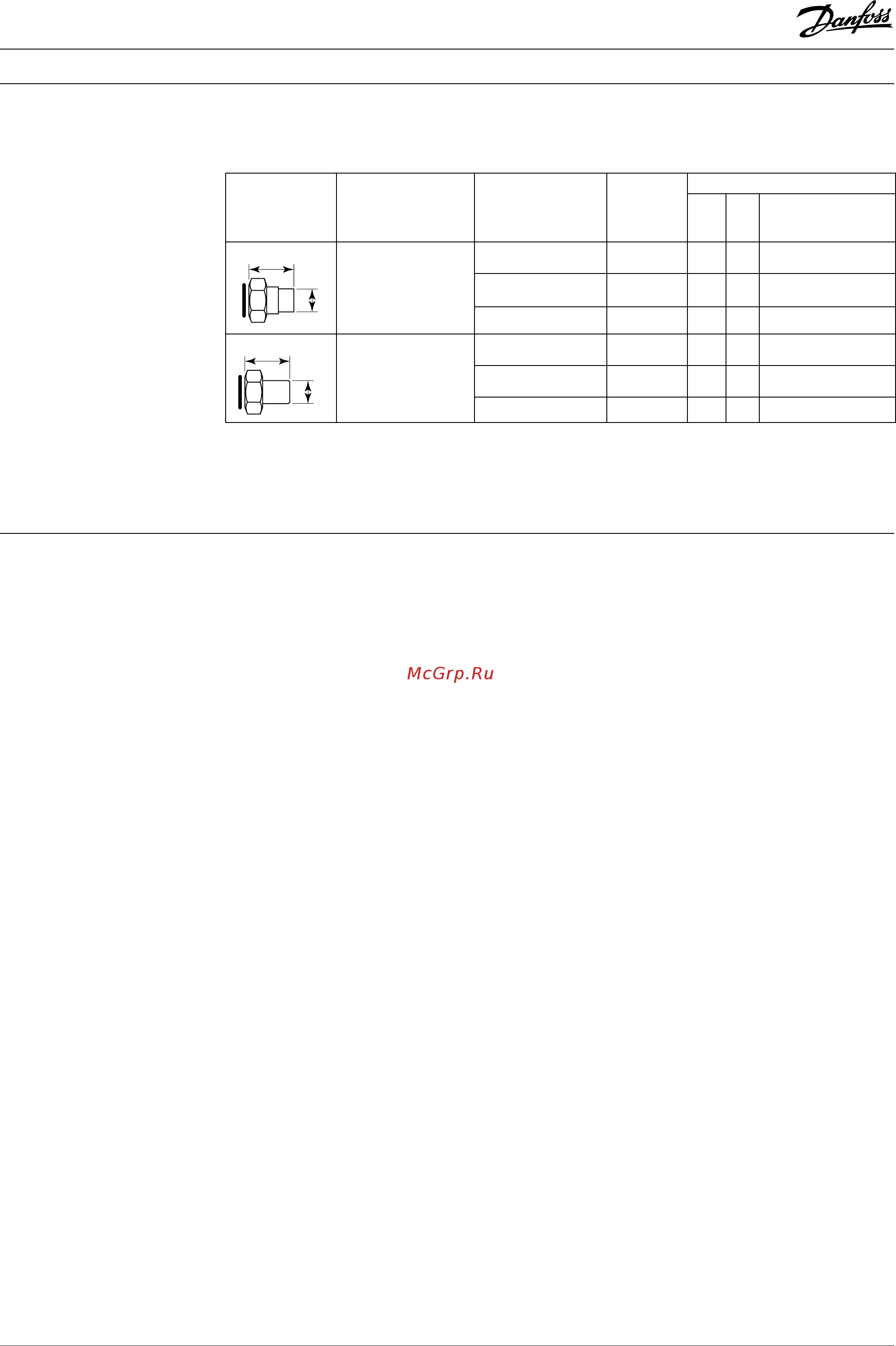

Паяный пластинчатый теплообменник XB 59M
Присоединительные фитинги для паяных пластинчатых теплообменника серии ХВ 59М
Эскиз Описание
1)
Размер
присоединений
2)
Кодовый
номер
Размеры, мм
a b
под
сантехнический
ключ
b
a
Присоединительные
фитинги под пайку
G2A /28 мм 004B2910 32 45 65
G2 A /35 мм 004B2911 39 45 65
G2 A /42 мм 004B2912 51 45 65
b
a
Присоединительные
фитинги под сварку
G2 A /Ду 32 мм 004B2907 42,4 45 65
G2 A /Ду 40 мм 004B2908 48,5 45 65
G2 A /Ду 50 мм 004В2909 58 43 65
1)
В комплект поставки входят 2 присоединительных фитинга с прокладками.
2)
Размер присоединений определяется следующим образом, например: G 1 / Д
у
15 мм (G 1 — накидная гайка для
присоединения к патрубку теплообменника; Д
у
15 мм — условный диаметр присоединяемого трубопровода).
Монтаж Теплообменник устанавливается на
монтажные кронштейны и крепится к полу
или к раме теплового пункта в вертикальном
положении. Для удобства монтажа и
эксплуатации вокруг теплообменников
необходимо предусмотреть свободное
пространство в соответствии с требованиями
нормативных документов и правилами
проектирования.
Все трубопроводы, подходящие
к теплообменнику, рекомендуется оснастить
запорными клапанами так, чтобы можно было
отключить теплообменник для обслуживания.
Трубы должны быть зафиксированы
неподвижными опорами для предотвращения
передачи изгибающих напряжений на
патрубки теплообменников. Для уменьшения
теплопотерь необходимо предусмотреть
теплоизоляцию.
84
Техническое описание
RC.08.HE4.50 02/2012
