Danfoss XB 59M-1-30 [2/4] Паяный пластинчатый теплообменник xb 59m
![Danfoss XB 59M-1-30 [2/4] Паяный пластинчатый теплообменник xb 59m](/views2/1475388/page2/bg2.png)

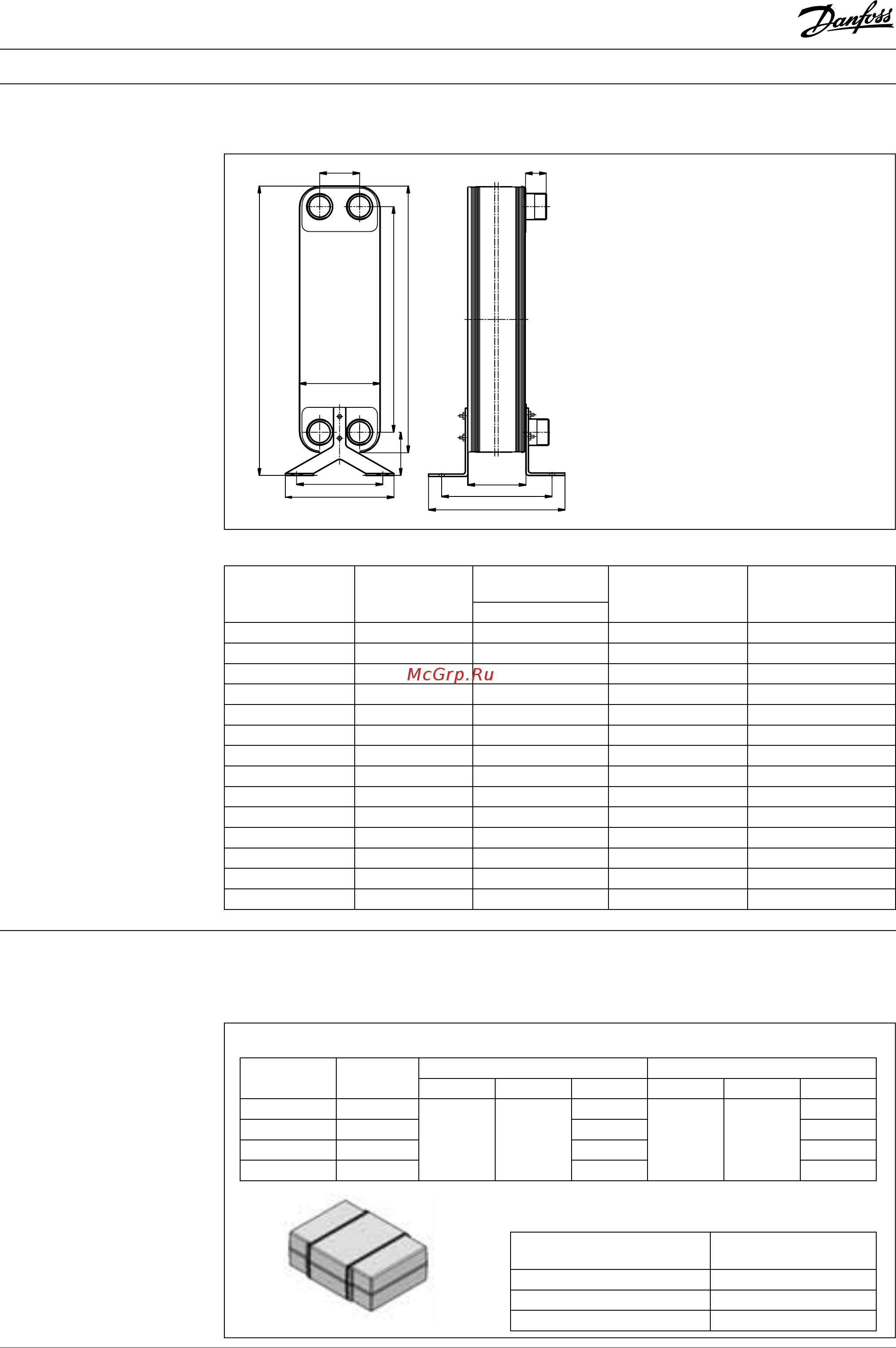

Габаритные и монтажные
размеры, кодовые
номера для заказа
теплообменников ХВ 59М
S
1
— вход теплоносителя греющего контура,
S
2
— вход теплоносителя нагреваемого контура,
S
3
— выход теплоносителя греющего контура,
S
4
— выход теплоносителя нагреваемого контура
Паяный теплообменник ХВ 59М
Кодовый номер
Кол-во пластин,
шт.
Габаритные
размеры, мм
Площадь
теплообмена, м²
Масса
нетто,
кг
A
004B1920 30 63,5 2,45 13,4
004B1921 40 81 3,32 16,3
004B1922 50 98,5 4,19 19,2
004B1923 60 116 5,07 22,1
004B1932 70 133,5 5,94 25
004B1934 80 151 6,82 27,9
004B1936 90 168,5 7,96 30,8
004B1937 100 186 8,56 33,7
004B1938 110 203,5 9,44 36,6
004B1939 120 221 10,31 39,5
004B1940 140 256 12,06 45,3
004B1941 160 291 13,81 51,1
004B1942 180 326 15,55 56,9
004B1943 200 361 17,30 62,7
52
250
92
A + 124
665
A
A + 180
99
519
613
186
198
Паяный пластинчатый теплообменник XB 59M
Количество
пластин
Кодовый
номер
Внутренний размер, мм Внешние размеры, мм
ширина высота глубина ширина высота глубина
30–50 004В1651
200 650
120
255 710
175
51–100 004В1652 210 265
101–140 004В1653 300 355
141–200 004В1654 460 515
Дополнительные
принадлежности
для теплообменникa
XВ 59M
Теплоизоляция и кодовые номера для заказа теплообменникa XB 59M
Характеристика
теплоизоляции
Теплопроводность λ, Вт/мК 0,027
Максимальная температура, °С 130
Толщина стенок, мм 24 – 40
Тип теплоизоляции: PU (полиуретан)
83
Техническое описание
RC.08.HE4.50 02/2012
