Перевод и адаптация ООО “НПО “СТОИК ЛТД”, www.stoikltd.ru
13

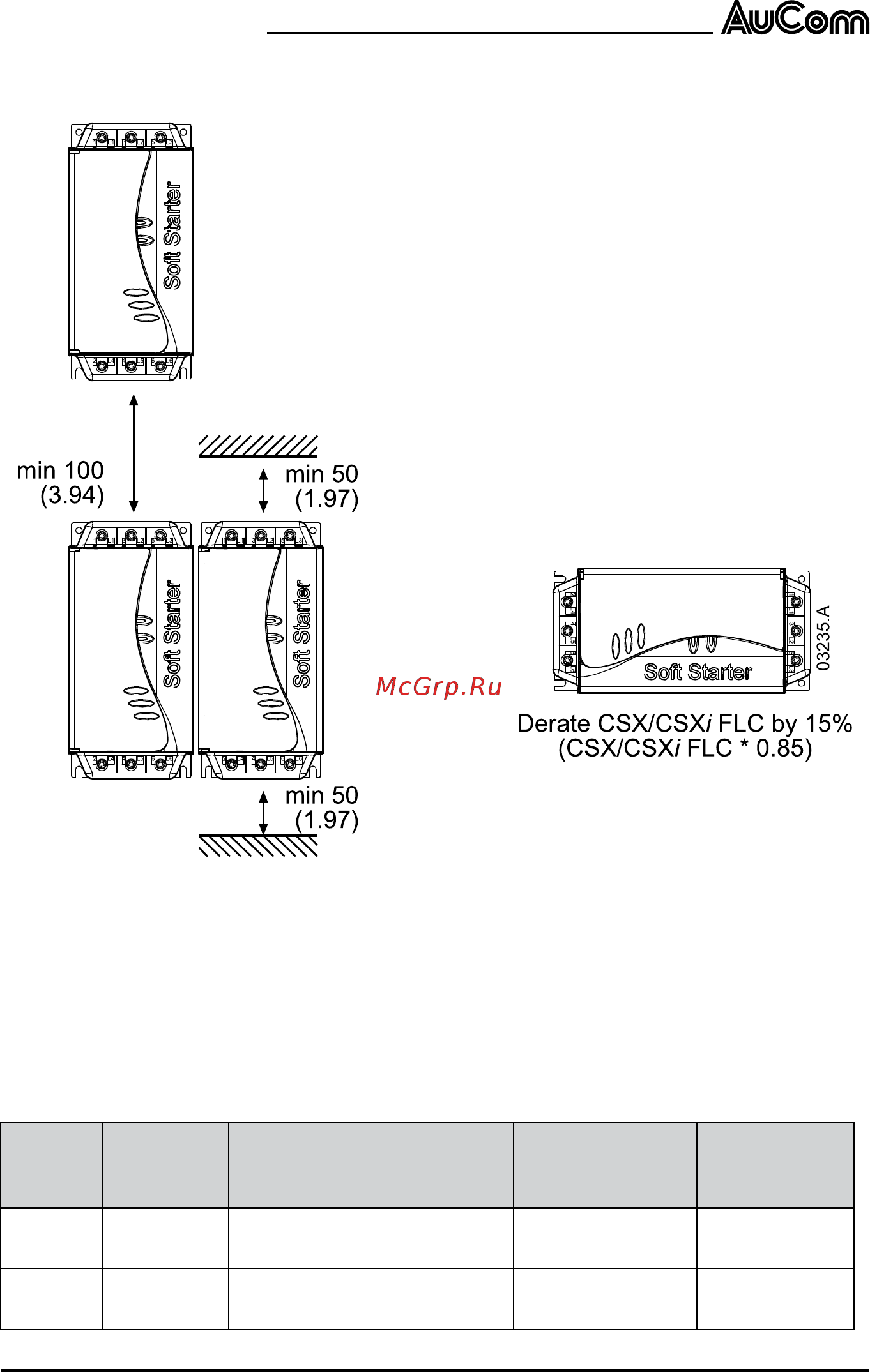

3.3 Монтаж
мм (дюймы)
3.4 Предохранители для защиты
Для защиты УПП рекомендуется использовать плавкие предохранители для
защиты силовых полупроводниковых устройств. В таблице приведены типы и
номиналы некоторых предохранителей для использования совместно с указанными
моделями УПП.
Модель
CSX
CSR I2t
(A2s)
Ferraz Fuze
European/IEC Style
(North American Style)
Bussman Fuze
Square Body
(170M)
Bussman Fuze
British Style
(BS88)
007 1150
6.6URD30xxxA0063
(A070URD30xxx0063)
170M-1314 63 FE
015 8000
6.6URD30xxxA0125
(A070URD30xxx0125)
170M-1317 160 FEE
Глава 3. Спецификация
