Руководство по эксплуатации
Серия CSX(i)
22

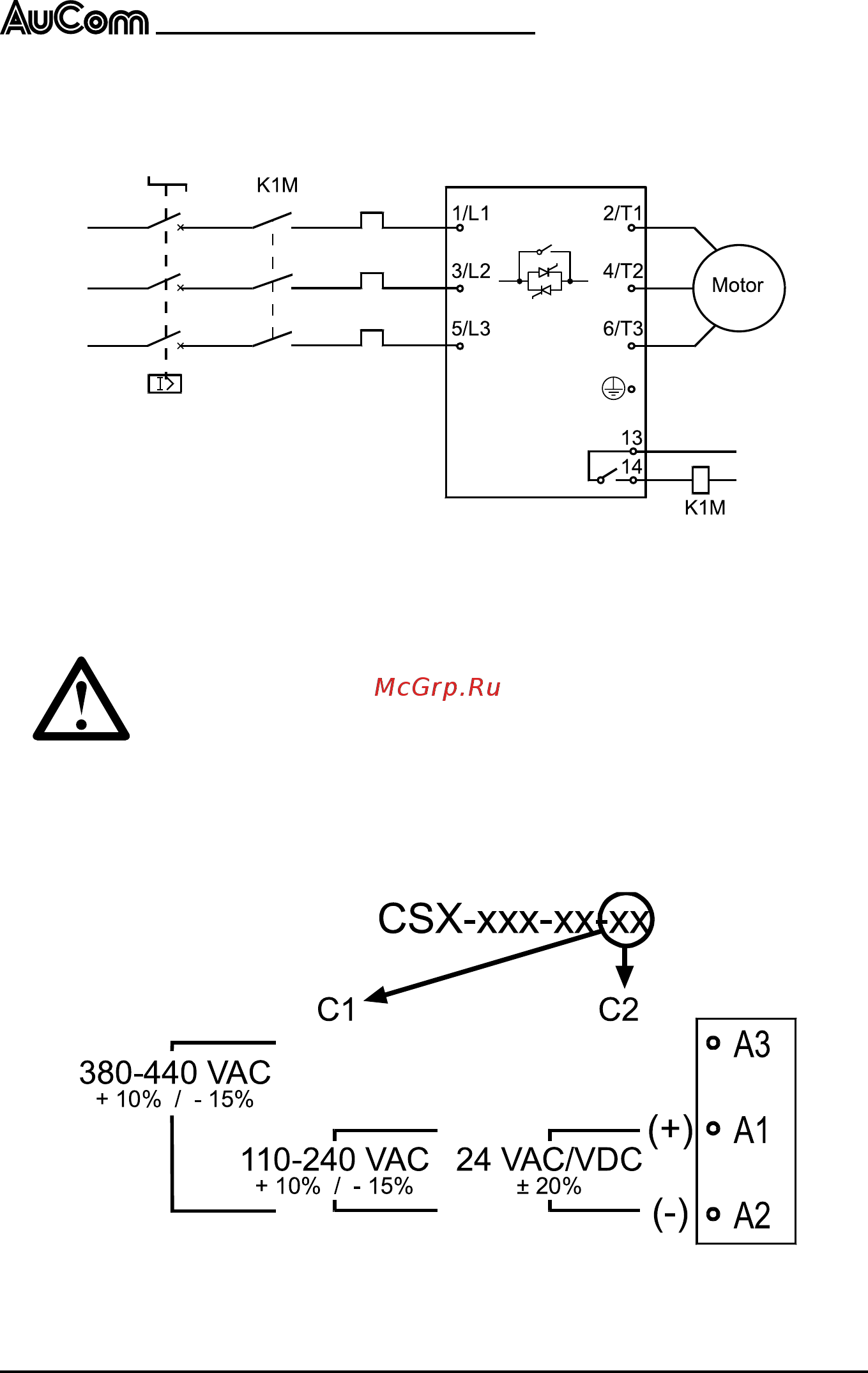

Пример 3: Подключение УПП с автоматическим выключателем, линейным
контактором и отдельным тепловым реле.
4.3 Напряжение питания цепей управления
ВНИМАНИЕ!
Всегда подавайте напряжение питания цепей
управления, прежде чем подать силовое питание!
Модели CSX имеют два типа напряжения питания цепей управления.
CSX-xxx-xx-C1 110-240 VAC (+ 10% / - 15%) или 380-440 VAC (+ 10% / - 15%)
CSX-xxx-xx-C2 24 VAC/VDC (± 20%)
