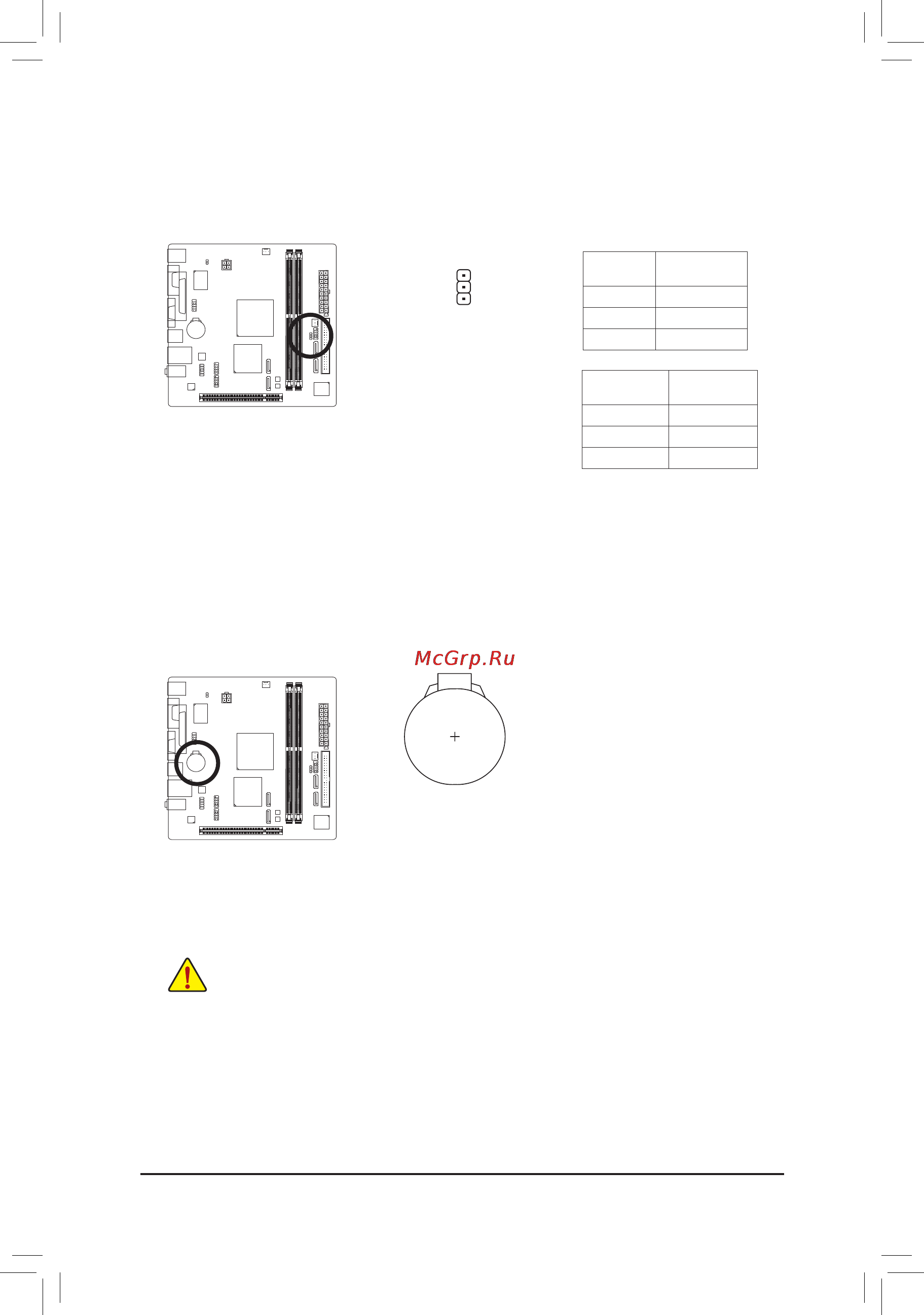

- 13 - Инсталляция аппаратного обеспечения
9) BAT(Батарея)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, значения CMOS не точны или не
могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS.
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную паузу
(еще один способ очистки содержимого CMOS - накоротко замкнуть
положительный и отрицательный контакты гнезда батареи с помощью
отвертки в течение 5 с).
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и •
отсоединяйте силовой кабель питания.
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от
•
оригинальных могут привести к разрушению корпуса элемента (микровзрыву).
Если не удается достоверно определить тип батареи или ее самостоятельная замена
•
вызывает определенные трудности, выясните у продавца или дилера адрес сервис-
центра, способного выполнить эту операцию.
Выполняя процедуру установки батареи, соблюдайте полярность: после установки
•
положительный (+) полюс батареи должен быть обращен к пользователю.
Использованные батареи должны быть утилизированы в соответствии с
•
рекомендациями местных регулирующих органов.
8) PWR_LED(Разъеминдикаторапитания)
Разъем предназначен для подключения индикатора питания (информирует о статусе системы).
После включения системы светодиодный индикатор начнет светиться. Когда система находится в
режиме S1 индикатор мигает. Светодиодный индикатор отключается в те моменты, когда система
переходит в режимы S3/S4 или полностью выключена (режим S5).
1
Статус
системы
LED
S0
Активен
S1
Мигает
S3/S4/S5
Отключен
Нумерация
контактов
Пояснения
1
MPD+
2
MPD+
3
MPD-
Содержание
