Gigabyte GA-D510UD (rev. 1.0) [15/18] F_audio разъемфронтальнойаудиопанели

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 20 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 10

11 инсталляция аппаратного обеспечения 11

4 cpu_fan sys_fan разъемывентиляторов 11

Ide разъемide интерфейса 11

На системной плате установлен 3 контактный разъем cpu_fan для подключения вентилятора системы охлаждения цп и 3 контактный sys_fan для системного вентилятора подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные массы за пределы корпуса пк 11

Разъем ide допускает подключение двух ide устройств например жесткий диск и оптический накопитель перед тем как подключать кабель к устройству обратите внимание на специальный ключ на разъеме кабеля который поможет правильно сориентировать его по отношению к устройству в тех случаях когда к системе планируется подключить два ide устройства необходимо определить какое из них будет ведущим master а какое ведомым slave для получения информации о конфигурировании ide устройства обратитесь к инструкции из комплекта поставки накопителя 11

Gsata2_0 1 разъеминтерфейсаsata3гбит с контроллерgigabytesata2 12

Sata2_0 1 разъеминтерфейсаsata3гбит с контроллерчипсетаnm10 12

Для организации raid массива уровня 0 или 1 потребуется два накопителя если в системе установлены более двух дисков общее их количество должно быть четным 12

Инсталляция аппаратного обеспечения 12 12

Разъем sata соответствует спецификации sata ii и совместим с базовым стандартом sata пиковая пропускная способность 1 5 гбит с и 1 5 гбит с соответственно каждый sata разъем на плате обеспечивает подключение одного sata устройства 12

Разъем sata соответствует спецификации sata ii и совместим с базовым стандартом sata пиковая пропускная способность 1 5 гбит с и 1 5 гбит с соответственно каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер gigabyte sata2 предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 1 и jbod дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование жестких sata дисков 12

Bat батарея 13

Pwr_led разъеминдикаторапитания 13

F_panel разъемфронтальнойпанели 14

15 инсталляция аппаратного обеспечения 15

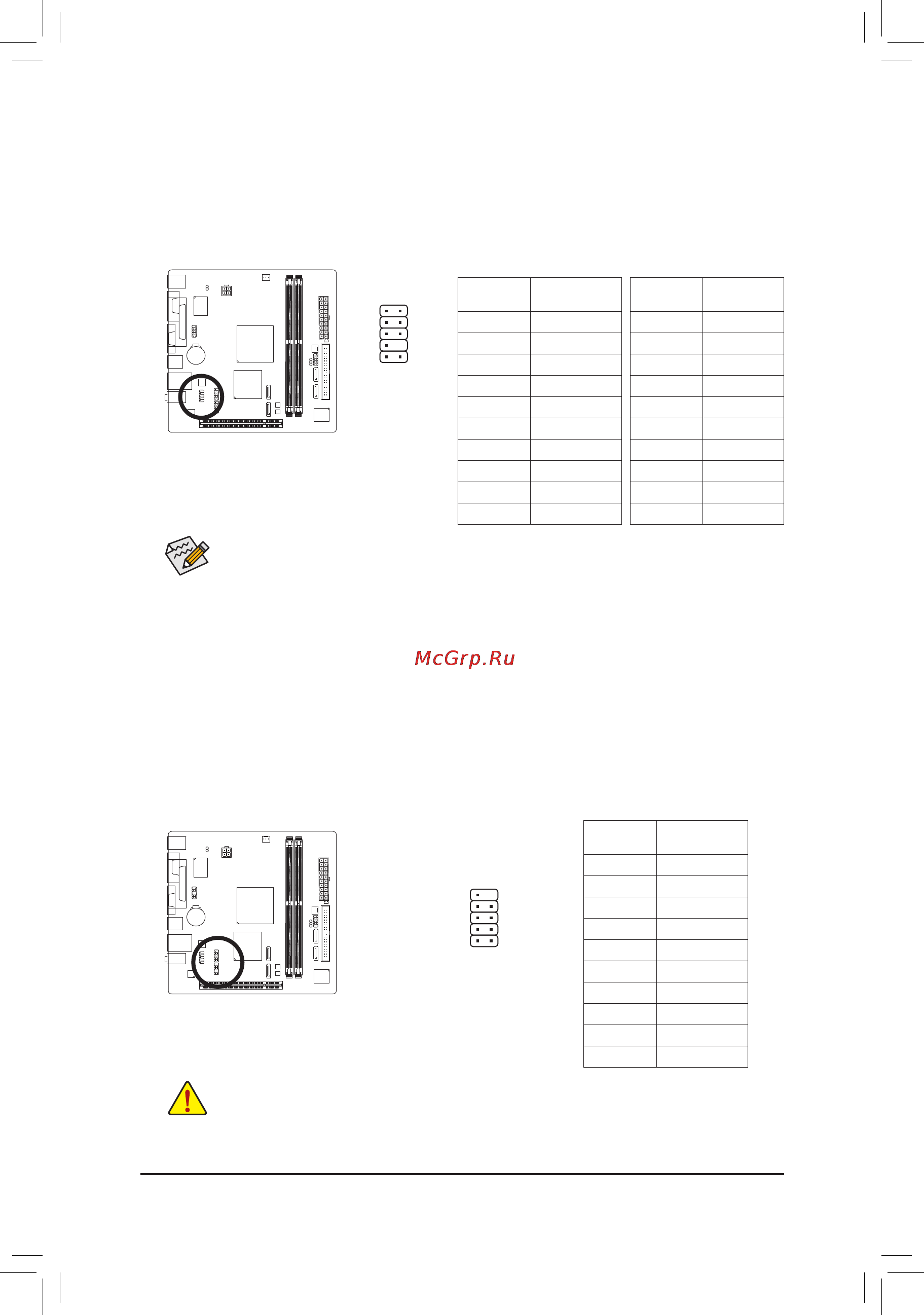

F_audio разъемфронтальнойаудиопанели 15

F_usb1 f_usb2 разъемыusb интерфейса 15

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd and ac 97 и предназначена для подключения аудиосистемы пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 15

Не подключайте в usb разъемы на системной плате 10 контактные разъемы портов ieee 1394 на выносных планках чтобы исключить риск повреждения оборудования перед тем как инсталлировать выносную планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 15

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса hd audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с ac 97 аудиоподсистемой обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы разъемы аудиоподсистемы представлены как на передней так и на задней панели системного блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio некоторые шасси оснащены фронтальной панелью конфигурация которой отличается от стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 15

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 15

Ci разъемдатчикавскрытиякорпуса 16

Comb разъемпоследовательногопорта 16

Инсталляция аппаратного обеспечения 16 16

Подключите датчик вскрытия корпуса к контактам ci разъема на системной плате данная функция работает на пк корпус которых оснащен соответствующим датчиком 16

Разъем com на системной плате предназначен для подключения последовательного com порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 16
