- 7 - Инсталляция аппаратного обеспечения

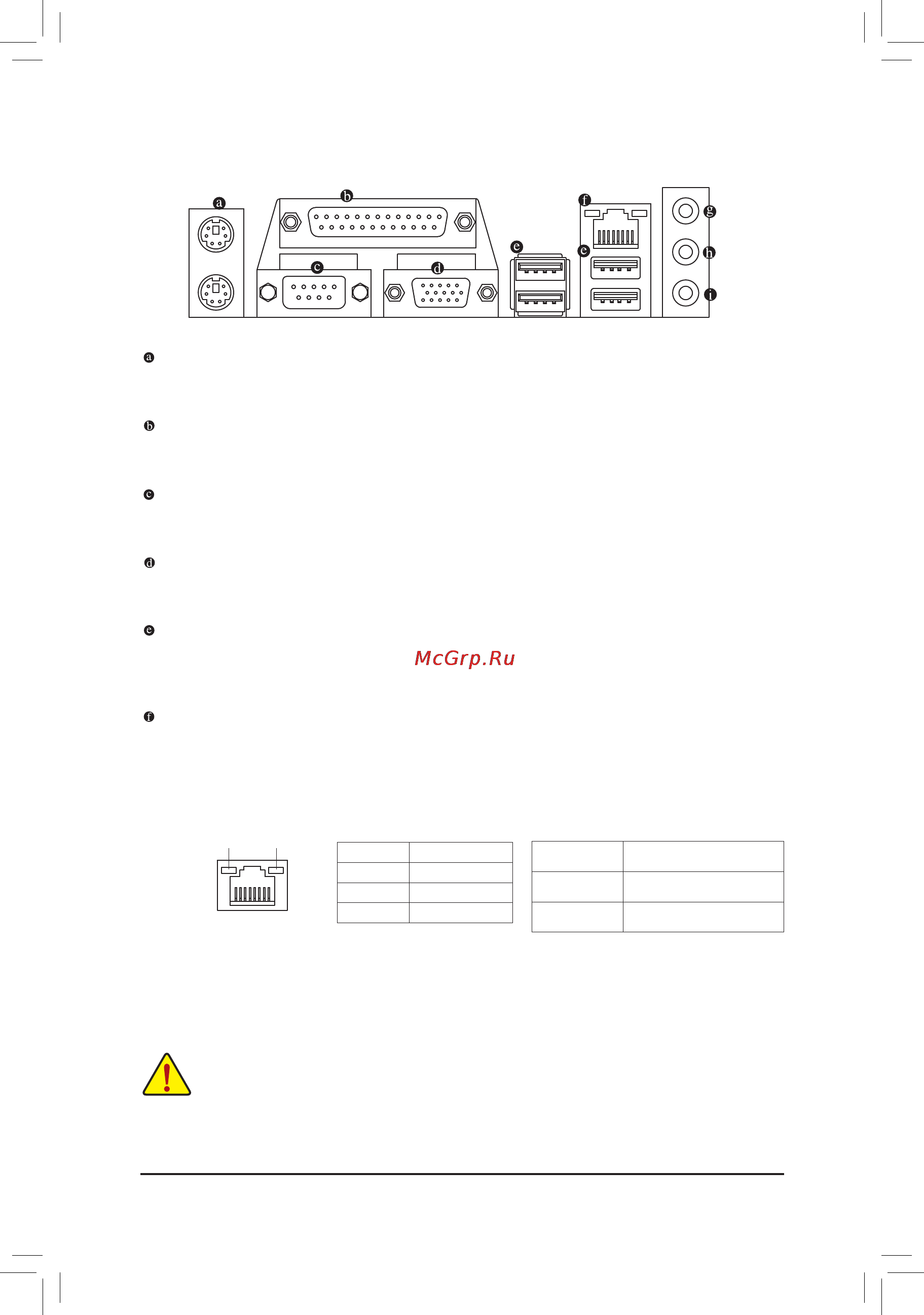

1-4 Интерфейсныеразъемыназаднейпанели
PS/2портыклавиатурыимыши
Верхний (зеленый) порт предназначен для подключения PS/2-мыши, а нижний (фиолетовый) -
для PS/2-клавиатуры.
ПараллельныйLPT-порт
Этот порт (также называемый принтерным) предназначен для подключения периферийных
устройств с LPT-интерфейсом, таких как принтер, сканер и др.
ПоследовательныйCOM-порт
Этот порт предназначен для подключения периферийных устройств с COM-интерфейсом, таких
как мышь, модем, джойстик и др.
D-Sub Port
Порт D-Sub (15-контактный D-Sub разъем) предназначен для подключения встроенной
видеоподсистемы к монитору, который поддерживает соединение D-Sub.
ПортUSB2.0/1.1
USB порт поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
СетеваярозеткаRJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Индикатор активности LAN-порта:Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор
LAN-соединения/
Скорость
Порт LAN-интерфейса
Прежде чем удалять кабель из сетевой розетки RJ-45, размещенной на задней панели •
системной платы, разорвите соединение с активным сетевым устройством, отключив от
него LAN-кабель, а уже затем отключите кабель от разъема на системной плате.
Во избежание механических и электрических повреждений удалять кабель следует
•
аккуратно в направлении перпендикулярном задней стенке корпуса ПК (не раскачивая и
не изгибая).
Состояние Пояснения*
Оранжевый 1 Гбит/с
Зеленый 100 Мбит/с
Выключен 10 Мбит/с
Активность
индикатора
Пояснения
Мигает Осуществляется прием и
передача данных
Выключен Прием и передача данных
отсутствуют
* Скорость соединения или
пропускная способность
