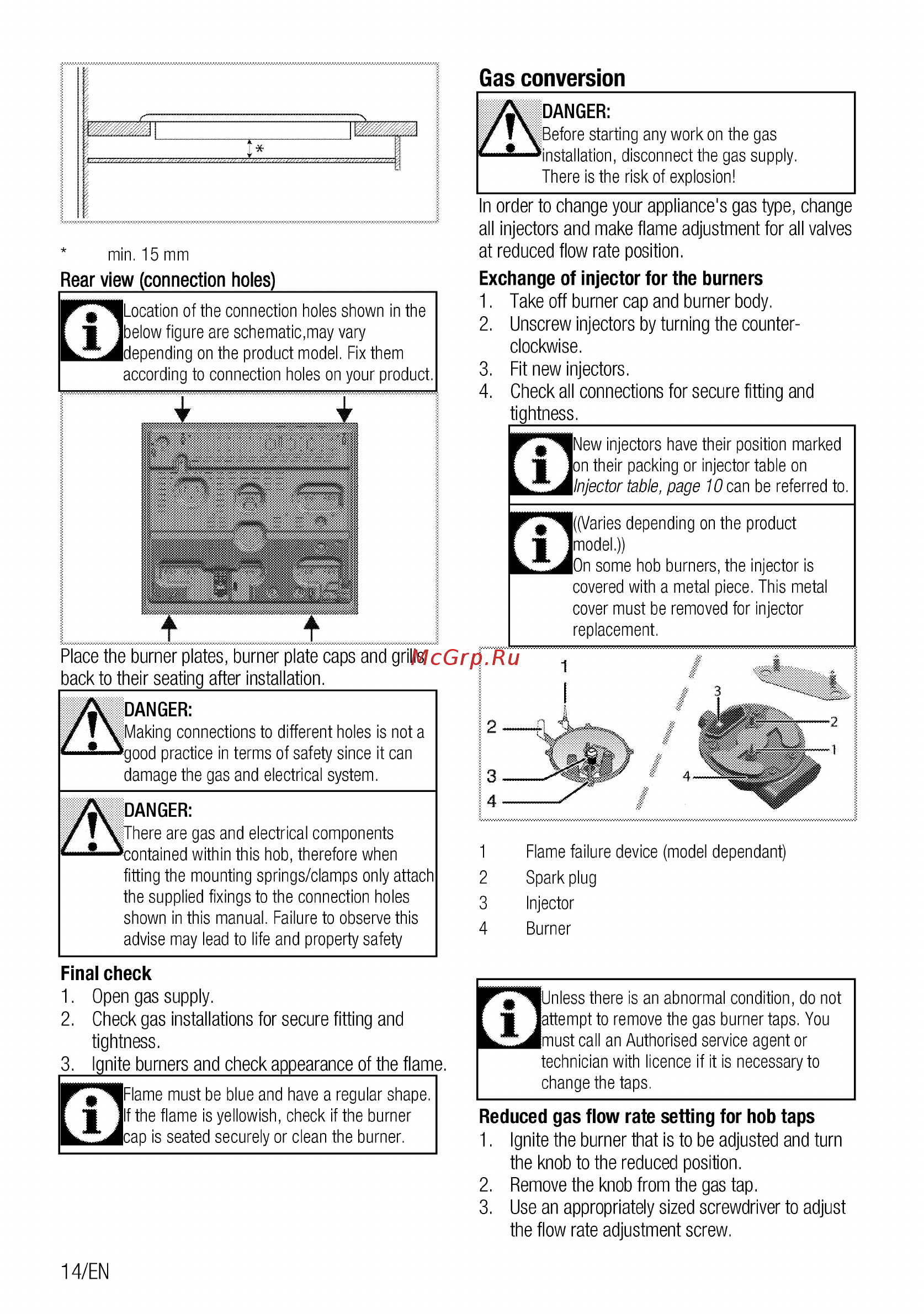

Gas conversion DANGER Before starting any work on the gas installation disconnect the gas supply There is the risk of explosion min 15 mm Rear view connection holes _ _ _ _ _ _ _ _ _ _ _ _ _ P J Location of the connection holes shown in the 1 Jbelow figure are schematic may vary Z depending on the product model Fix them according to connection holes on your product In order to change your appliance s gas type change all injectors and make flame adjustment for all valves at reduced flow rate position Exchange of injector for the burners 1 Take off burner cap and burner body 2 Unscrew injectors by turning the counter clockwise 3 Fit new injectors 4 Check all connections for secure fitting and tightnessJ_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ New injectors have their position marked on their packing or injector table on Injector table page 10 can be referred to Varies depending on the product model On some hob burners the injector is covered with a metal piece This metal cover must be removed for injector replacement Place the burner plates burner plate caps and grills back to their seating after installation DANGER Making connections to different holes is not a good practice in terms of safety since it can damage the gas and electrical system A DANGER I There are gas and electrical components contained within this hob therefore when fitting the mounting springs clamps only attach the supplied fixings to the connection holes shown in this manual Failure to observe this advise may lead to life and property safety Final check 1 Open gas supply 2 Check gas installations for secure fitting and tightness 3 Ignite burners and check appearance of the flame JPJ FIame must be blue and have a regular shape 1 jlf the flame is yellowish check if the burner s seated securely or clean the burner 14 EN 1 Flame failure device model dependant 2 Sparkplug 3 Injector 4 Burner FJ Unless there is an abnormal condition do not Jattempt to remove the gas burner taps You Imust call an Authorised service agent or technician with licence if it is necessary to change the taps IW Reduced gas flow rate setting for hob taps 1 Ignite the burner that is to be adjusted and turn the knob to the reduced position 2 Remove the knob from the gas tap 3 Use an appropriately sized screwdriver to adjust the flow rate adjustment screw
