4 FIM5-00AM-RU0-GWUMTS V2.0 / 09.02.2017
Руководство по установке Q gateway 4 UMTS Руководство по установке Q gateway 4 UMTS
Монтаж
Q gateway 4 UMTS предназначено для настенного монтажа. Корпус можно закрепить винтами непосредственно на стене. Корпус при
этом должен быть открыт на левой стороне. С помощью дополнительных накладок корпус также можно монтировать в закрытом
состоянии. Необходимо соблюдать следующее:
• Защите устройство от воздействия тепла и прямого солнечного света.
• Запрещается размещать устройство в средах с горючими газами, парами, обычной или электропроводной пылью.
• Не подвергайте устройство воздействию вибрации и ударных нагрузок.
• Установите в сквозные отверстия в корпусе прилагаемые кабельные сальники и закрепите их контргайкой (см.
1
на чертеже
«Соединения»)

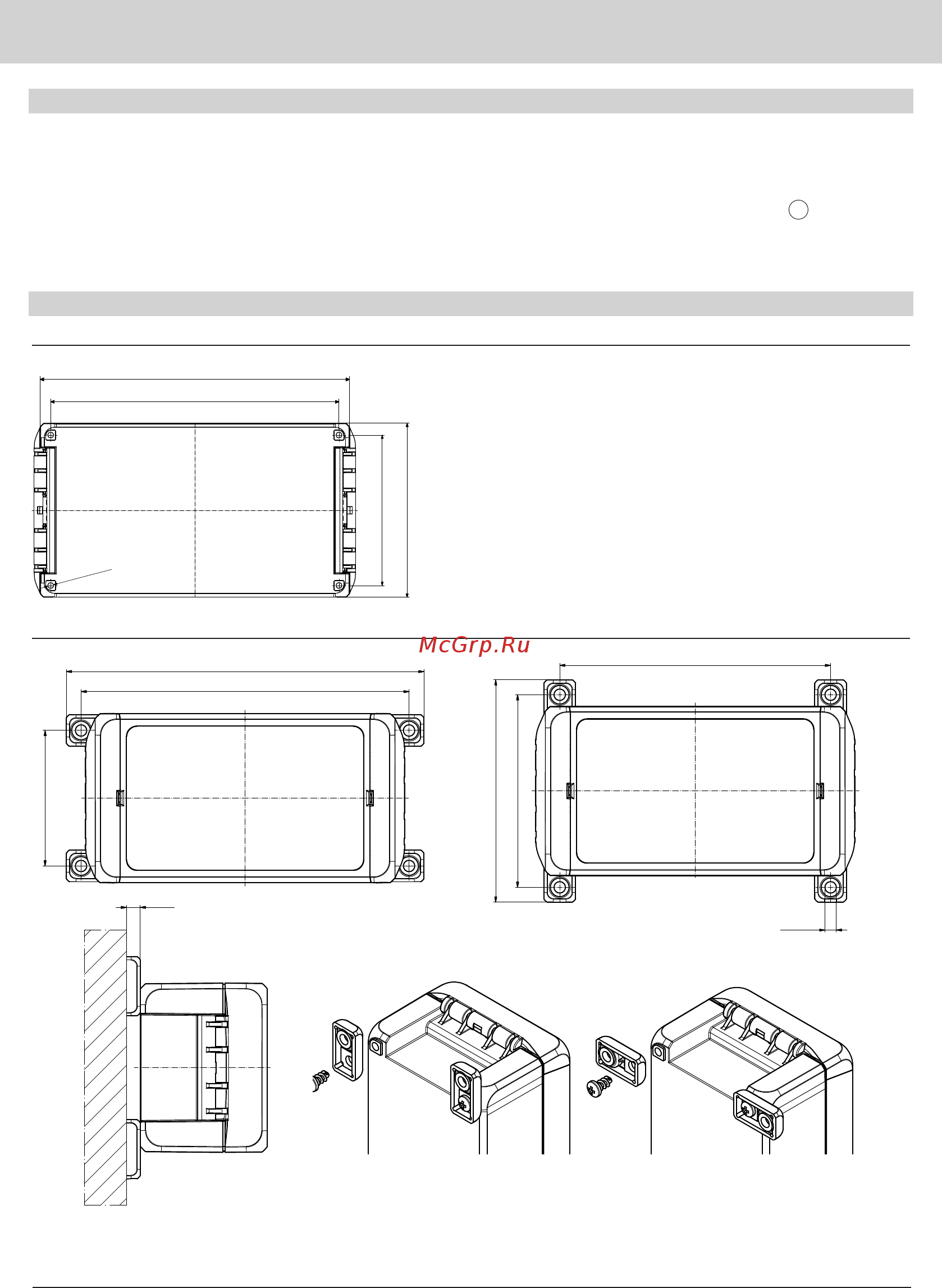

Размеры резьбовых соединений
235
249
109
6,5
208
136
150
5,4
222
207
108
125
Ø4,25
235
249
109
6,5
208
136
150
5,4
222
207
108
125
Ø4,25
235
249
109
6,5
208
136
150
5,4
222
207
108
125
Ø4,25
Размеры резьбовых соединения для настенного монтажа с дополнительными накладками
235
249
109
6,5
208
136
150
5,4
222
207
108
125
Ø4,25
Размеры резьбовых соединения для прямого настенного монтажа
