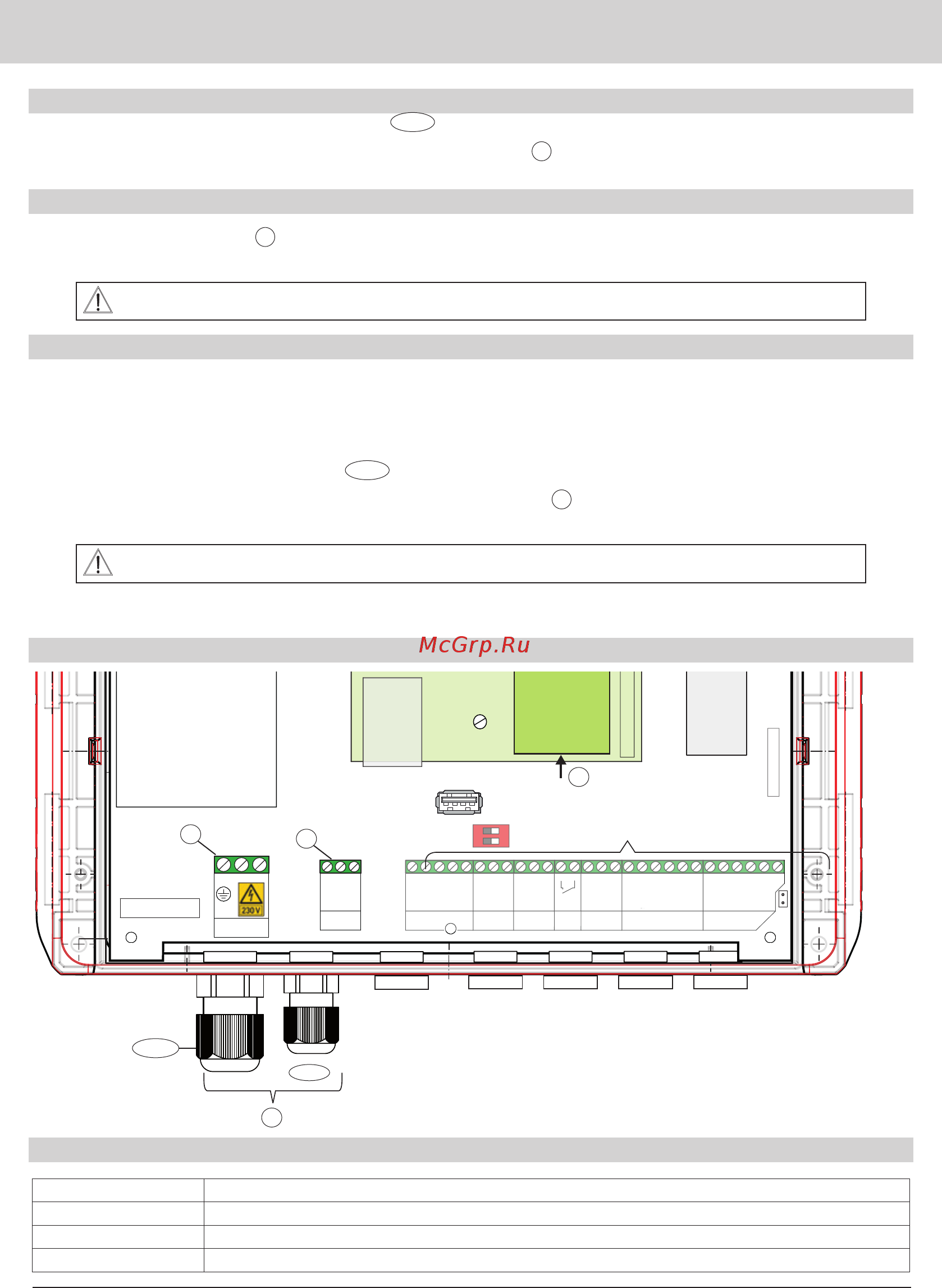

V2.0 / 09.02.2017 FIM5-00AM-RU0-GWUMTS 5
Руководство по установке Q gateway 4 UMTS Руководство по установке Q gateway 4 UMTS
Стандартные входы/выходы
Обозначение Значение
Питание 110..240 В~ Подключение к сети 110–240 В~
COM3 M-Bus Интерфейс M-Bus
USB Хост-интерфейс USB для подсоединения USB-устройств (накопитель, WiFi)
разъемы
Подсоединение внешней линии M-Bus
• Проведите кабель M-Bus через кабельный сальник
1.2
.
• Закрепите кабельный сальник с помощью колпачковой гайки.
• Подсоедините жилы кабеля M-Bus к клеммному блоку COM3 M-Bus (см.
3
на чертеже «Соединения»).
• Затяните болты клеммы с моментом затяжки 0,5 ... 0,6 Нм.
Установка SIM-карты
• Отключите Q gateway 4 UMTS от источника электропитания.
• Снимите держатель SIM-карты
4
.
• Вставьте SIM-карту в держатель. Проследите за тем, чтобы контакты SIM-карты не были закрыты держателем.
• Вставьте держатель с SIM-картой в плату.
Перед установкой SIM-карты настройте Q gateway 4 UMTS с использованием соответствующего
PIN-кода!
Питание
При подключении электропитания к Q gateway 4 UMTS обратите внимание на следующее:
• Устройство не оснащено разделительным устройством. Кроме того, дополнительно должно использоваться легкое разделитель-
ное устройство.
• Подключать проводку устройства разрешается только при отключенном электропитании.
• Для подсоединения используйте только провода с достаточным поперечным сечением (тип кабеля NYM-J 3 x 1,5 мм2).
• Не вставляйте гибкие проводники с запаянными концами.
• Соблюдайте указанные технические характеристики (U=110...240 В)
• Проведите кабель через кабельный сальник
1.1
.
• Закрепите кабельный сальник с помощью колпачковой гайки.
• Подсоедините жилы кабеля к клеммному блоку «Питание 110..240 В~» (см.
2
на чертеже «Соединения»„).
• Затяните болты клеммы с моментом затяжки 0,5 ... 0,6 Нм.
Включайте электропитание только при полностью закрытой крышке!
1
4
ø4,0
COM3
M-Bus
Power
110 .. 240 Vac
( + )
PE L N
( - )
Shield
-
+
CPU Board
B600
X1
X2
GPRS / EDGE
UMTS / HSPA
LTE
X4
X5
LAN
X3
1x Expansion
Socket
K-01
K-03
K-02
K-04
K-05
06
3x Pulse Input
(Reed contacts)
GND
GND
S0.1
S0.2
GND
S0.3
COM1
RS232
GND
TxD
RxD
CTS
RTS
Dig.In
GND
Input 2
Input 1
1Wire
GND
PWR
BUS
COM2
RS485
GND
( - )
( + )
Dig.Out
S1
On
1 2
USB
PSU Fuse
LED Membrane socket
JP12
S4
DBG
AC-DC Power Supply
Pwr
2
3
4
Не используется
1
1.2
1.1
