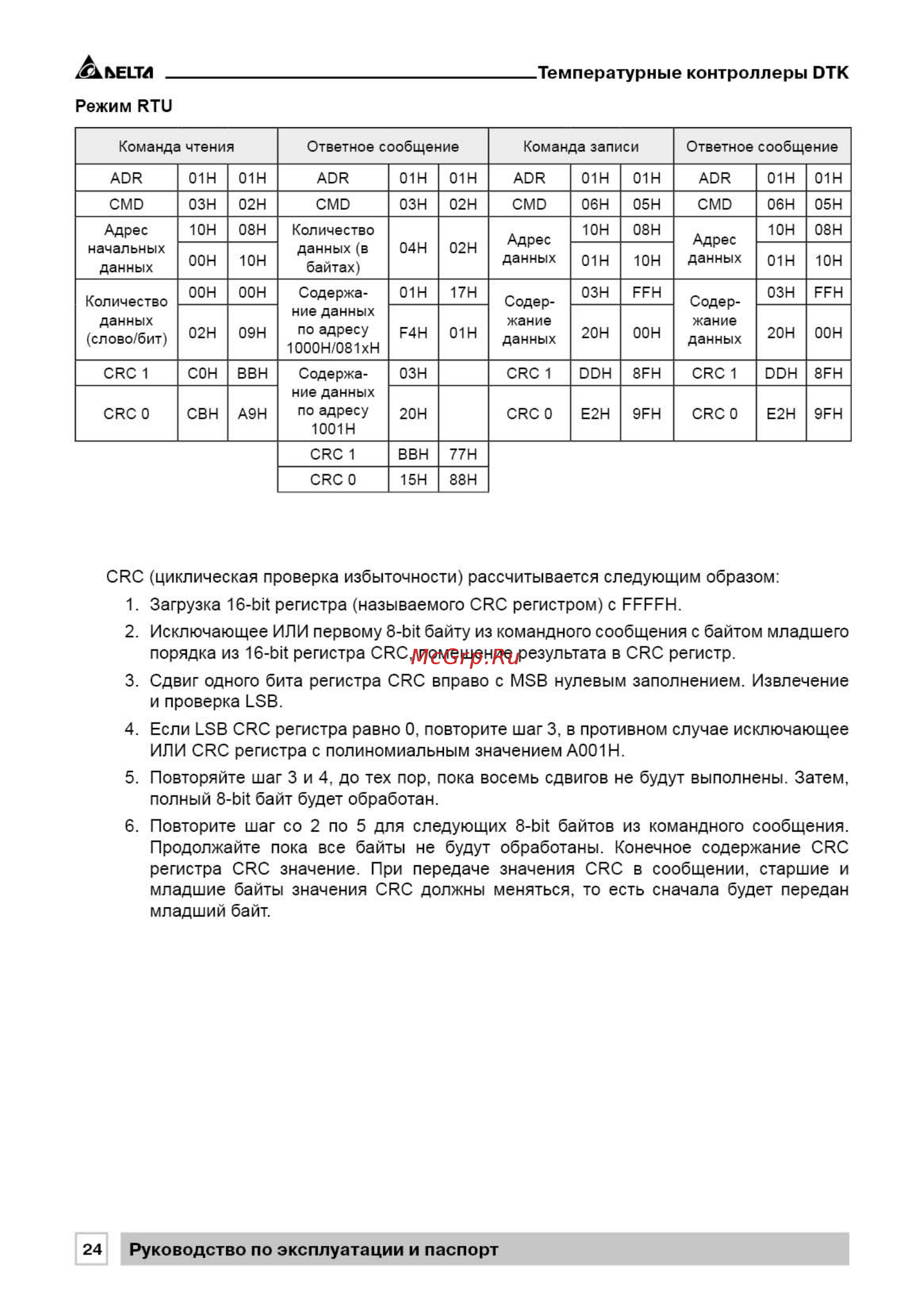

ELTЛ ________________________________________ Температурные контроллеры DTK Режим RTU Команда чтения Ответное сообщение Команда записи Ответное сообщение 01 н озн юн 01Н ADR 01Н 01Н ADR 01Н 01Н ADR 01Н 01Н 02Н CMD ОЗН 02Н CMD 06Н 05Н CMD 06Н 05Н 08Н ЮН 08Н ЮН 08Н ООН ЮН Количество данных в байтах 01Н ЮН 01Н ЮН ООН ООН ОЗН FFH 02Н ООН 20Н ООН CRC 1 сон ввн CRC 0 свн А9Н ADR CMD Адрес начальных данных Количество данных слово бит 04 Н 02Н Содержание данных по адресу Ю00Н 081хН 01Н 17Н F4H 01Н Содержание данных по адресу Ю01Н CRC 1 ВВН 77Н CRC 0 15Н 88Н Адрес данных Адрес данных Содержание данных ОЗН FFH 20Н ООН Содержание данных ОЗН CRC 1 DDH 8FH CRC 1 DDH 8FH 20Н CRC 0 Е2Н 9FH CRC 0 Е2Н 9FH CRC циклическая проверка избыточности рассчитывается следующим образом 1 Загрузка 16 bit регистра называемого CRC регистром с FFFFH 2 Исключающее ИЛИ первому 8 bit байту из командного сообщения с байтом младшего порядка из 16 bit регистра CRC помещение результата в CRC регистр 3 Сдвиг одного бита регистра CRC вправо с MSB нулевым заполнением Извлечение и проверка LSB 4 Если LSB CRC регистра равно 0 повторите шаг 3 в противном случае исключающее ИЛИ CRC регистра с полиномиальным значением А001Н 5 Повторяйте шаг 3 и 4 до тех пор пока восемь сдвигов не будут выполнены Затем полный 8 bit байт будет обработан 6 Повторите шаг со 2 по 5 для следующих 8 bit байтов из командного сообщения Продолжайте пока все байты не будут обработаны Конечное содержание CRC регистра CRC значение При передаче значения CRC в сообщении старшие и младшие байты значения CRC должны меняться то есть сначала будет передан младший байт 24 Руководство по эксплуатации и паспорт
