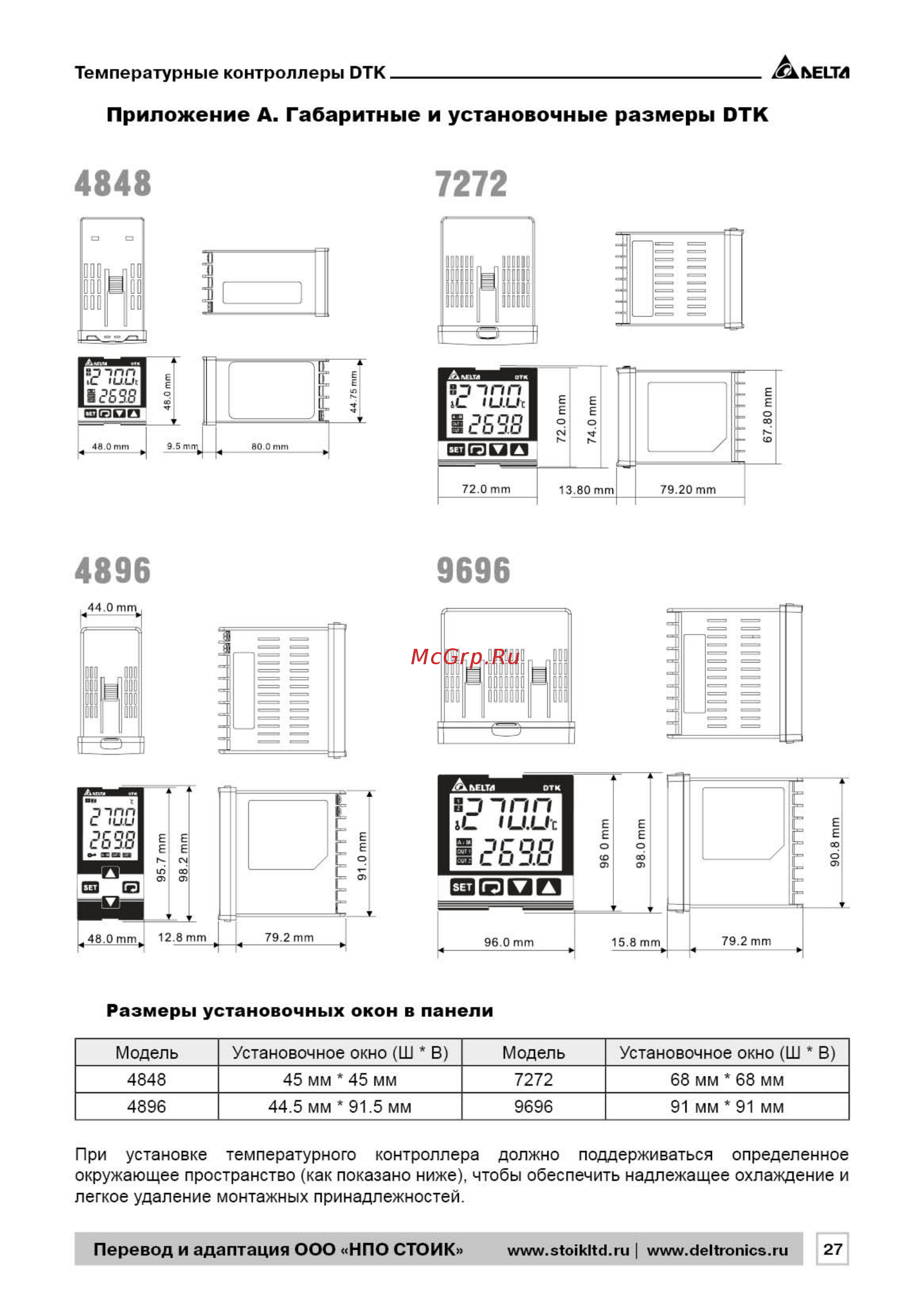

Температурные контроллеры ВТК____________________________________________ k ELTЛ Приложение А Габаритные и установочные размеры ОТК 4896 9696 15 8 шт Размеры установочных окон в панели Модель Установочное окно Ш В Установочное окно Ш В Модель 4848 45 мм 45 мм 7272 68 мм 68 мм 4896 44 5 мм 91 5 мм 9696 91 мм 91 мм При установке температурного контроллера должно поддерживаться определенное окружающее пространство как показано ниже чтобы обеспечить надлежащее охлаждение и легкое удаление монтажных принадлежностей Перевод и адаптация ООО НПО СТОИК www stoikltd ru www deltronics ru 27
