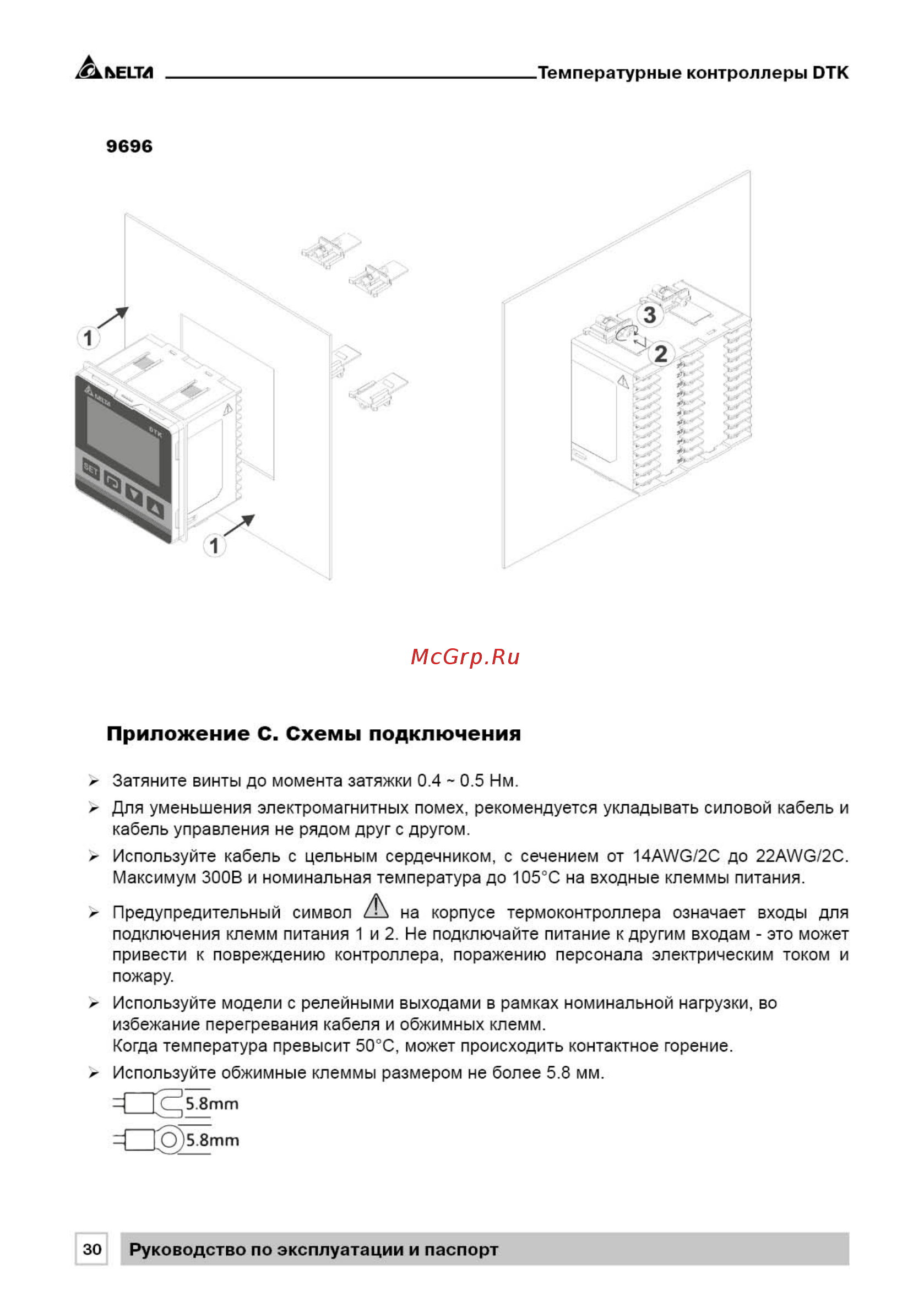

ELTЛ Температурные контроллеры ВТК 9696 Приложение С Схемы подключения Затяните винты до момента затяжки 0 4 0 5 Нм Для уменьшения электромагнитных помех рекомендуется укладывать силовой кабель и кабель управления не рядом друг с другом Используйте кабель с цельным сердечником с сечением от 14AWG 2C до 22AWG 2C Максимум 300В и номинальная температура до 105 С на входные клеммы питания г Предупредительный символ на корпусе термоконтроллера означает входы для подключения клемм питания 1 и 2 Не подключайте питание к другим входам это может привести к повреждению контроллера поражению персонала электрическим током и пожару Используйте модели с релейными выходами в рамках номинальной нагрузки во избежание перегревания кабеля и обжимных клемм Когда температура превысит 50 С может происходить контактное горение Используйте обжимные клеммы размером не более 5 8 мм 30 Руководство по эксплуатации и паспорт
