Ecotronic С21-U4L [2/4] Схема аппарата и его описание
![Ecotronic С21-U4L [2/4] Схема аппарата и его описание](/views2/1477860/page2/bg2.png)

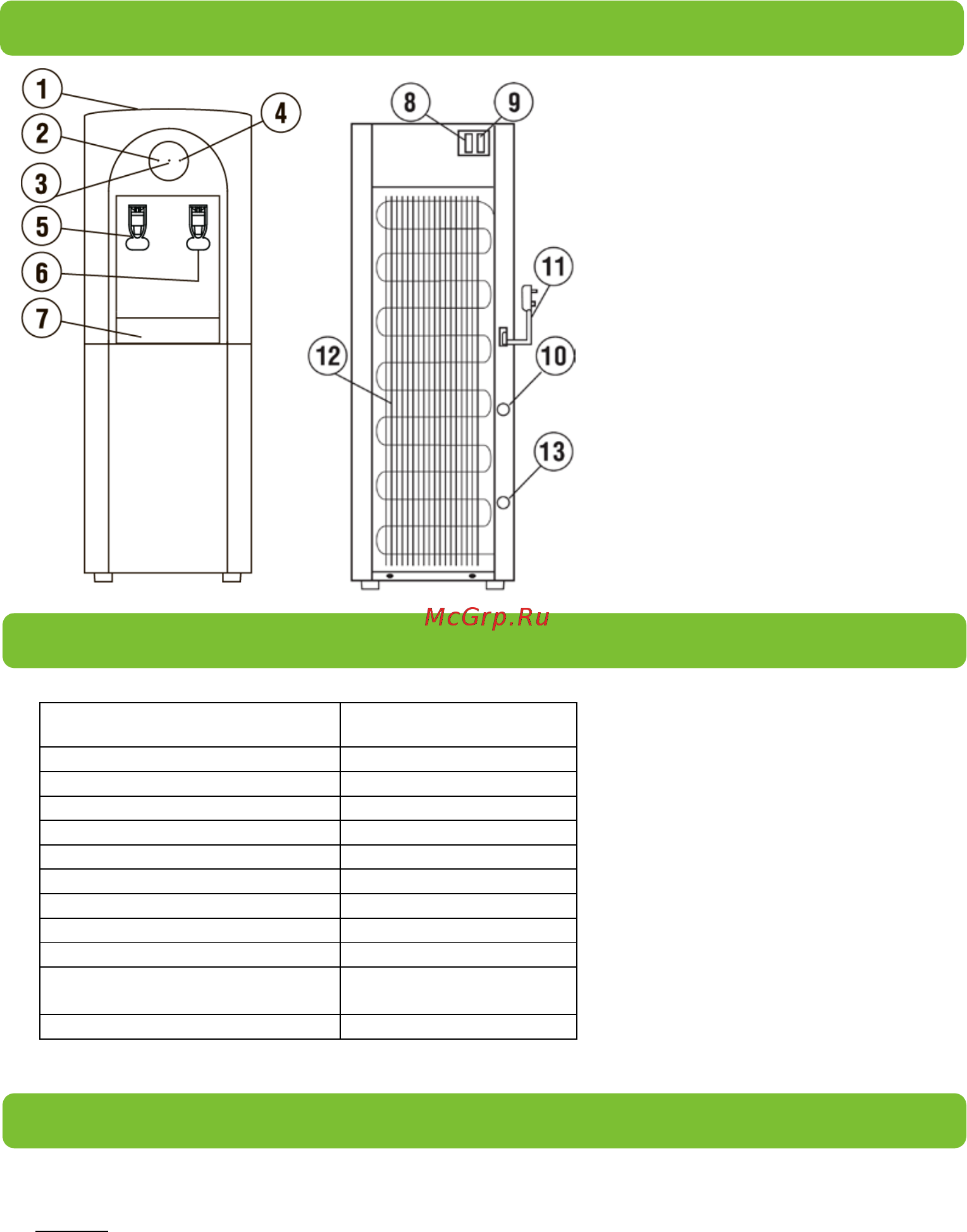

СХЕМА АППАРАТА И ЕГО ОПИСАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРИМЕЧАНИЕ: Указанные
характеристики действительны при
эксплуатации аппарата в помещении
при температуре окружающего воздуха
от 0 до +35
0
С.
ОСНОВНЫЕ ПОЛЬЗОВАТЕЛЬСКИЕ ФУНКЦИИ
ВНИМАНИЕ! Для уменьшения риска возгорания, поражения током и для уверенности
при пользовании устройством прочтите предлагаемое руководство!
ВАЖНО:
- При покупке аппарата проверьте отсутствие повреждений в упаковке.
- Эксплуатация аппарата должна производиться в соответствии с настоящей инструкцией по эксплуатации.
- Техническое обслуживание и ремонт аппарата должен производиться специалистом Сервис- центра.
- Аппарат не предназначен для использования людьми (в т.ч. и детьми) с ограниченными психическими и
физическими возможностями, либо с недостаточным опытом или знаниями, если только они не были
проинструктированы или находятся под присмотром лиц, ответственных за их безопасность. Дети должны
находиться под контролем для недопущения игры с прибором.
2
7
1
Верхняя крышка
2
Индикатор сети
3
Индикатор нагрева
4
Индикатор охлаждения
5
Кран подачи горячей воды
6
Кран подачи холодной воды
7
Лоток водоприема
8
Выключатель охлаждения
9
Выключатель нагрева
10
Штуцер слива горячей воды
11
Сетевой шнур
12
Решетка конденсатора
13
Штуцер подвода воды
Характеристики
ECOTRONIC C21-U4L
Напряжение/Частота
220В/50Гц
Мощность нагрева
500Вт
Мощность охлаждения
112Вт
Нагрев воды, емкость бака
≥90
0
С, 1,2л
Охлаждение воды, емкость бака
≤15
0
С, 3,6л
Окружающая температура
0-35
0
С
Относительная влажность
≤90%
Ступень очистки №1
Осадочный фильтр
Ступень очистки №2
Угольный префильтр
Ступень очистки №3
Мембрана
ультрафильтрационная
Ступень очистки №4
Угольный постфильтр
Содержание
- Аппарат для нагрева и охлаждения питьевой воды 1
- Гарантийные обязательства недействительны в случае когда повреждения вызваны неправильной эксплуатацией и транспортировкой прибора несоблюдением санитарных норм проникновением насекомых мышей внутрь изделия при нарушении правил эксплуатации ремонт производится за счет клиента гарантийный срок эксплуатации аппарата 12 месяцев со дня продажи при соблюдении условий и правил установленных в паспорте на аппарат 1
- Руководство пользователя 1
- Основные пользовательские функции 2
- Схема аппарата и его описание 2
- Технические характеристики технические характеристики 2
- Бак охлаждения осадочный префильтр ультрафильтрационная постфильтр sediment pre carbon мембрана uf post carbon 3
- Возможные неполадки и способы их устранения 3
- Категорически запрещено мыть водой корпус включенного в сеть аппарата 3
- Правила ухода за аппаратом 3
- Правила электробезопасности 3
- Схема системы фильтрации воды 3
- Установка аппарата 3
- Важно пожалуйста слейте воду из аппарата перед заменой фильтров никогда не устанавливайте фильтры если не перекрыта вода инструкция по установке фильтров 4
- Включение аппарата и меры предосторожности 4
- Дальнейшее очищение воды от микрочастиц и органических субстанций в воде делая воду вкусной 4
- Мембрана 4
- Месяцев 6 месяцев 12 месяцев 18 месяцев 4
- Описание ступеней очистки воды 4
- Осадочный фильтр полипропиленовые нити фильтр грубой очистки 4
- Осадочный фильтр угольный префильтр угольный постфильтр ультрафильтрационная 4
- Осторожно вытекающая вода может быть обжигающе горячей 4
- Подготовка пурифайера к работе и его обслуживание 4
- Пост карбоновый фильтр угольный постфильтр 4
- Пре карбоновый фильтр угольный префильтр 4
- Предварительная очистка воды от грязи предварительная очистка воды от грязи песка примеси ржавчины суспензий и т п 4
- Рабочий цикл системы фильтрации 4
- Рекомендация рекомендация сроки замены фильтров исходят из результатов тестирования системы фильтрации при условии использования 10л воды в день также необходимо учитывать качество воды в регионе где будет использоваться аппарат 4
- Рис 4
- Ступень фильтр функция 4
- Убирает окрас воды неприятный запах убирает окрас воды неприятный запах хлорки и органической субстанции 4
- Удаляет бактерии ржавчину примеси в воде удаляет бактерии ржавчину примеси в воде 4
- Ультрафильтрационная мембрана 4
