Schuster DDS 3100 [28/44] Последовательностьсборки п рис 9

Инструкции для монтажника

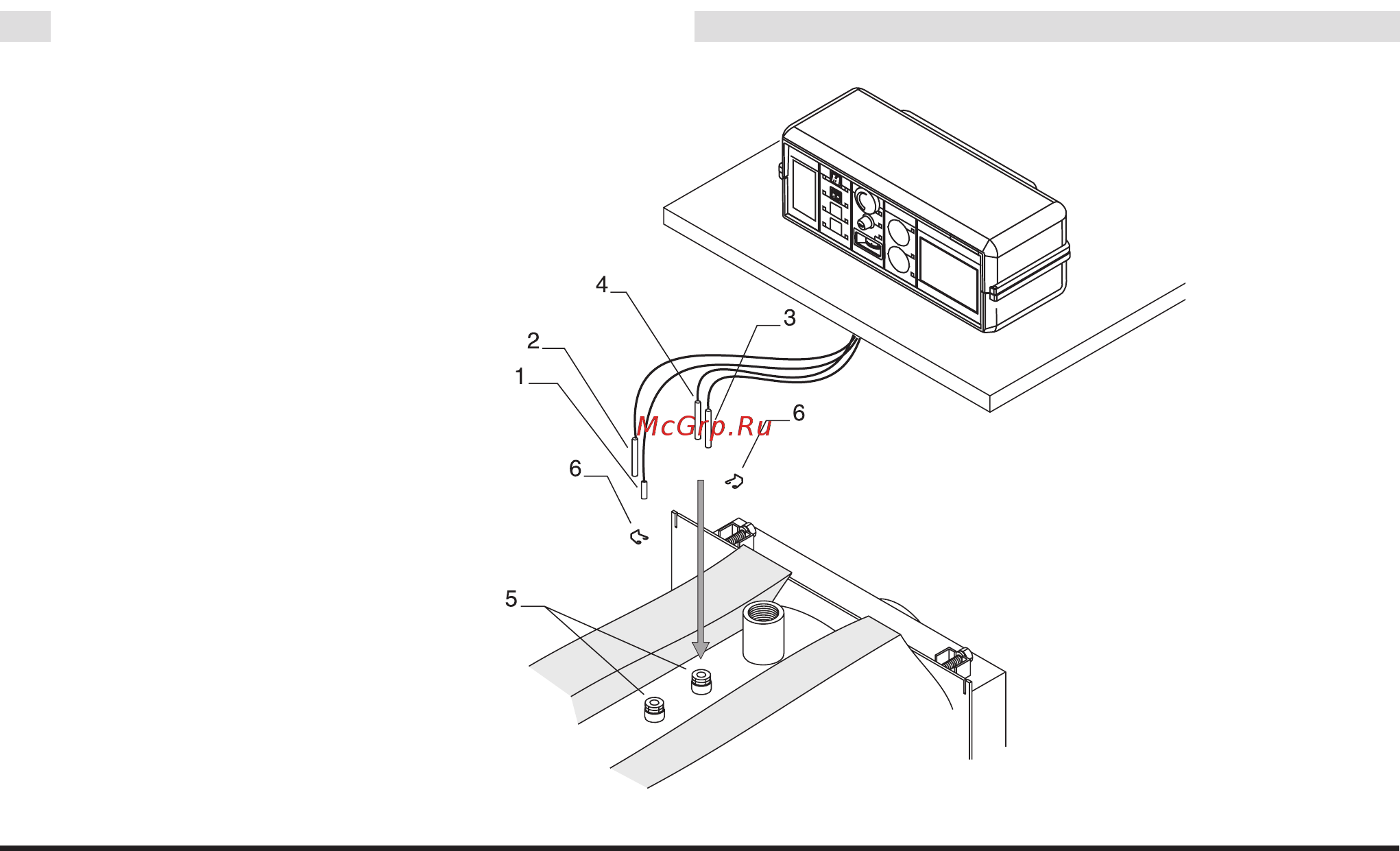

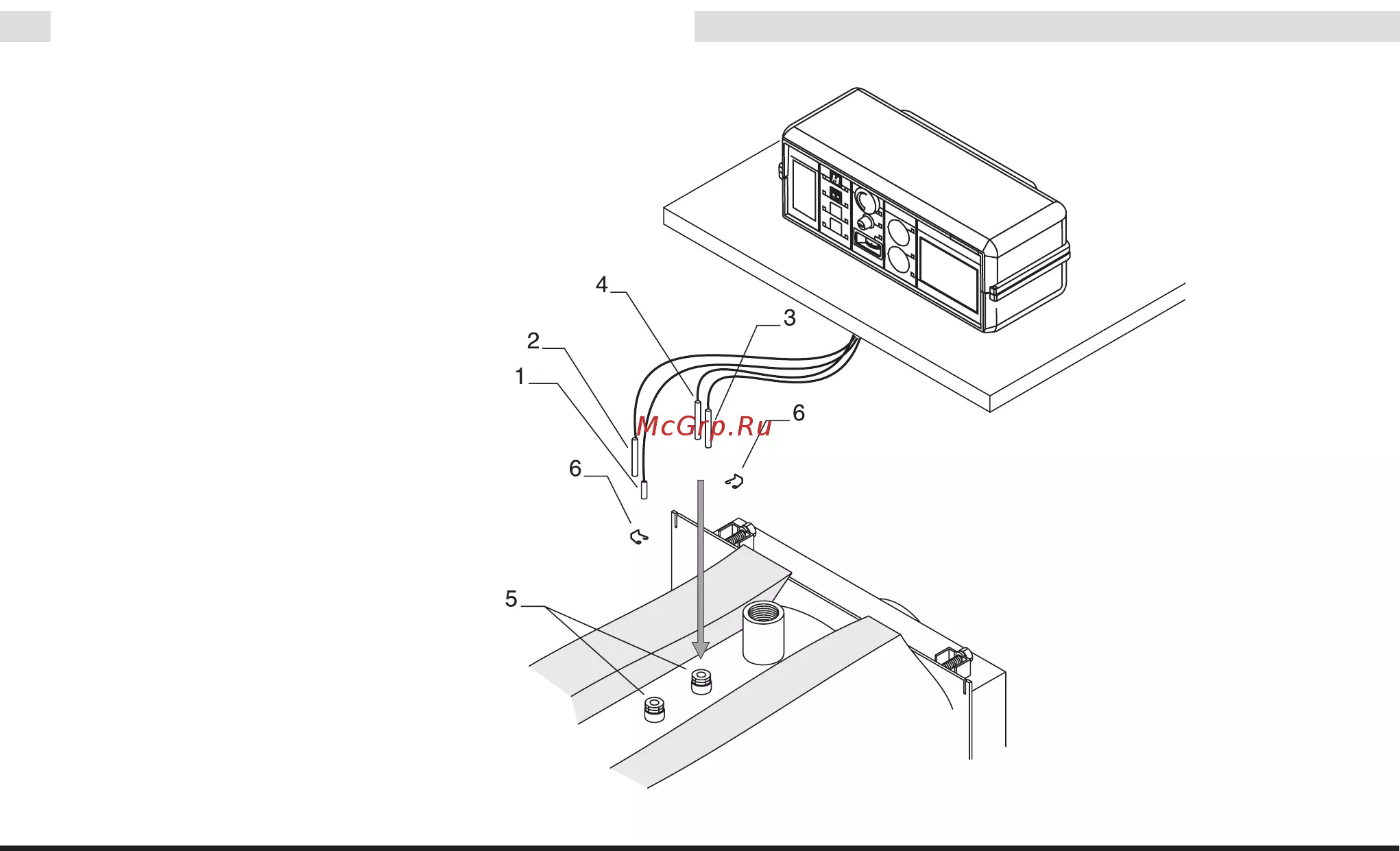

рис.28

1 Зондтермометра

2 Зондрабочеготермостата

3 Зондзащитноготермостата

4 Зондтермостатаминимальной

температуры

5 Отверстиядля установкизон-

дов

6 Стопорныйзажимпроводов

F)Установитьверхниепродольныепанели(пол.12 и13)

закрепитькбоковымпанелям.

G)Закрепитьтабличкиспараметрамикотлаиустановки

(пол.14)кбоковойпанели,послеобезжириваниянасто-

ящейзоныспомощьюспециальногорастворителя.

Табличкинаходятсявконвертесдокументацией.

Последовательностьсборки(п.рис.29)

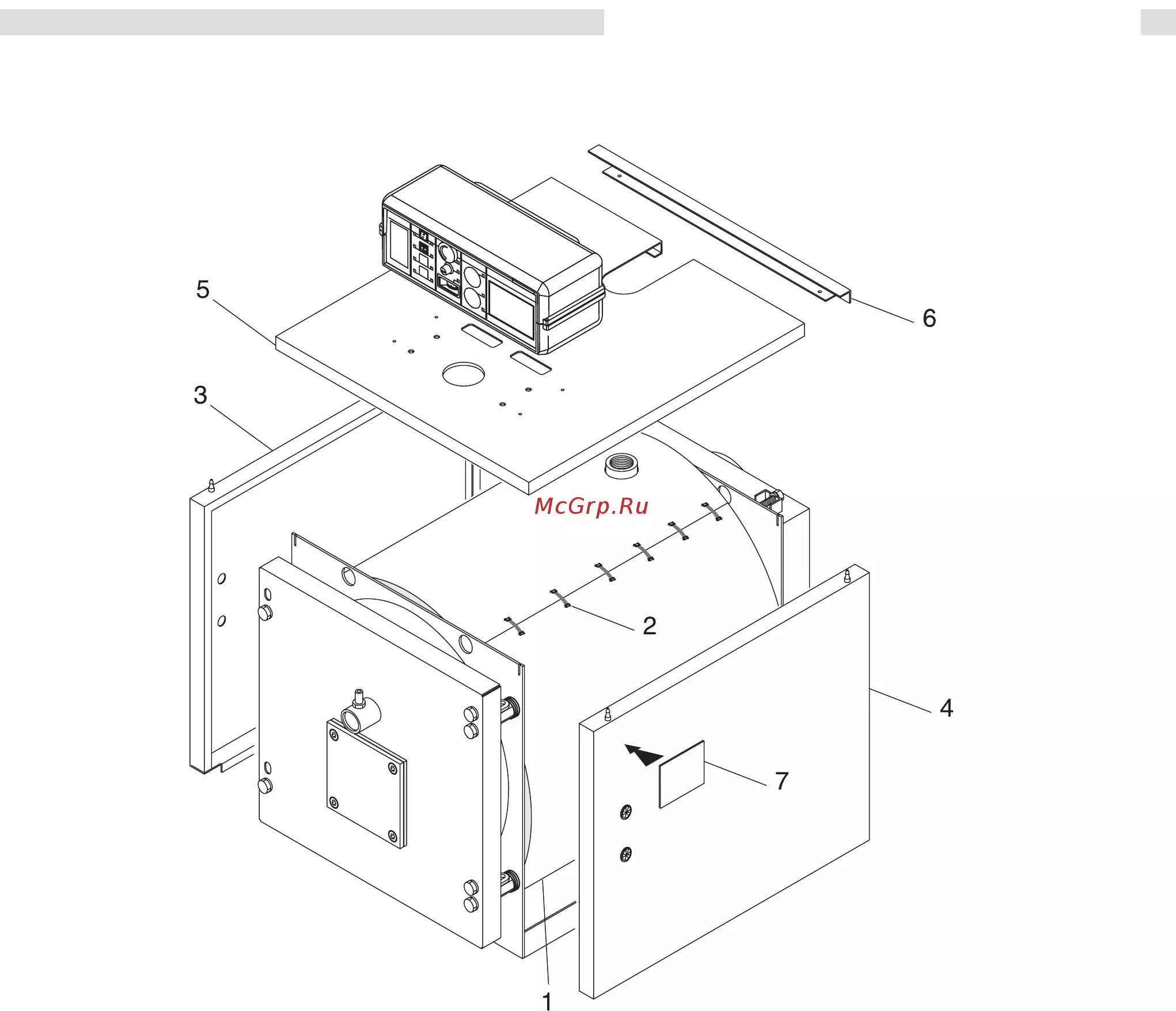

A)Собратьизоляцию(пол.1)корпусакотлаизакрепить2

соединительныхкромкигибкимизажимами(пол.2)ко-

торыевходятвкоробкускомплектующими,закрепитьк

внешнейчастиизоляционнойткани.

B)Установитьбоковыепанели(пол.3и4)снижнимсгибом

внутриL-образныхпрофилейуоснованиякорпусакотла

изакрепитьверхнюючастьвпрорезипластин.

 Чтобыопределить,какаяиздвухбоковыхпанелейпра-

вая,акакаялевая,смотретькабельныелотки(пол.11):

онидолжныбытьповёрнутыкпереднейчастикотла.

D)Закрепить заднююпромежуточнуюпанель(пол.15) и

заднююверхнююпанель(пол.8)специальнымисамона-

резающимивинтами.

D)Поднятьвперёдкрышкупанелиуправленияпослетого,

какотвинченыдвабоковыхвинтаспомощьюотвёрткии

направитьвотверстияуоснованиявходящиеэлектрока-

белиипроводадатчиковнавыходе.

 Закрепитьпанельуправлениякверхнейпанели(пол.10).

 Приложитьверхнююпанельпол.10,вкомплектеспане-

льюуправлениянадвебоковыепанеликожуха.

E)Ввестиоболочкушариковинструментов,какпоказанона

рис.30ивыполнитьэлектрическоеподключениепанели

управленияклинииэлектропитания,горелки,инасосам,

приналичии,ит.д.

 Закрытькрышкуэлектрощита.

 Провестиштырьгорелкичерезбоковуюпластину(пол.11)

стойстороны,скоторойхотитевывестииблокировать

кабельуплотнителем.

 Закрепитьпластины(пол.11)кбоковымпанелямкожуха.

 Блокироватьэлектрическуюпроводкусзаднейстороны

котла спомощьюуплотнителей,затягиваясосредним

усилием.
