33
Инструкции для монтажника
Последовательностьсборки(п.рис.34)
A)Собратьизоляцию(пол.1)корпусакотлаизакрепить2со-
единительныхкромкигибкимизажимамикоторыевходят
вкоробкускомплектующими,закрепитьквнешнейчасти
изоляционнойткани.
Выполнитьразрезнаверхнейчастивблизисотверстиями
длядатчиков.
B)Примечание:для моделиDDS 3500 ,кроме задних
панелейпол.3(по2скаждойстороны),поставляются
2боковыепанели(длиной400мм)(даннуюдетальне
видно,)которыедолжныбытьустановленысзадней
стороныкотлапо1скаждойстороны.
Установитьправыебоковыепанели(пол.2и3)снижним
сгибомвнутриL-образныхпрофилейуоснованиякорпуса
котлаизакрепитьверхнюючастьввинты,закреплённые
наверхнейпродольнойтрубке.
Чтобыопределить,какаяиздвухбоковыхпанелейправая,
акакаялевая,смотретьнаотверстиядлякрепленияпри-
борнойпанели,онадолжнабытьспереднейстороныкотла
Пластина,закрывающаяотверстияпол.4ужеустановлена.
С)Установитьправыебоковыепанели(пол.6и3)снижним
сгибомвнутриL-образныхпрофилейуоснованиякорпуса
котлаизакрепитьверхнюючастьввинтызакреплённые
наверхнейпродольнойтрубе.
D)Закрепитьпанельуправлениякверхнейпанелипол.6.
Поднятьвперёдкрышкупанелиуправленияпослетого,как
отвинченыдвабоковыхвинтаспомощьюотвёрткиинапра
-
витьвотверстияуоснованиявходящиеэлектрокабелии
проводадатчиковнавыходе.

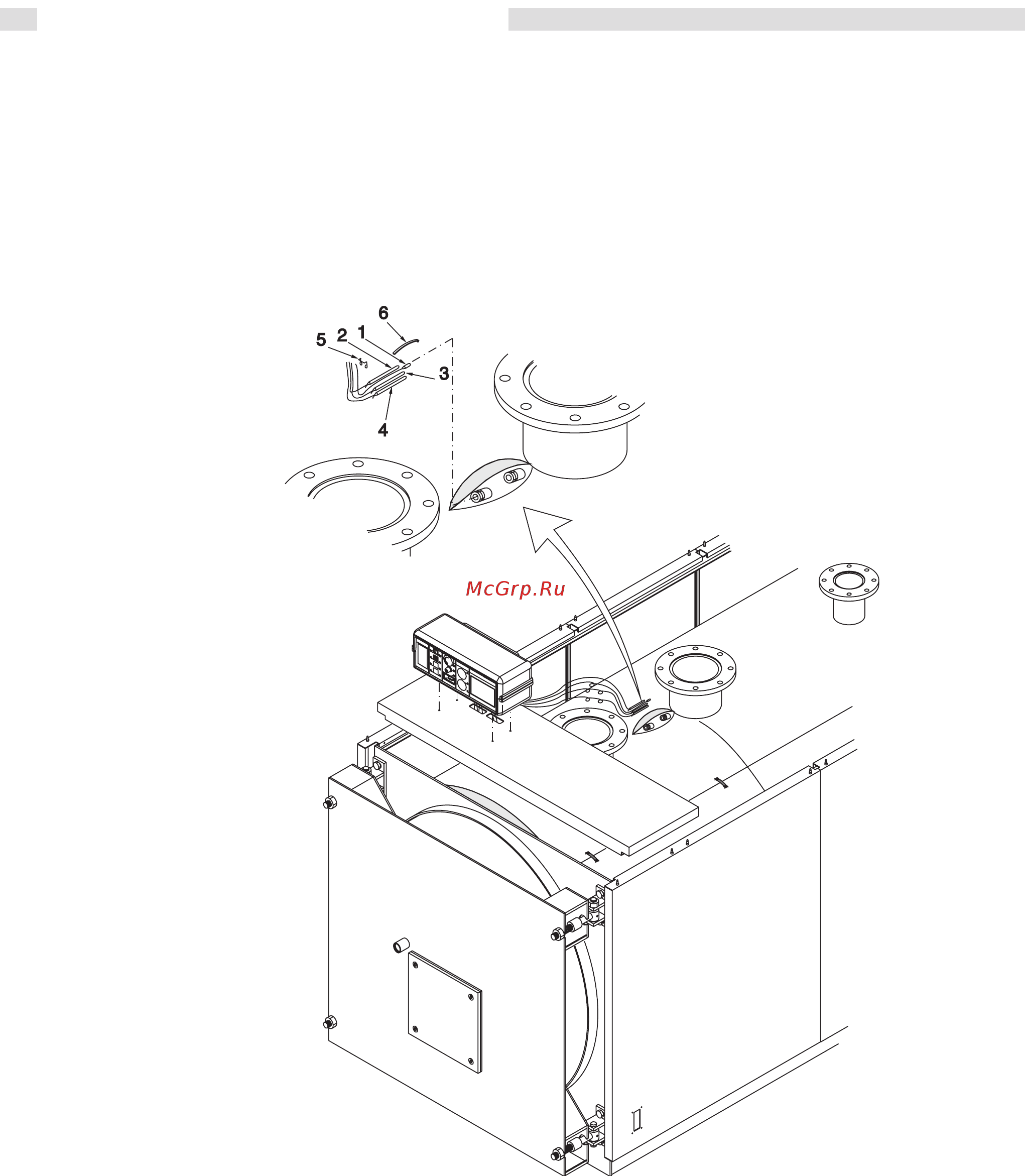

Е)Установитьвоболочкишарикиинструментов
какпоказано
нарис.35,исделатьэлектрическиеподключенияклинии
электропитания,горелкеикнасосам,приналичиитаковых,
ит.д.
Закрытькрышкуэлектрощита.
Провестиштырьгорелкичерезбоковуюпластину(пол.7)
стойстороны,скоторойхотитевывестииблокировать
кабельуплотнителем,входящимвкомплект.
Закрепитьпластины(пол.7)кбоковымпанелямкожуха.
F)Закрепитьтабличкиспараметрамикотлаиустановкик
боковойпанели,послеобезжириваниянастоящейзоныс
помощьюспециальногорастворителя.
Табличкинаходятсявконвертесдокументацией.
DDS2700-3500
2
4
5
3
3
6
1
3
3
5
7
рис.34
