3.15 - СТАНДАРТНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
11 Общий выключатель с индикатором
12 Выключатель горелки
13 Выключатель насоса системы
22 Предохранительный термостат с ручным сбросом
21 Термостат рабочей темп. в котле 1-й ступени
23 Термостат рабочей темп. в котле 2-й ступени
24 Термостат минимальной или предыдущей температуры
30 Термометр котла
41 Общий предохранитель
Ipi Выключатель насоса системы
Ta Комнатный термостат
Te1 Рабочий термостат 1-й ступени
(60°C-97°C)
Te2 Рабочий термостат 2-й ступени
(54°C-97°C)
Ph Фаза (230В~50Гц)
N Ноль
F1 Общий предохранитель
(макс. 4A)
Ib Выключатель горелки
IG Общий выключатель с индикато-
ром
Тm Термостат минимальной темп (50°C)
Ts Предохранительный термостат (110°C)
Pi Насос системы
A Возможное повторение блокировки горелки
B
Счетчик часов работы 1-й ступени
С счетчик часов работы 2-й ступени
В случае подключения комнатного термостата убрать перемычку 11-12
При помощи главного выключателя 11 подается электро-
питание на панель управления и подключенное к ней обо-
рудование.
В свою очередь выключатели 12 и 13 подают и отключают
напряжение на горелке и насосе системы.
При помощи термостата 21 производится регулировка ра-
бочей температуры 1-й ступени горелки
При помощи термостата 23 производится регулировка ра-
бочей температуры 2-й ступени горелки
Данный термостат снабжен двумя коммутируемыми контак-
тами для управления двухступенчатой горелкой.
Дифференциал между контактами составляет 6°С и не
может быть изменен.

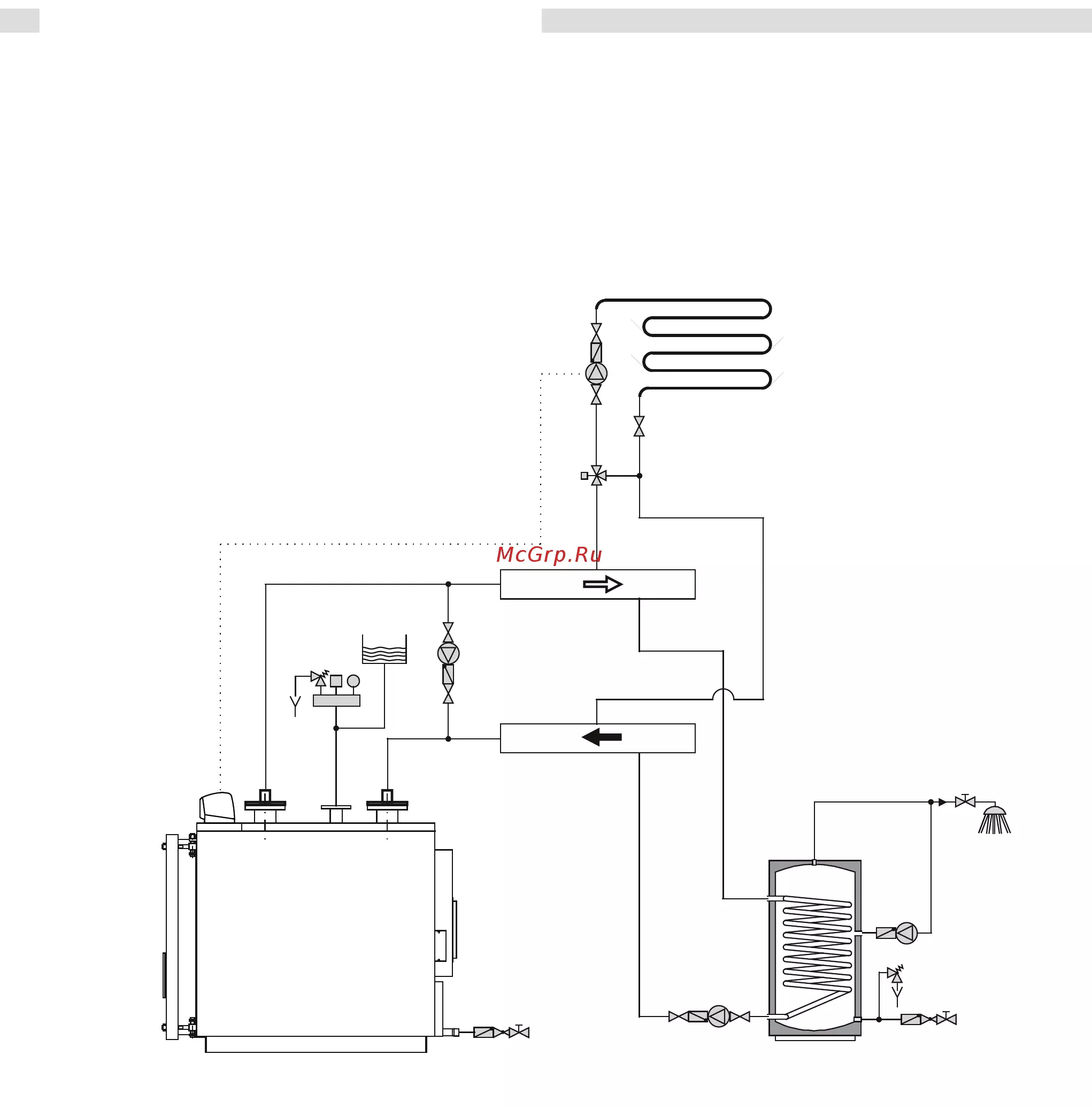

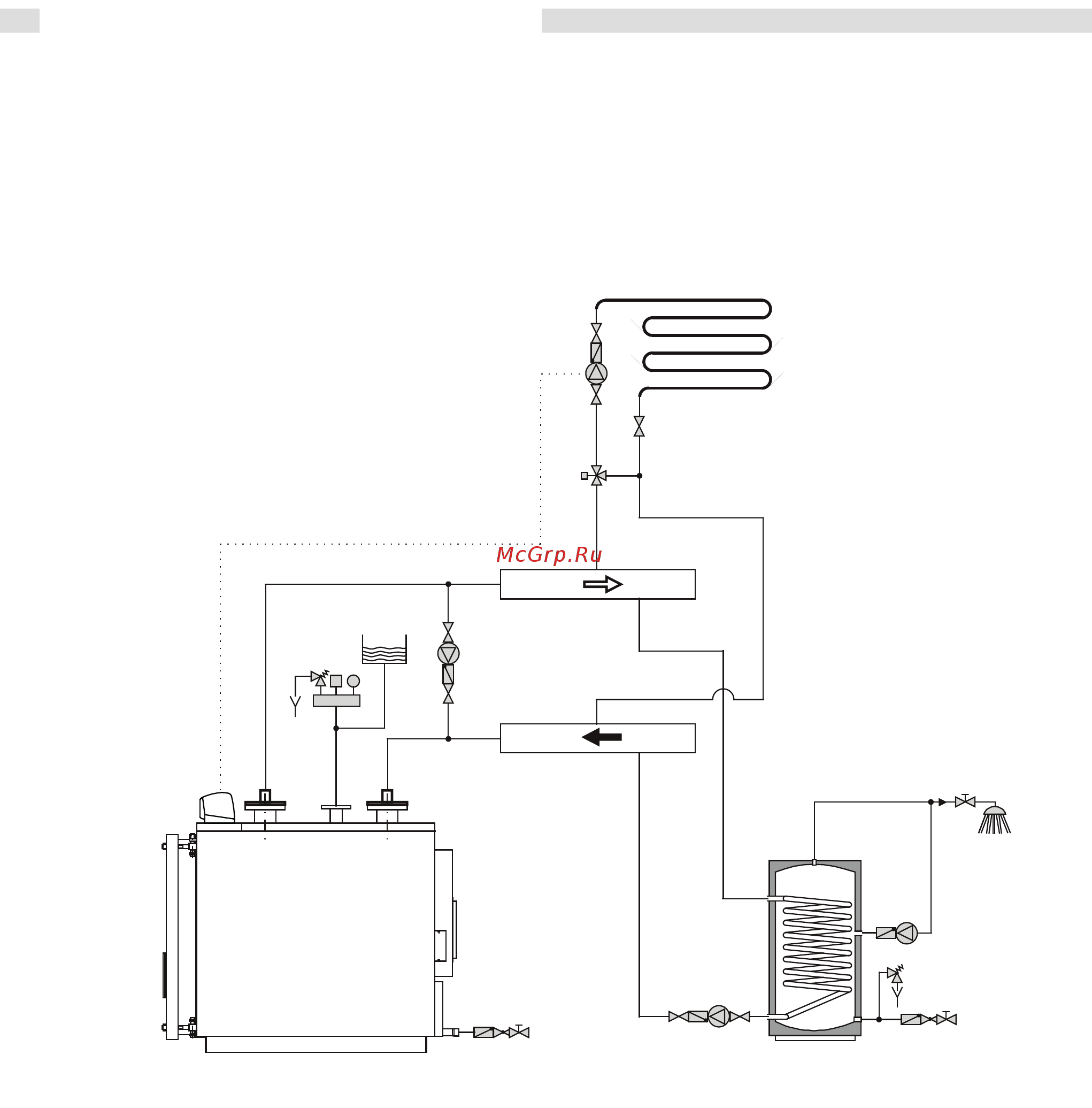

Термостат минимальной температуры котловой воды, до-
ступ к которому осуществляется при снятии крышки пульта
управления, останавливает работу подмешивающего насоса
при достижении температуры котловой воды 50°С.
На линии подачи электропитания, на панели управления
котлом должен быть установлен защитный выключатель с
предохранителями.
E
E
E
E
L1 T2N
S3T1 B4
IG
11
41
32
32
12
13
31
230V~ 50Hz
2
1
3
4
4-4
24
14
C
2
1
22
12
21
11
C
2
G-V
6-6
7-7
8-8
9-9
10-10
Ts
7
14 15
16
6 95 8 10
B
A
20
21
24
Pi
18
17
23
22
19
11
12
Ipi
Ib
(50°C)
(60°÷90°C)
(54°÷84°C)
(100°C)
Tm
Te 1
F1 (max 4 A)
Te 2
13
C
N
Ph
B5
T6
T7 T8
Spina a 7 poli
Spina 2° stadio
(optional)
Для использования приборной панели см. инструкции для Ответственного за систему
21
22
(60°÷97° C) (54°÷97° C)
(110° C)
