RU - 12
СОДЕРЖИМОЕ УПАКОВКИ
СБОРКА
Необходимые инструменты:
• Плоскогубцы
• Гаечные ключи с открытым зевом:
3/8, 7/16, 1/2, 9/16 дюйма и/или
разводной гаечный ключ
• Шинный манометр
Установка рукоятки
(Рисунок 4)
1. Снять нижние и ослабить затяжку
верхних крепежных деталей на узле
рукоятки.
2. Ослабить затяжку крепежных деталей
на переключающем штоке.
3. Переместить рукоятку переключения
скорости в шестое переднее положение.
4. Повернуть рукоятки в рабочее
положение.
ПРИМЕЧАНИЕ: Соблюдайте осторожность,
чтобы не повредить крючки пружины
тросика во время поворачивания рукояток
вверх.
5. Установить и
затянуть крепежные
детали на узле рукоятки
и переключающем штоке.
.
СБОРКА
ПРЕДУПРЕЖДЕНИЕ: ОСТЕРЕГАЙ
ТЕСЬ ТРАВМ. Перед началом работ,
полностью прочтите и изучите
раздел Техника безопасности.
ПРЕДУПРЕЖДЕНИЕ: Падение
или переворачивание упакованной
машины может привести
к травмированию людей
или повреждению машины.

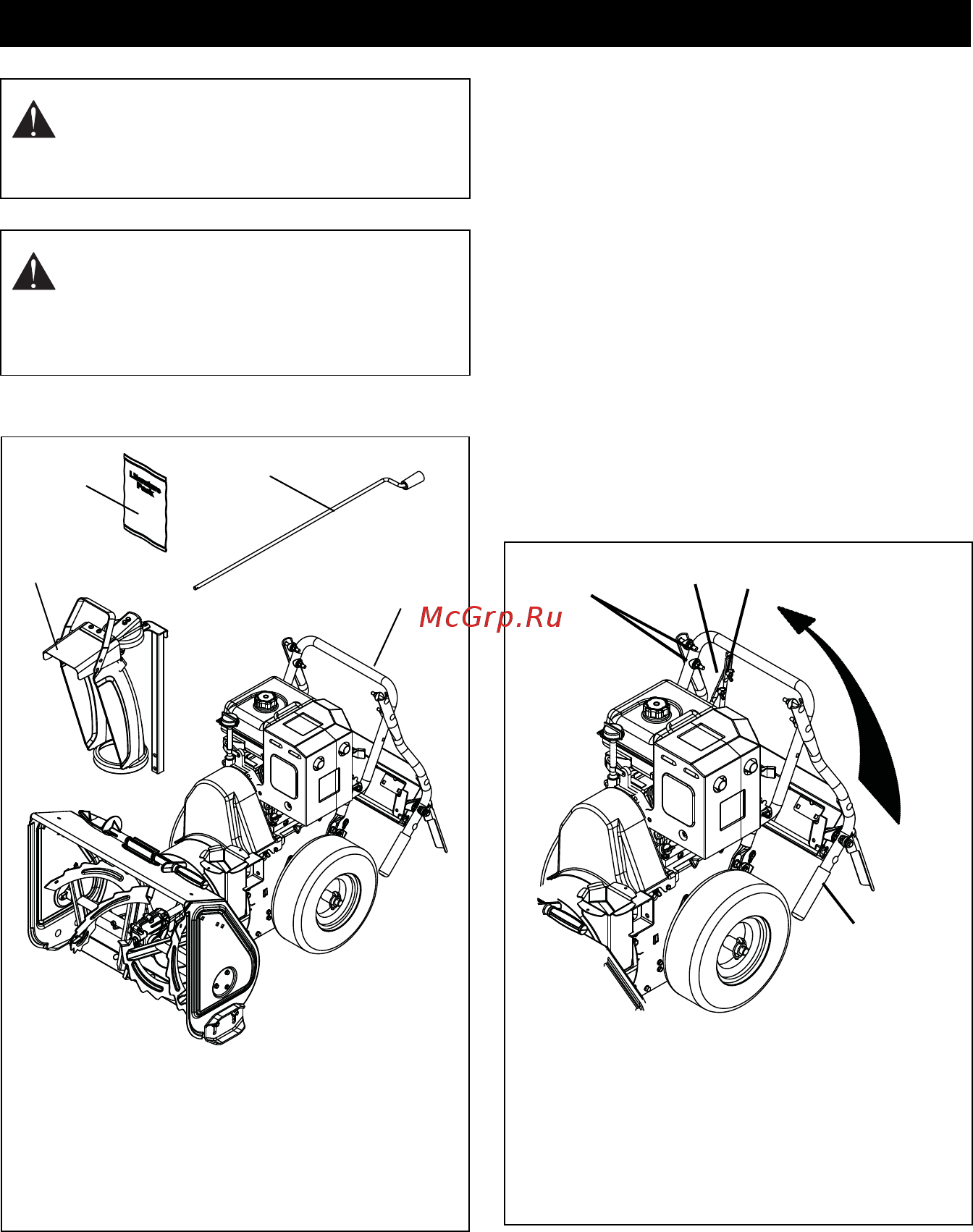

Рисунок 3
1. Снегоуборочная
машина Sno-Tek™
2. Выпускной желоб
3. Коленчатый рычаг
желоба
4. Комплект
документации
сдополнительными
срезными болтами
1
2
4
3
Рисунок 4
1
2
3
1. Шток переключения передач
2. Крепежные детали для верхней
и нижней рукояток
3. Крепежные детали
переключательного штока
4. Рукоятка
4
