Nautilus E624 Elliptical [6/44] Детали
Превью страниц
Страница 6 /
44

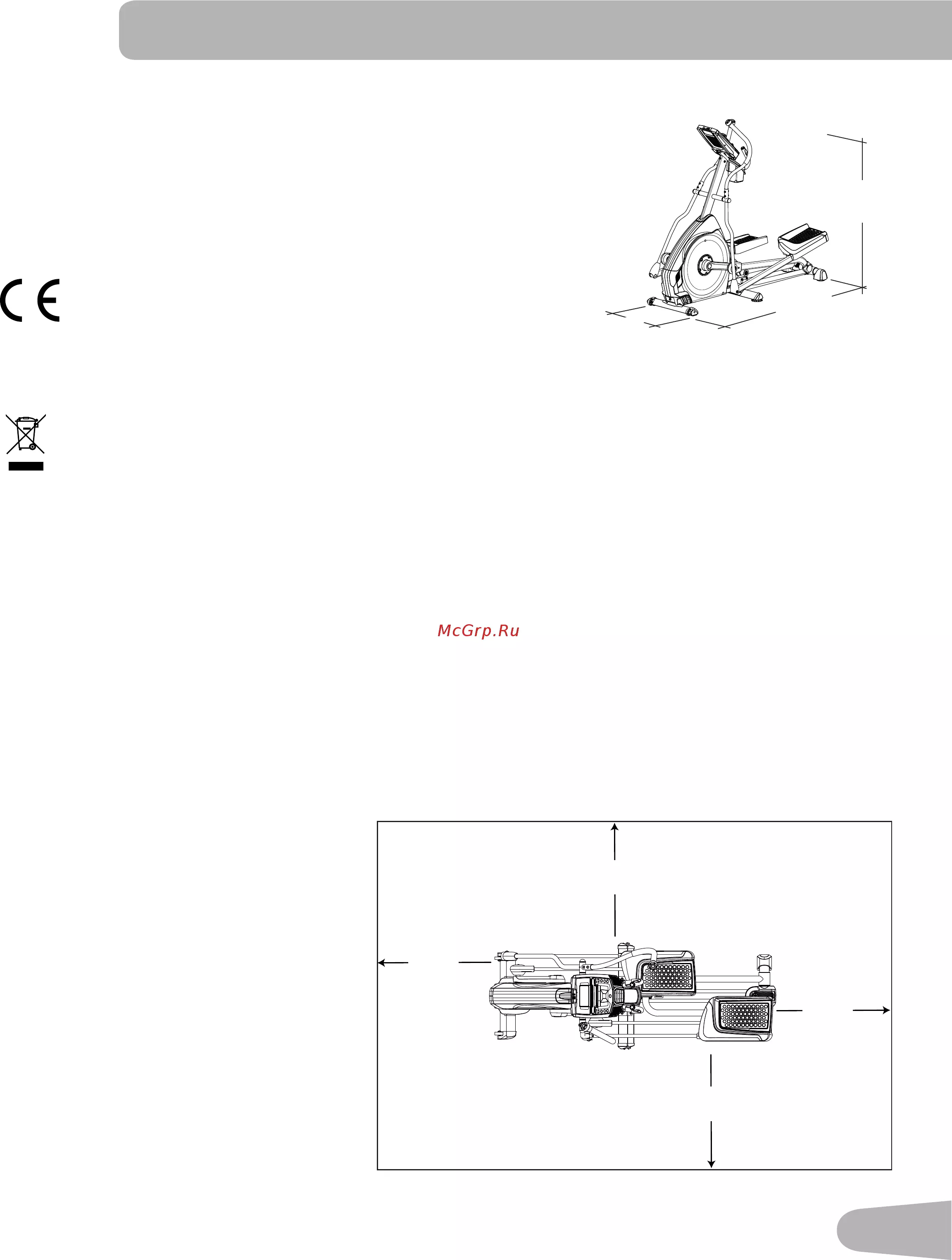

![Nautilus E624 Elliptical [6/44] Детали](/views2/1480527/page6/bg6.png)
6
Для облегчения сборки на все правые («R») и левые («L») части деталей нанесены соответствующие ярлыки.
Поз. Кол-во Описание Поз. Кол-во Описание
1 1 Консоль 12 1 Левая стойка
2 1 Заглушка кожуха 13 1 Рама
3 1 Стойка консоли 14 1 Передний стабилизатор
4 1 Шарнирный стержень ручек 15 1 Правая стойка
5 1 Статическая рукоятка 16 1 Верхний кожух
6 1 Держатель для бутылки с водой 17 1 Правая педаль
7 1 Ручное подъемное приспособление
в сборе
18 1 Нижняя правая ручка рукоятки
8 1 Верхняя левая ручка рукоятки 19 1 Шнур MP3
9 1 Нижняя левая ручка рукоятки 20 1 Верхняя правая ручка рукоятки
10 1 Направляющая в сборе 21 1 Сетевой адаптер переменного тока
11 1 Левая педаль 22 1 Бутылка с силиконовой смазкой (не
показана)
ДЕТАЛИ
3
1
4
5 6
7
2
8
9
10
12
13
14
11
15
16
21
17
20
18
19
