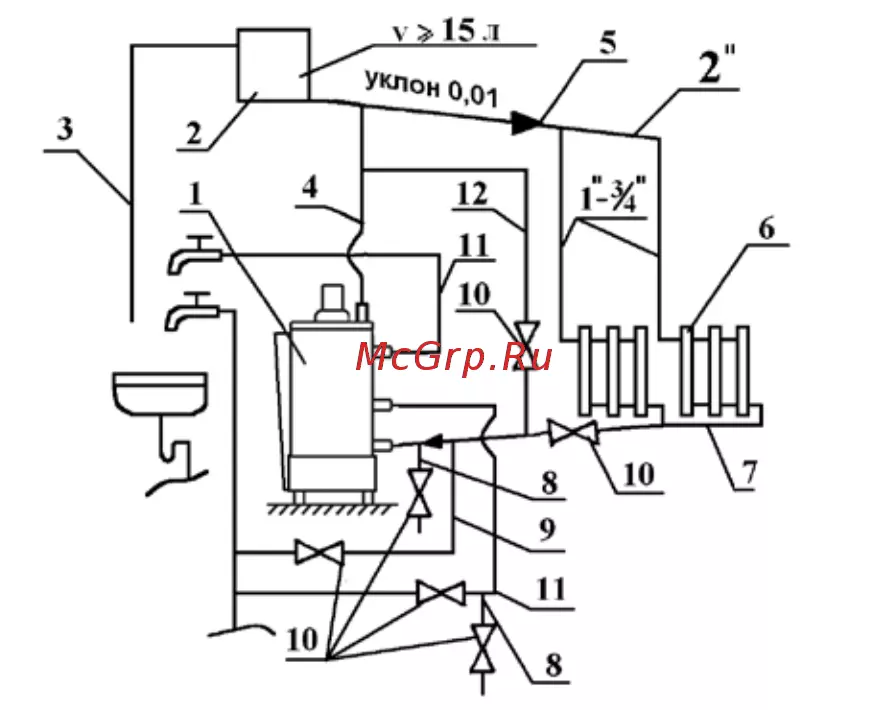

6.6. Для улучшения условий циркуляции воды в отопительной системе

предпочтительна установка аппарата как можно ниже уровня нагревательных

приборов (радиаторов). Бачок расширительный располагается в самой высокой

точке системы. Система отопления должна быть с верхней разводкой.

Поверхность нагревательных приборов определяется расчетом. Во избежание

получения большого гидравлического сопротивления системы занижать

диаметры трубопроводов не рекомендуется.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

6.7. Удалите консервационную смазку и протрите аппарат сухим материалом.

6.8. Установите аппарат вертикально, и проверьте вертикаль по уровню.

Установите щиток 21 (Рис.1) в нижней части бака.

6.9. Установите на аппарат тягопрерыватель 1 (Рис.1), обеспечив его строго

вертикальное положение. Конец дверцы тягопрерывателя 2 (Рис.1) не должен

выступать наружу и должен отклоняться от номинального положения внутрь

тягопрерывателя не более чем на 1-2 мм. Дверца тягопрерывателя должна легко

вращаться на оси. Колпак 3 (Рис.1) не должен касаться биметаллической

пластины датчика тяги 4 (Рис.1).

6.10. Присоедините аппарат к дымоходу, газопроводу и трубам системы

отопления (СО) и горячего водоснабжения (ГВС). На газоподводящей трубе

перед аппаратом обязательно должен быть установлен кран газовый,

перекрывающий доступ газа к аппарату. Торец газовой трубы, подходящей к

блоку автоматики, должен быть отторцован перпендикулярно оси резьбы.

Толщина стенки торца должна быть не менее 4 мм без учета резьбы.

Соединительные трубы трубопроводов должны быть точно подогнаны к месту

расположения входных штуцеров аппарата. Присоединение не должно

сопровождаться взаимным натягом труб и узлов аппарата.

6.11. Заполните трубу для установки узла “сильфон - термобаллон” 7 (Рис.1)

машинным или автомобильным маслом (объем заливаемого масла ~30 см

6.12. Проверьте работу пьезорозжига. При нажатии на кнопку пьезорозжига 11

(Рис.1) должна проскакивать искра между электродом свечи 2 (Рис.3) и

запальником 3 (Рис.3).

6.13. Заполните систему отопления водой. Контроль заполнения системы

отопления осуществляется по трубке сигнальной 3 (Рис.4). Категорически

запрещается установка запорной арматуры на стояке, идущем от аппарата. В

целях исключения нарушения прочности и плотности аппарата при заполнении

и подпитке системы отопления не допускать превышения давления перед

аппаратом более 150 кПа (1,5 кг/см

6.14. После монтажа проверьте газовые и водопроводные коммуникации

аппарата на герметичность. Герметичность соединений газопроводов

проверяйте с помощью мыльной эмульсии. Запрещается применять огонь для

обнаружения утечек газа.
