7.3.6. Поворотом гайки регулировочной 3 (Рис.5) установите требуемую

температуру нагрева воды.

При настройке, вращая гайку регулировочную, совместите верхний край гайки

с риской шкалы в ее средней части. Например, для получения температуры воды

С, верхний край гайки должен быть совмещен с риской, которая указана

стрелкой (Рис.5). После нагрева воды до температуры, соответствующей

настройке, подача газа к горелке автоматически прекращается и она гаснет, а

запальник продолжает работать.

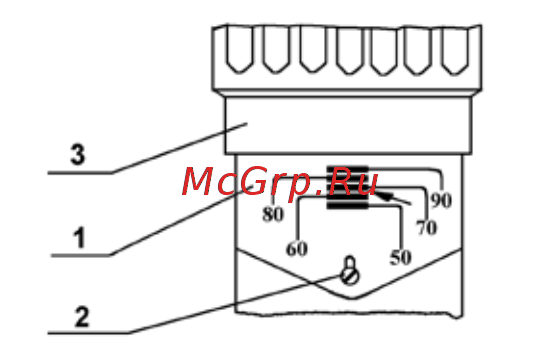

Рис.5 Схема настройки автоматики регулирования температуры воды

1. Шкала настройки, 2. Винт, 3. Гайка регулировочная

При понижении температуры воды в аппарате (не более15

С) в результате

отбора тепла при отоплении или отбора горячей воды автоматически

возобновляется подача газа в горелку, и она загорается от пламени запальника.

При переводе гайки регулировочной с имеющейся температуры на более

низкую, для исключения повреждения узла «сильфон - термобаллон»,

необходимо:

- закрыть кран газовый 10 (Рис.1) перед горелкой;

- после понижения температуры воды в баке до требуемой установить гайку

регулировочную на данную температуру;

- открыть кран газовый перед горелкой.

7.3.7. Закройте дверку.

7.4. После запуска аппарата в работу до полного прогревания всей системы

отопления может наблюдаться временное появление капель воды из-под днища

бака, падающих на горелку и поддон. Это результат образования конденсата

(потение) на стенках топки. При нагреве воды до 25 – 30 °С конденсация

прекращается.

7.5. ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫКЛЮЧЕНИЯ АППАРАТА:

7.5.1. Закройте кран газовый 10 (Рис.1) основной горелки.

7.5.2. Закройте кран газовый на газопроводе перед аппаратом.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1. Профилактический осмотр и ремонт аппарата производят специалисты

газового хозяйства, сервисной службы завода –
