3. КОМПЛЕКТ ПОСТАВКИ

Наименование

Количество

Аппарат, шт.

Прерыватель тяги, шт.

Термометр, шт.

Мембрана, шт.

Диафрагма, шт.

Прокладка, шт.

Щиток, шт.

Руководство по эксплуатации, шт.

Тара и упаковка аппарата, комплект

4. УСТРОЙСТВО АППАРАТА

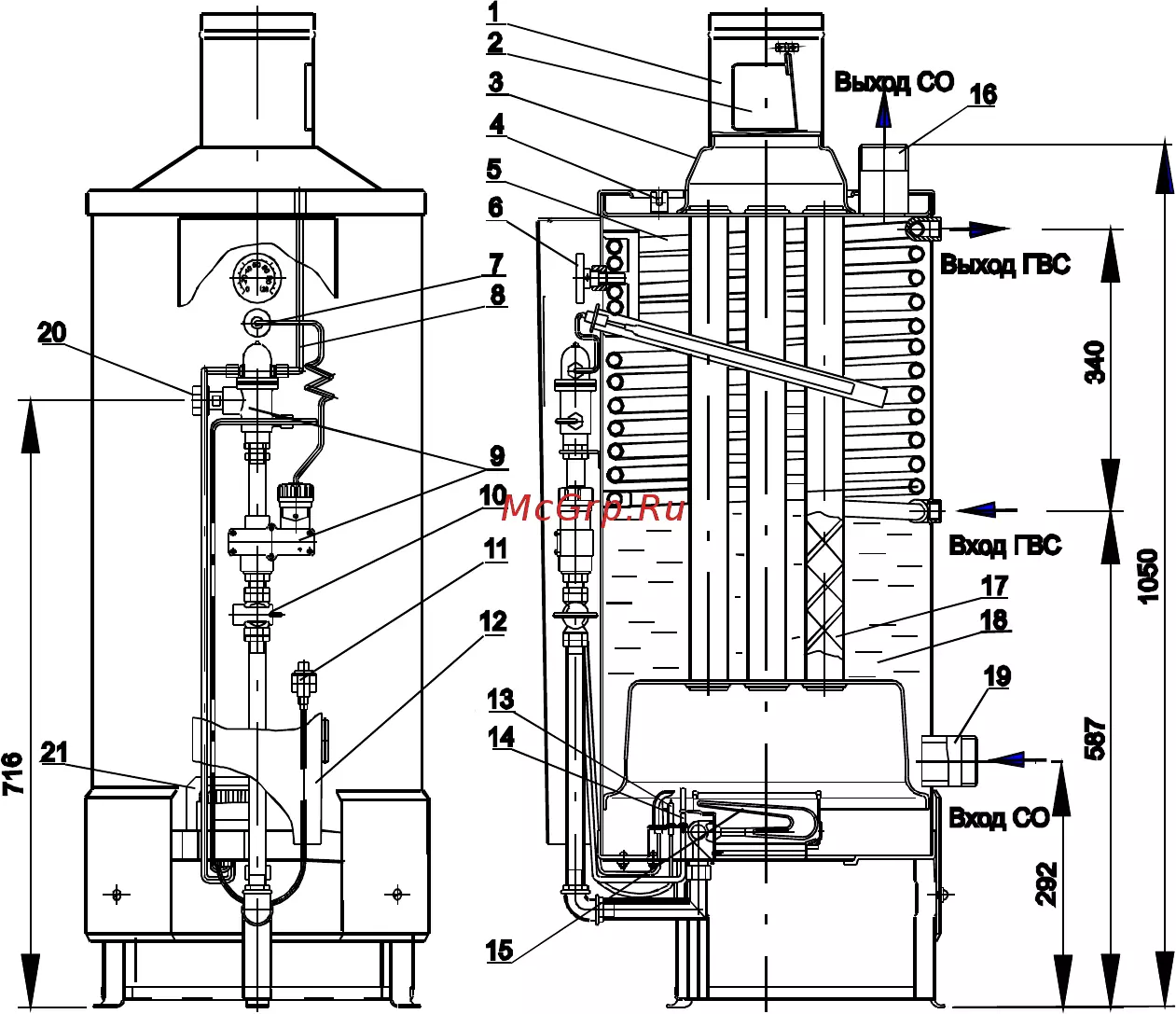

4 . 1 . А п п а р а т н а п о л ь н о г о т и п а и м е е т ц и л и н д р и ч е с к у ю ф о р м у . Н а л и ц е в о й с т о р о н е

у с т а н о в л е н а д в е р к а 1 2 ( Р и с . 1 ) .

А в т о м а т и к а к о т л а с о с т о и т и з к л а п а н а г а з о в о г о м а г н и т н о г о и т е р м о р е г у л я т о р а .

4 . 2 . К л а п а н г а з о в ы й м а г н и т н ы й 1 ( Р и с . 2 ) п р е д с т а в л я е т с о б о й

э л е к т р о м е х а н и ч е с к о е у с т р о й с т в о . С о с т о и т и з к о р п у с а , в н у т р и к о т о р о г о н а х о д ит с я

к л а п а н , к о р о б к и м а г н и т н о й , и с л уж и т д л я п о д а ч и г а з а к з а п а л ь н и к у и г о р е л к е и

а в т о м а т и ч е с к о г о о т к л ю ч е н и я п о д а ч и г а з а п р и :

- п о г а с а н и и з а п а л ь н и к а ;

- п а д е н и и д а в л е н и я г а з а в с е т и н и ж е д о п у с т и м о г о и л и п р е к р а щ е н и и п о д а ч и г а з а ;

- о т с у т с т в и и т я г и в д ы м о х о д е .

4 . 3 . Т я г о п р е р ы в а т е л ь 1 ( Р и с . 1 ) п р е д н а з н а ч е н д л я а в т о м а т и ч е с к о й с т а б и л и з а ц и и

в е л и ч и н ы р а з р е ж е н и я в т о п к е а п п а р а т а , т . е . у м е н ь ш е н и я в л и я н и я к о л е б а н и я

в е л и ч и н ы р а з р е ж е н и я в д ы м о х о д е н а т я г у в т о п к е а п п а р а т а . Д л я у с п е ш н о й р а б о т ы

д в е р ц а т я г о п р е р ы в а т е л я 2 ( Р и с . 1 ) д о л ж н а л е г к о в р а щ а т ь с я н а о с и .

4 . 4 . Т е р м о р е г у л я т о р 6 ( Р и с . 2 ) п р е д н а з н а ч е н д л я р е г у л и р о в а н и я т е м п е р а т у р ы

в о д ы в б а к е и с о с т о и т и з у з л а “ с и л ь ф о н - т е р м о б а л л о н ” , у с т а н о в л е н ного внутри бака

а п п а р а т а , с и с т е м ы р ы ч а г о в и к л а п а н а , р а с п о л о ж е н н ы х в к о р п у с е т е р м о р е г у л я т о р а .

Н а к о р п у с е з а к р е п л е н а ш к а л а н а с т р о й к и и г а й к а р е г у л и р о в о ч н а я 1 0 ( Р и с . 2 ) ,

в р а щ а я к о т о р у ю м о ж н о н а с т р а и в а т ь а в т о м а т и к у н а т е м п е р а т у р у о т 5 0

д о 9 0

С .

Э т а п е р е м е н а т е м п е р а т у р ы в ы з ы в а е т с я п е р е м е щ е н и е м с и л ь ф о н а в м е с т е с о ш т о к о м

7 в в е р х ( в н и з ) п р и в р а щ е н и и г а й к и р е г у л и р о в о ч н о й .

4 . 5 . А в т о м а т и к а п о т я г е с о с т о и т и з д а т ч и к а т я г и 4 ( Р и с . 1 ) , у к р е п л е н н о г о н а к р ы ш к е

б а к а и к а б е л я 8 , с о е д и н я ю щ е г о д а т ч и к т я г и с к о р о б к о й м а г н и т н о й .

4 . 6 . У с т р о й с т в о з а п а л ь н о е Р и с . 3 п р е д н а з н а ч е н о д л я к р е п л е н и я з а п а л ь н и к а ,

т е р м о п а р ы , с в е ч и з а ж и г а н и я и р о з ж и г а о с н о в н о й г о р е л к и . Д л я о б е с п е ч е ни я

в о с п л а м е н е н и я г а з а з а з о р м е ж д у э л е к т р о д о м с в е ч и з а ж и г а н и я и з а п а л ь н и к о м

д о л ж е н б ы т ь в п р е д е л а х 3 + 1 м м .
