4.5. | Панель управления с ЖК-дисплеем
4.6. | Внешние защитные устройства
Из соображений безопасности необходимо установить внешний автоматический выклю-
чатель на вход электропитания переменного тока и вход от аккумуляторной батареи (при
использовании батарейных блоков другого производителя).
ПРЕДУПРЕЖДЕНИЕ!
В настоящем разделе представлены указания для квалифицированных специ-
алистов. К квалифицированном специалистам относятся специалисты, про-
(1) ручки
(2) отверстие для установочного винта
(3) ЖК-дисплей
(4) входной разъем
(5) вентилятор
(6) беспотенциальный контакт
(7) USB-порт
(8) интеллектуальный разъем
(9) выходной разъем
(10) разъем аккумуляторной батареи
(11) входной выключатель
(12) порт параллельного ввода/вывода 1
(13) порт параллельного ввода/вывода 2
(14) порт RS485.

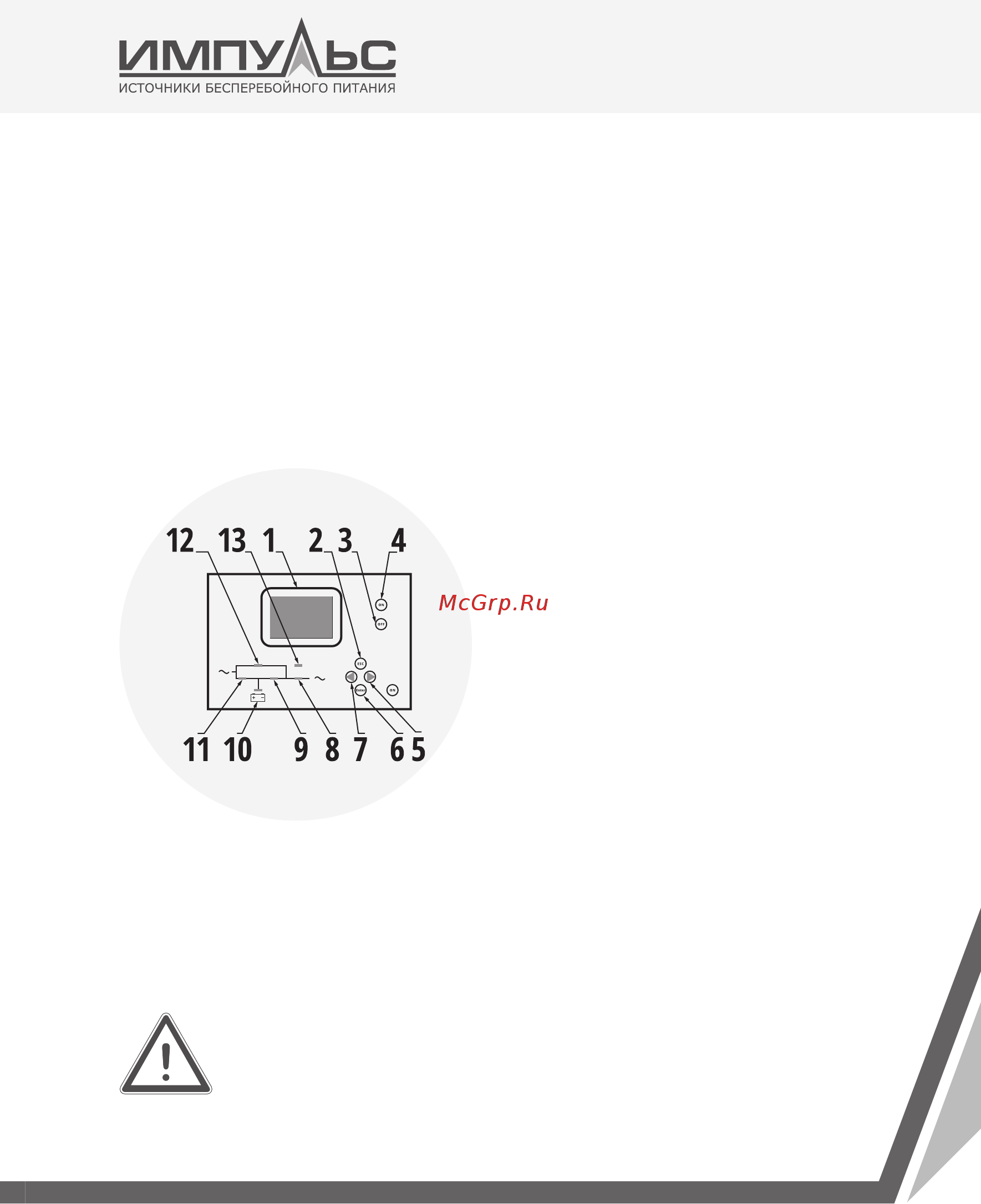

Элементы панели управления
(1) ЖК-дисплей
(2) Кнопка «ВЫХОД»
(3) Кнопка «ВЫКЛ»
(4) Кнопка «ВКЛ»
(5) Кнопка «Вперед»
(6) Кнопка «Ввод»
(7) Кнопка «Назад»
(8) Выходной индикатор
(9) Индикатор инвертора
(10) Индикатор батарей
(11) Индикатор сети питания
(12) Индикатор обходного режима (байпас)
(13) Индикатор неисправности
