Руководство по эксплуатации
источника бесперебойного питания
ФРИСТАЙЛ11 6-10 кВА
132018
Модуль ИБП
Сечение кабелей
Вход перем.
тока (мм2)
Выход перем.
тока (мм2)
Вход пост.
тока (мм2)
Заземление
(мм2)
6 кВА 6 6 6 6
10 кВА 10 10 10 10
ПРЕДУПРЕЖДЕНИЕ!
Защитный кабель заземления: подключайте каждый ИБП к главной шине
заземления. Заземляющее подключение должно быть выполнено по крат-
чайшему маршруту.
ПРЕДОСТЕРЕЖЕНИЕ!
НЕСОБЛЮДЕНИЕ УКАЗАНИЙ ПО ЗАЩИТНОМУ ЗАЗЕМЛЕНИЮ МОЖЕТ ПРИВЕСТИ
К ЭЛЕКТРОМАГНИТНЫМ ПОМЕХАМ ИЛИ ОПАСНОСТИ, ВКЛЮЧАЯ ПОРАЖЕНИЕ
ЭЛЕКТРИЧЕСКИМ ТОКОМ И ПОЖАР.

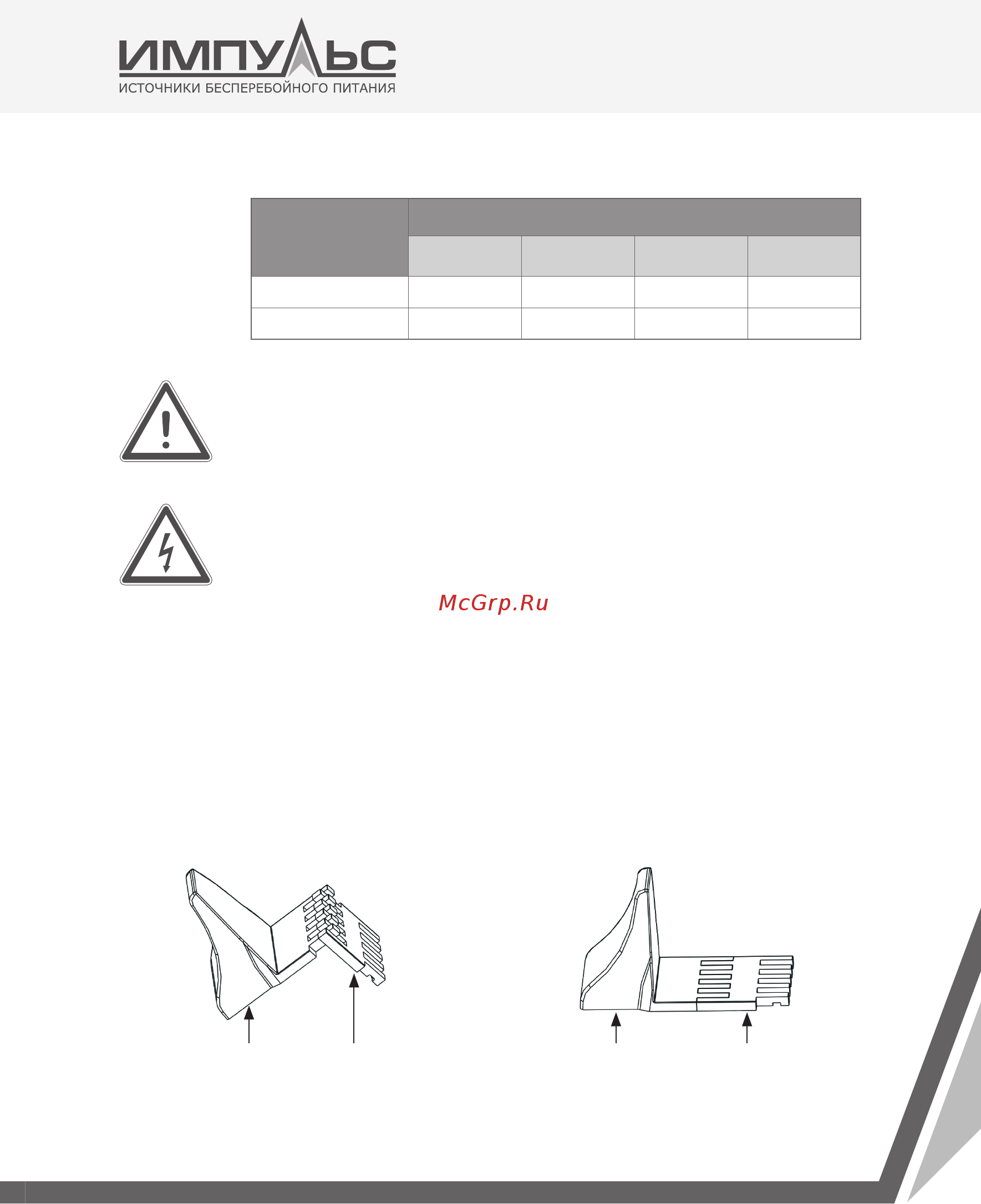

4.8. | Варианты установки ИБП
ИБП может устанавливаться вертикально с использованием двух опор (входящих в комплект
поставки), или может быть установлен в 19" шкаф с помощью дву х монтажных кронштейнов.
Все необходимые для монтажа элементы включены в комплект поставки.
4.8.1. Вертикальная (напольная) установка
Подготовьте пластмассовую опору для вертикальной (напольной) установки, как показано
на рисунке, и установите в нее ИБП.
Сечение
кабелей
Кронштейн
пластмассовой
опоры
Кронштейн
пластмассовой
опоры
Удлинитель
для кронштейна
пластмассовой
опоры 1U
Удлинитель
для кронштейна
пластмассовой
опоры 1U
