Руководство по эксплуатации
источника бесперебойного питания
ФРИСТАЙЛ11 6-10 кВА
172018

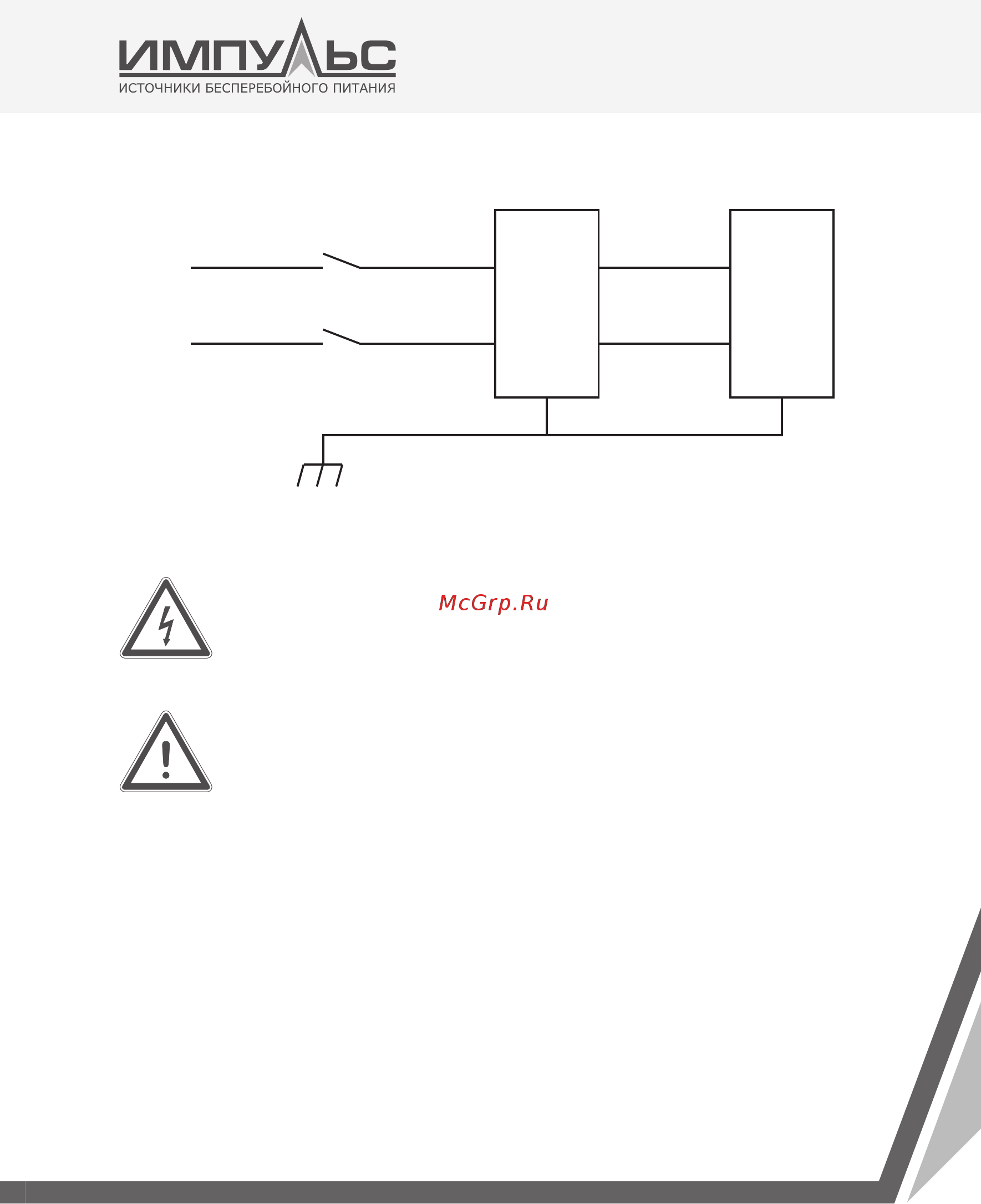

Подключение по схеме «одна фаза + заземление»
Е
N
L
INPUT L
INPUT N
UPS LOAD
ПРЕДОСТЕРЕЖЕНИЕ!
Если по прибытии инженера пусконаладочных работ подключаемое обо-
рудование не готово к подаче электропитания, пожалуйста, убедитесь, что
выходные кабели ИБП надежно изолированы со стороны нагрузки.
ПРЕДУПРЕЖДЕНИЕ!
Заземление и зануление выполнять в соответствии с требованиями местных
и национальных норм и правил.
4.10. | Подключение аккумуляторов
Для обеспечения автономной работы подключенной нагрузки в ИБП серии ФРИСТАЙЛ исполь-
зуются внешние батарейные модули. Благодаря используемой двухполярной схеме полюсного
последовательного подключения батарейные модули могут комплектоваться 16-ю, 18-ю или
20-ю аккумуляторами.
Также, возможно подключение внешних аккумуляторов вне батарейного модуля.
Подключение батарейных модулей либо аккумуляторов очуществляется через слот для
подключения батарей (8) на рисунке 2.
