10 Версия 1.1.001

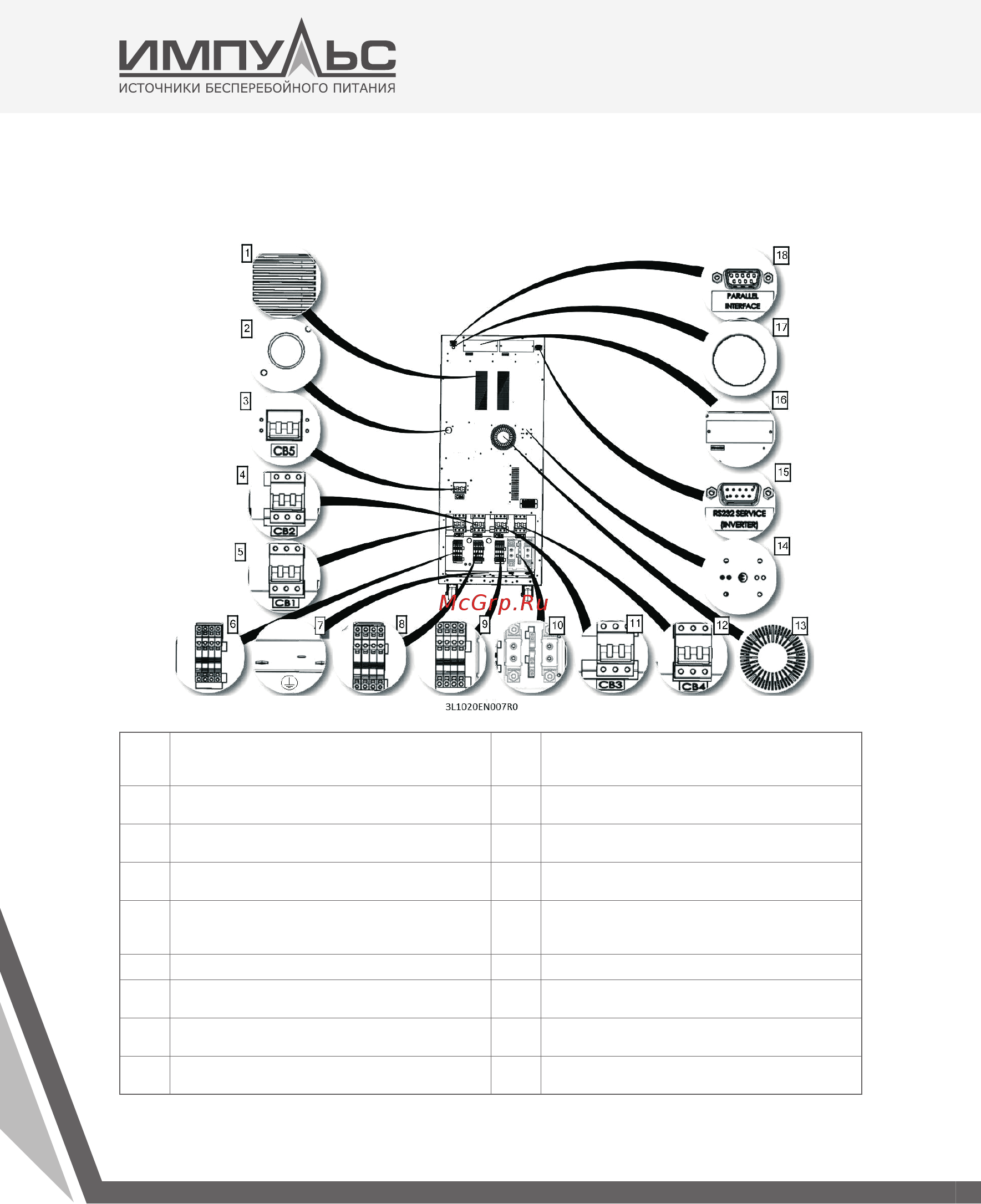

Вид сзади
1 Вентиляционная решетка выброса возду-
ха (охлаждение Выпрямителя, инвертора
и зарядного устройства)
10 Быстродействующие предохранители ак-
кумуляторов и соединительные клеммы
подключения АКБ
2 Кнопка предзаряда шины постоянного
тока SW1
11 Выходной автоматический выключатель
СВ3
3 Опциональный автоматический выклю-
чатель отдельного байпасного входа СВ5
12 Автоматический выключатель АКБ СВ4
4 Автоматический выключатель механиче-
ского байпаса СВ2
13 Вентиляционная решетка охлаждения
электронного байпаса
5 Входной автоматический выключатель
СВ1
14 Опциональный Переключатель режима
«холодный старт» (запуск ИБП от АКБ, без
внешней сети)
6 Клеммы подключения к сети 15 Сервисный порт RS232
7 Клеммы заземления 16 Слот для опциональных интерфейсных
карт
8 Клеммы подключения входа байпасной
линии
17 Порт для подключения температурного
датчика внешних АКБ
9 Клеммы подключения выходного кабеля
нагрузки
18 Сервисный порт для параллельного под-
ключения ИБП
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ТРИАТЛОН 30 – 40 кВА
