72018
1.4. | Транспортировка
Транспортное средство и грузоподъемные механизмы должны обладать характеристиками,
достаточными для безопасного подъема и транспортировки ИБП.
ИБП и батарейные кабинеты при транспортировке должны быть установлены на паллетах.

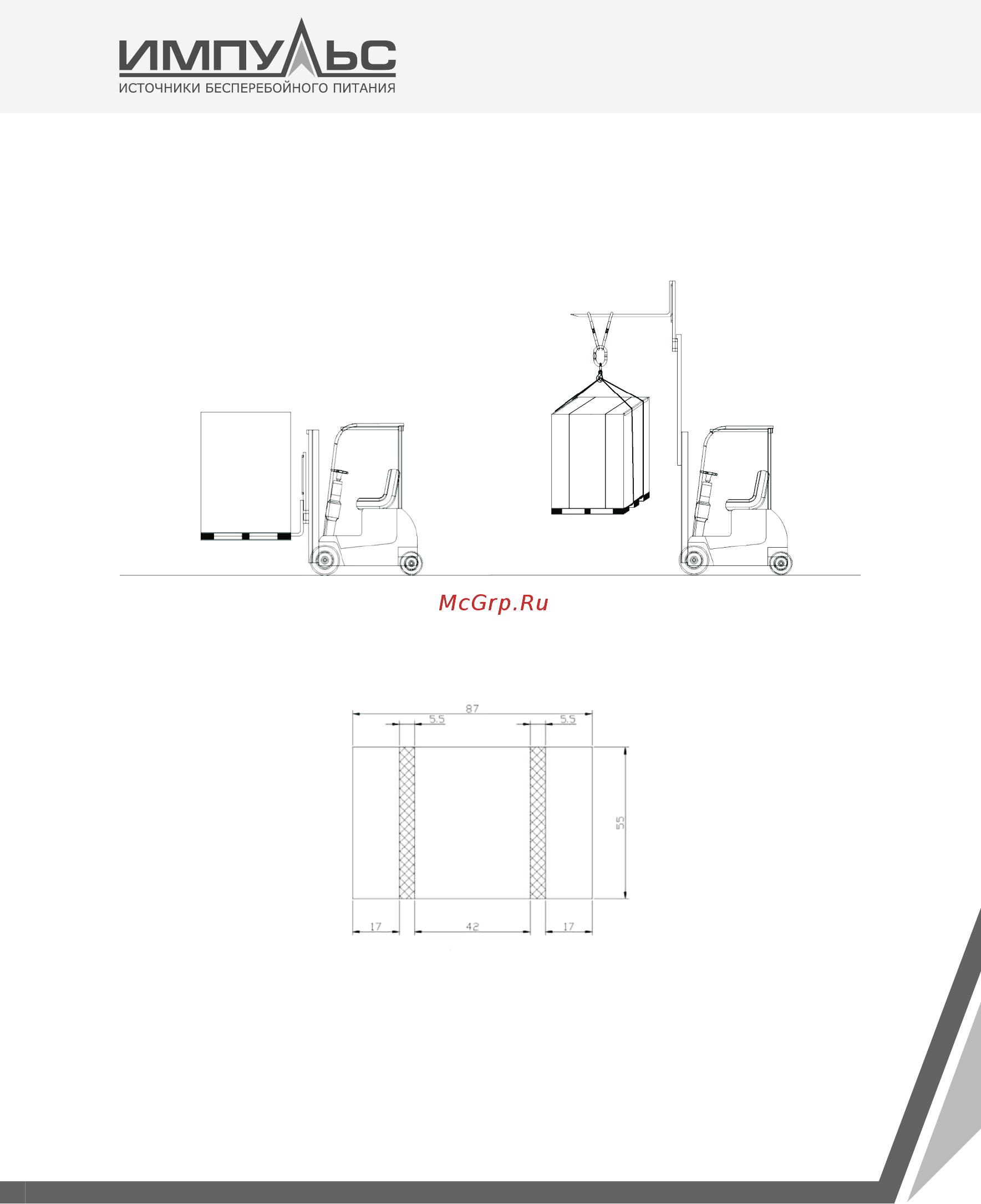

ИБП 30-40 кВА поставляются установленными на паллеты с размером 87x55х14 см (ШxГхВ).
Высота оборудования, установленного на паллеты, составляет примерно 2000 мм.
Размеры паллет:
Корпус ИБП оснащен четырьмя колесами. Перемещение ИБП с помощью колес допустимо
только на ровных поверхностях. Передние колеса ИБП должны быть заблокированы после
правильного позиционирования. Задние колеса не фиксируются.
Перемещайте оборудование без резких ускорений. При установленных в корпусе ИБП АКБ
перемещать ИБП следует плавно и с большей осторожностью..
