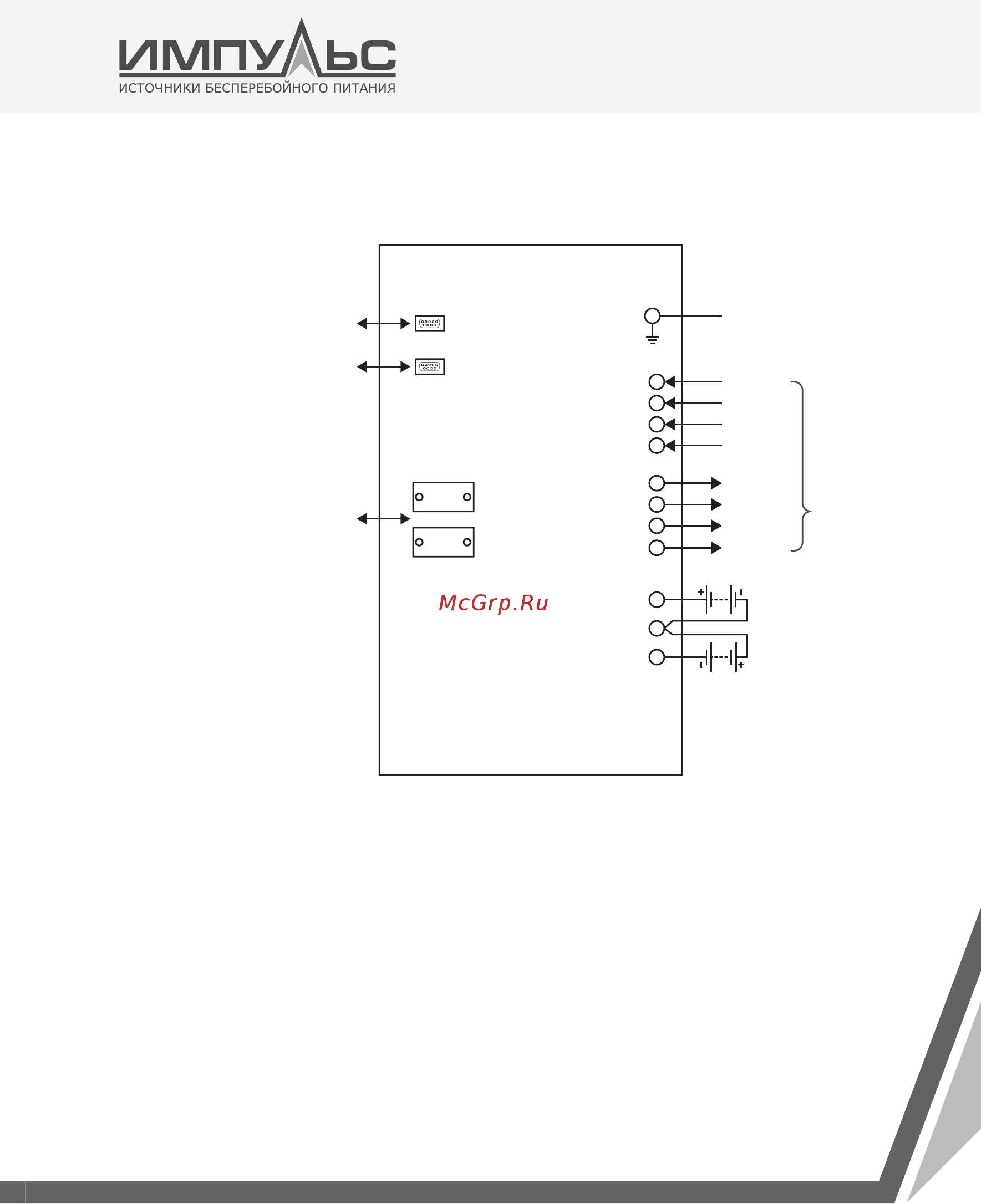

Электрические соединения
Электрические соединения ИБП ТРИАТЛОН
Заземляющее соединение
RS232 - Связь (Сервис)
Расширительные разъёмы:
SNMP (Опционально)
RS485 (Опционально)
Сухой контакт (Опционально)
Дистанционная панель управления (Опционально)
Внешний температурный датчик аккумуляторов
(Опционально)
Другие подобные аксессуары
Одновременно возможно подсоединение только двух
опций
Соединение для
параллельной установки
Вход сети
L1
L2
L3
L1
L2
L3
N
Силовые
кабели
Защищенная
нагрузка
Полож. заряженная
группа аккумуляторов
(31 шт.)
DC шина +
Нейтраль
DC шина -
Отр. заряженная
группа аккумуляторов
(31 шт.)
N
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ТРИАТЛОН 30 – 40 кВА
